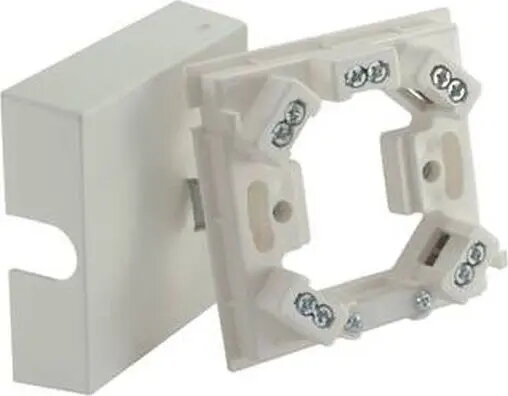

Savienojumu kārba plītīm Simet HAD01 80×80×25 mm, 5 spailes, 6 mm², balta

Simet HAD01 ir kompakta virsmas uzstādāmā sadales kārba plīts un virtuves ierīču elektriskiem savienojumiem. Ārējie izmēri 80×80×25 mm, balts korpuss nodrošina kārtīgu un aizsargātu vadu savienojumu izvietojumu. Iekšpusē atrodas piecas spailes, piemērotas vadītājiem līdz 6 mm², kas ļauj pareizi pieslēgt fāzi, nulli, aizsargzemi un papildu barošanas līnijas ikdienas un tehniskajos telpās.

Priekšrocības

Simet HAD01 kārba apvieno nelielu izmēru ar ērtu iekšējo izvietojumu daudzvadu savienojumiem. Virsmas montāža atvieglo uzstādīšanu vietās, kur nav iespējams izmantot iemontējamas kārbas, un izturīgas spailes pieņem līdz 6 mm² vadītājus. Izolējošs plastmasas korpuss aizsargā savienojumus no nejaušas saskares un atvieglo vadu apkopi.

Piemērots

• Plīts un cepeškrāsns barošanas vadu virsmas pievienošanai
• Virtuves ierīču, plīts virsmu un nosūces pieslēgšanai pie pastāvīgās elektroinstalācijas
• Saimniecības vai tehnisko telpu sadales punktiem
• Situācijām, kad iemontējama kārba nav pieejama

Galvenās specifikācijas

• Ārējie izmēri: 80 × 80 × 25 mm
• Spailu skaits: 5
• Maksimālais vadītāja šķērsgriezums uz spaili: 6 mm²
• Materiāls: izolējoša plastmasa, balta virsma
• Montāžas veids: virsmas uzstādīšana

Kā lietot

Piestipriniet kārbu uz plakanas virsmas, izmantojot atbilstošus skrūvju un dēļveida dībeļus atkarībā no pamatnes. Ievadiet ieejošos un izejošos vadus caur paredzētajiem ieejas punktiem vai izveidojiet nepieciešamos caurumus korpusā. Noņemiet izolāciju no vadītājiem ieteiktajā garumā, ievietojiet katru vadu attiecīgajā spailē un pievelciet spailes skrūves ar ražotāja ieteikto momentu. Pārliecinieties, ka fāze, nulle un aizsargzeme savienotas atbilstoši vietējiem elektrotīkla noteikumiem, un ka kontakti ir droši pirms vāciņa aizvēršanas. Pēc vadu pievienošanas uzlieciet vāciņu un pārbaudiet, vai nav atklātu vadītāju.

Ieteikumi lietošanai

Lietojiet Simet HAD01 ar vadītājiem, kuru šķērsgriezums nepārsniedz 6 mm², un ievērojiet vietējās elektrodrošības prasības. Ja pieslēdzat jaudīgas plīts līnijas, pārbaudiet spailu piemērotību strāvai un ievērojiet ieteikto pievelkšanas momentu. Uzstādīšanu veic kvalificēts elektriķis; pirms darbu uzsākšanas atslēdziet barošanu.
