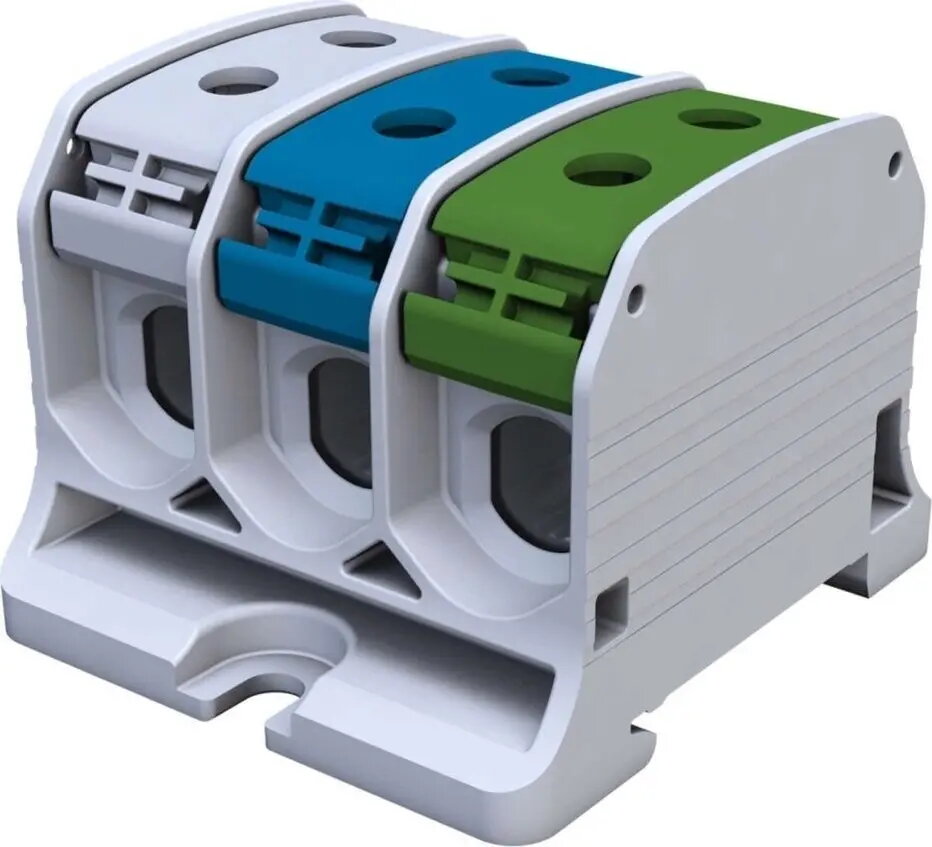

Vadu/šinas savienotājs Simet STB 50-3X Al/Cu ar vītni (MPN 81004020)

Simet STB 50-3X ar vītņotu savienojumu ir klemveida savienotājs, paredzēts alumīnija un vara vadītāju savienošanai strāvas sadales sistēmās. Savienotājs nodrošina boltu savienojumu ar stabilu mehānisko stiprinājumu un uzticamu elektrisko kontaktu, lietojams šinu vai sliežu savienošanai, remontam un paplašināšanai.

Priekšrocības

STB 50-3X konstrukcija ar vītņotu savienojumu nodrošina vienmērīgu spiedienu uz savienotajiem vadītājiem un drošu mehānisku fiksāciju. Paredzēts lietošanai ar alumīniju un varu, kas, veicot pareizu virsmu sagatavošanu un izmantojot piemērotas aizsardzības metodes, samazina galvaniskās korozijas risku. Uzstādīšana ir vienkārša ar standarta instrumentiem, nodrošinot stabilu elektrisko kontaktu un mehānisko izturību industriālai un komerciālai lietošanai.

Piemērots

• Alumīnija un vara šinu vai vadītāju savienošanai strāvas sadalē
• Šinu tīklu remontiem un paplašināšanas darbiem uz vietas
• Elektriskajiem paneļiem, sadales skapjiem un komutācijas iekārtām, kur nepieciešami jaukti metāla savienojumi
• Industriālām un komerciālām instalācijām, kas prasa drošus boltu savienojumus

Kad var nebūt piemērots

Šis savienotājs nav paredzēts kā aizstājējs sprādziendrošiem vai īpaši vibrācijizturīgiem savienojumiem bez atbilstošas vērtēšanas attiecīgajiem apstākļiem. Tas var nebūt piemērots objektos, kur nepieciešamas specifiskas sertifikācijas vai atbilstības prasības (piemēram, dzelzceļa, jūras vai eksplozīvās vides lietojumi), ja tas nav apstiprināts. Ļoti lielu strāvu lietojumos nepieciešams pārbaudīt saskaņā ar termiskajām un mehāniskajām prasībām.

Atslēgas specifikācijas

• Materiālu savietojamība: alumīnijs līdz varam
• Savienojuma veids: vītņots boltu tipa šinas savienotājs
• Lietojuma joma: šinu/ sliežu savienošana, strāvas sadale
• Mehānika: boltu skava, nodrošina stabilu spiedienu un elektrisko kontaktu
• Uzstādīšana: nepieciešama rekomendētā griezes momenta ievērošana ar standarta instrumentiem

Kā lietot

Sagatavojiet vadītāju virsmas, noņemot oksidāciju un netīrumus, lai nodrošinātu labu metāla saskari. Novietojiet alumīnija un vara vadītājus savienotājā un ievietojiet vītņoto stiprinājumu. Pievērsiet uzmanību ieteiktajam griezes momentam un sasieniet ar momentuzgriezi vai atbilstošu instrumentu, lai nodrošinātu pareizu spiedienu bez pārmērīgas pievilkšanas. Ja nepieciešams, izmantojiet saderīgus pretkorozijas līdzekļus alumīnija/vara saskarnei atbilstoši nozares praksēm. Pēc uzstādīšanas pārbaudiet mehānisko stabilitāti un elektrisko vadību.

Pirms pirkuma jāņem vērā

• Pārliecinieties par savienojamību ar vadītāju šķērsgriezumiem un šinu izmēriem jūsu sistēmā
• Pārbaudiet nepieciešamo griezes momentu un pieejamos uzstādīšanas instrumentus
• Novērtējiet, vai jānoved pretkorozijas pasākumi jaukto metālu savienojumos
• Pārliecinieties par atbilstību objekta specifiskām normām un sertifikācijām

Lietošanas ieteikumi

Lai nodrošinātu ilglaicīgu veiktspēju, pirms montāžas attīriet kontaktvirsmas, izmantojiet ieteikto griezes momentu un, ja nepieciešams, uzklājiet piemērotu pretkorozijas līdzekli alumīnija un vara savienojumam. Veiciet periodiskas pārbaudes, lai konstatētu korozijas vai atslābšanas pazīmes vietās ar temperatūras maiņām vai vibrācijām.
