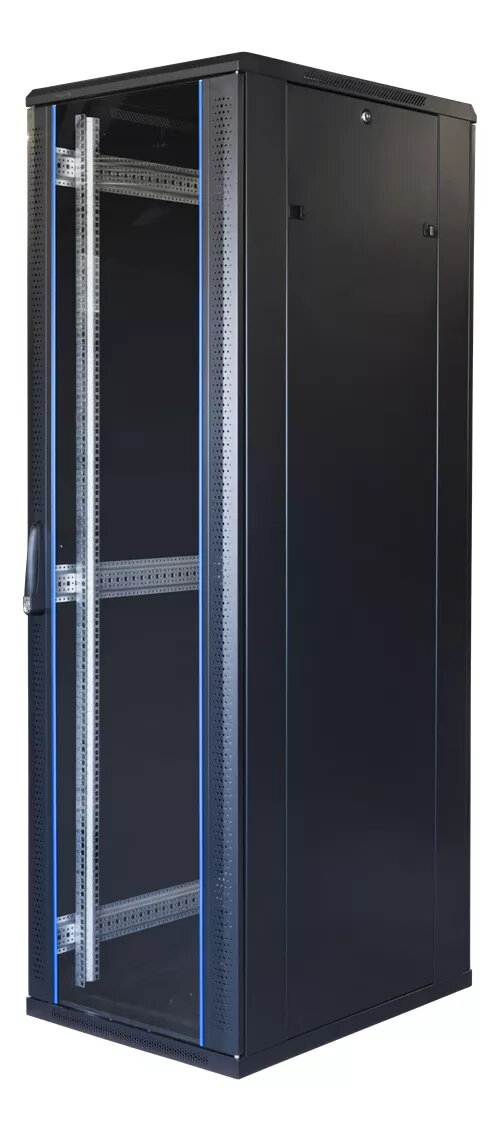

19" skapītis TOTEN System G, 42U, 600x1200 ar rūdīta stikla priekšējas durvīm un perforētām aizmugures durvīm, paredzēts serveru un tīkla iekārtu izvietošanai. Korpuss ražots no detaļām, kas grieztas ar lāzeru, perforētas ar hidraulisku presi un metinātas ar robotiem, nodrošinot augstu precizitāti; visas asas malas ir noapaļotas, un montāža tiek veikta saskaņā ar ISO 9001 kvalitātes prasībām. Iekārtā ir regulējami 19" montāžas stabiņi no patentētas cinka sakausējuma, jumts paredzēts modulārai ventilatoru sistēmai, bet pamatnē ir pa posmiem atverami kabeļu ievadi.
Priekšrocības
Šis skapītis apvieno stingru konstrukciju un ērtu apkopi: precīzi izgatavotas tērauda plāksnes ar pulverkrāsas pārklājumu, rūdītas stikla priekšējās durvis vējotā tērauda rāmī un perforētas aizmugures durvis ar augstu gaisa plūsmas koeficientu. Montāžas kolonnu materiāls samazina elektrostatikas risku, tās ir regulējamas pa 25 mm soļiem, ar skaidru U-mērījumu marķējumu un kabeļu caurumiem. Pamatne nodrošina plašas kabeļu atveres un atsevišķus caurumus barošanas vadiem; komplektā iekļautas kājas, riteņi un montāžas stiprinājumi ātrai uzstādīšanai.
Piemērots
- Rack serveru un standarta 19" tīkla iekārtu izvietošanai datu centros un serveru telpās
- Tīkla sadales risinājumiem ar patch paneļiem un aktīvajām tīkla ierīcēm
- Vietām, kur svarīga priekšpuses–aizmugures gaisa plūsma un sakārtota kabeļu vadība
Kad var nebūt piemērots
Ar aizsardzības klasi IP20 šis skapītis nav paredzēts lietošanai ārā vai mitrās un putekļainās vietās bez papildu aizsardzības. Ja nepieciešama augstāka aizsardzība pret putekļiem un mitrumu, seismiskā stiprināšana vai īpaša vibrāciju izolācija, šī modeļa īpašības var nebūt atbilstošas.
Galvenās specifikācijas
- Formfaktors: 19" statīva skapītis, 42U
- Ārējie izmēri (P x D x A): 600 x 1200 x 2055 mm
- Iekšējā montāžas platums: 487 mm
- Izkliedētā statiskā slodze: 800 kg
- Priekšējās durvis: rūdīts stikls vējotā tērauda rāmī
- Aizmugures durvis: perforēts metāls, aptuveni 75% ventilācija
- Montāžas kolonnas: 2 mm cinka sakausējums, regulējamas pa 25 mm soļiem
- Materiāls: ārējās plāksnes 1,2 mm SPCC tērauds ar pulverkrāsojumu (melns, RAL9004)
- Aizsardzības klase: IP20
Kā lietot
Novietojiet skapīti uz līdzenas virsmas un piestipriniet komplektā iekļautās kājas vai riteņus saskaņā ar montāžas instrukciju. Uzstādiet iekārtu 19" montāžas stabiņos, izmantojot piegādātās būrveida uzgriežņus un skrūves; nepieciešamības gadījumā regulējiet dziļumu, pārbīdot stabiņus pa 25 mm soļiem. Vadi un tīkla kabeļi tiek pavadīti caur pa posmiem atveramajiem kabeļu ievadiem pamatnē un caur caurumiem stabiņos. Ja nepieciešams papildu dzesēšana, uzstādiet modulāros ventilatorus uz jumta. Pēc montāžas aizslēdziet sānu paneļus un durvis.
Pirms iegādes apsvērumi
- Pārliecinieties, ka iekārtu izmēri atbilst iekšējam montāžas platumam (487 mm) un 42U augstumam
- Novērtējiet, vai 800 kg statiskā slodze ir pietiekama jūsu aprīkojumam
- Izvērtējiet, vai IP20 aizsardzības līmenis atbilst ekspluatācijas videi (iekštelpu izmantošanai)
- Plānojiet kabeļu ievadi un dzesēšanas risinājumus; jumts atbalsta modulāru ventilatoru uzstādīšanu
Lietošanas ieteikumi
Uzstādiet skapīti temperatūras kontrolētā iekštelpā, vienmērīgi izkliedējiet smagas ierīces pa U pozīcijām un izmantojiet integrētos kabeļu ievadus un stabiņu caurumus kabeļu sakārtošanai, lai nodrošinātu efektīvu gaisa plūsmu caur perforētajām aizmugures durvīm un priekšējās ventilācijas rāmi.
