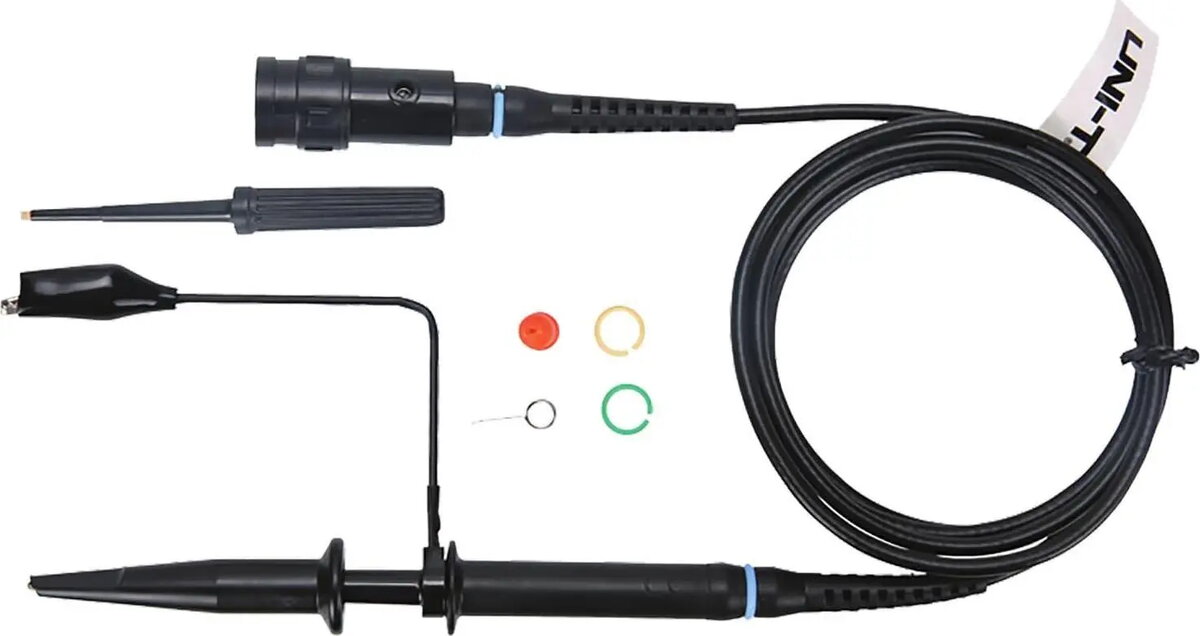

Osiloskopa zonde Unit UT-P04 — 100 MHz, taisns BNC spraudnis

Osciloskopa zonde Unit UT-P04 ir pasīvā zonde ar 100 MHz joslas platumu un taisnu BNC savienotāju, paredzēta mērinstrumentu savienošanai ar osciloskopiem. Tā nodrošina signāla pievadu vispārīgai viļņu formas novērošanai, diagnostikai un kļūmju meklēšanai elektronikas remontā un izstrādē. Zonde ir savietojama ar osciloskopiem, kas pieņem standarta BNC ievadi, un piemērota zemfrekvences un vidējā frekvenču diapazona mērījumiem.

Ieguvumi

Zonde piedāvā vienkāršu taisnu BNC savienojumu drošai pieslēgšanai ar osciloskopu un signāla avotiem, un 100 MHz joslas platums atbalsta plašu analogo un digitālo viļņu formu klāstu. Tā kā zonde ir pasīvā, tai nav nepieciešama ārēja barošana, un tā ir viegli lietojama un apkopjama. Mehāniskā uzbūve nodrošina stabilu kontaktu un atkārtojamību, kas piemērota ikdienas darbiem pie darba galda un lauka diagnostikai.

Piemērota

• Vispārīgai viļņu formu novērošanai osciloskopos ar BNC ievadi
• Elektronikas problēmu diagnosticēšanai un detaļu līmeņa pārbaudēm
• Remontam un apkopei laboratorijās un servisos
• Mācību lietošanai, apgūstot pamata mērījumu paņēmienus

Galvenās specifikācijas

• Joslas platums: 100 MHz
• Tips: Pasīvā osciloskopa zonde
• Savienotājs: Taisns BNC
• Izmantošana: Signāla pieslēgšana starp mērījumu punktiem un osciloskopu
• Pielietojuma joma: Analogo un digitālo viļņu formu novērošana, kļūmju noteikšana

Kā lietot

Pievienojiet zondes taisno BNC savienotāju osciloskopa BNC ieejai un piespraudiet zondes galu pie mērķa punkta, izmantojot nepieciešamības gadījumā zemējuma vadu vai skavu. Iestatiet osciloskopa ieejas attiecību vai zondes kompensāciju atbilstoši zondes slāpēšanas koeficientam pirms mērījumu veikšanas. Turiet zondes vadu pēc iespējas īsāku, lai samazinātu lieko kapacitāti un uzlabotu precizitāti. Veiciet piesardzību, strādājot ar dzīviem ķēdēm, un pārliecinieties, ka osciloskopa un mērķa ķēdes zemējums ir savietojams.

Lietošanas ieteikumi

Precīzākiem mērījumiem uzturiet zondes zemējuma vadu pēc iespējas īsāku vai izmantojiet zemējojošu spirāli, ja tā ir pieejama, un pārliecinieties, ka osciloskops atbilst zondes slāpēšanas koeficientam. Izvairieties no zondes izmantošanas ārpus tās norādītā joslas platuma un pārbaudiet savienotāju un galu nolietojumu pirms svarīgiem mērījumiem.
