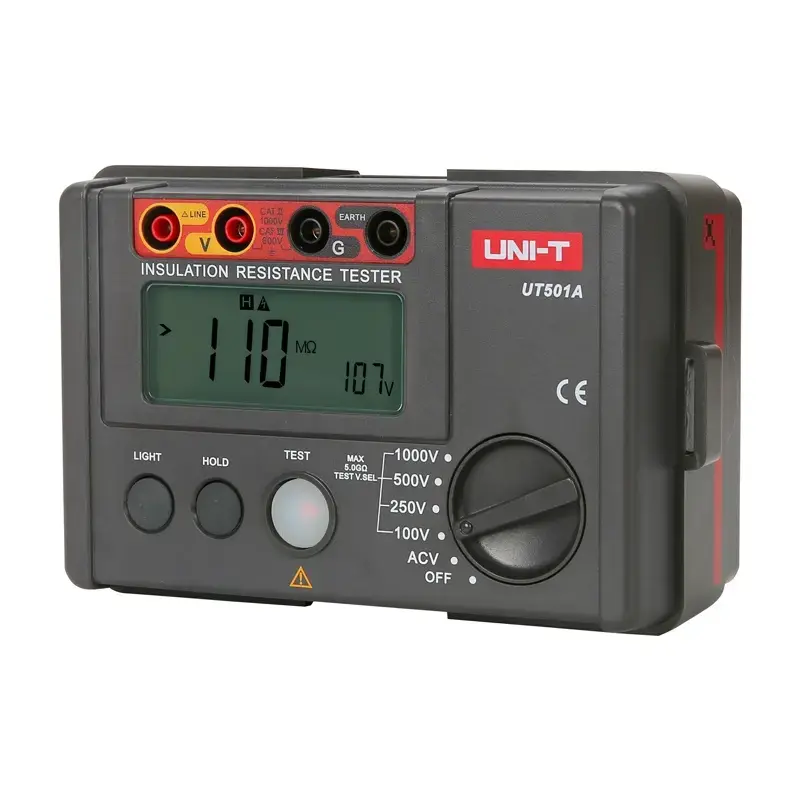

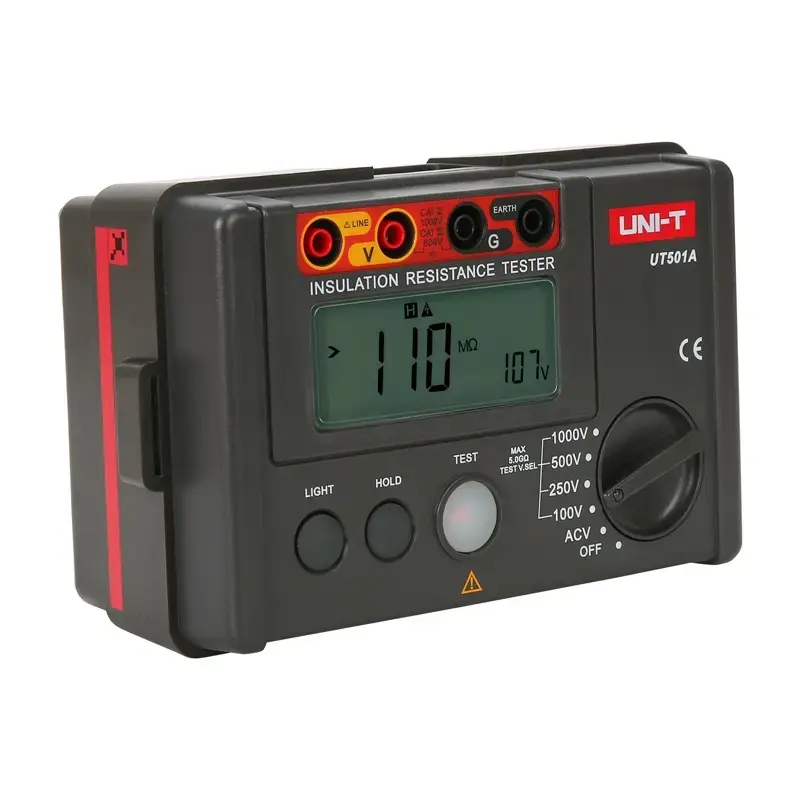

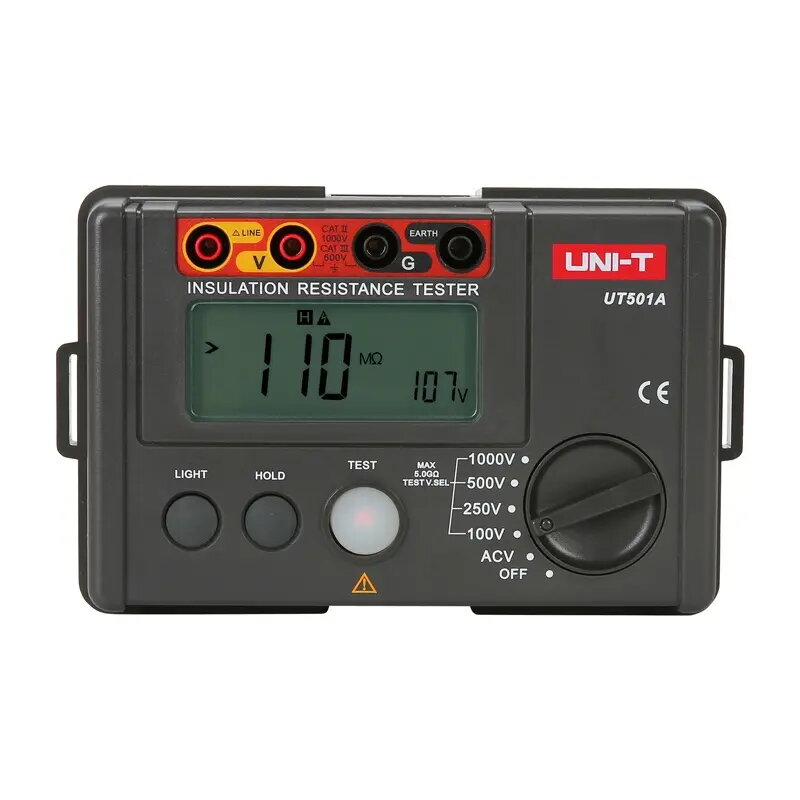

Izolācijas pretestības mērītājs Unit UT501A — līdz 1000 V, diapazons līdz 200 GΩ

UNI-T UT501A ir pārnēsājams izolācijas pretestības mērītājs, kas paredzēts izolācijas stāvokļa noteikšanai elektriskajās iekārtās un instalācijās. UT501A mēra izolācijas pretestību, maiņstrāvas spriegumu un zemu pretestību, kā arī nodrošina PI (polārizācijas indekss) un DAR (dielektriskās absorbcijas koeficients) mērījumus. Ierīcei ir 2000 skaitļu LCD ar apgaismojumu, automātiskā diapazona izvēle, pārslodzes un zemas akumulatora līmeņa indikācija, automātiska izlāde un izslēgšanās. Ierīce atbilst CE un UKCA prasībām.

Priekšrocības

UT501A apvieno vairākas mērīšanas funkcijas izturīgā un kompaktā korpusā, kas piemērots lauka un rūpnieciskai lietošanai. Pieejami nepārtraukta mērījuma režīms ar skaņas un gaismas brīdinājumiem, automātiskie rezistivitātes aprēķini, nullēšana zema pretestības mērījumiem un nepārtrauktais zemu pretestību mērījums. Šīs funkcijas uzlabo mērījumu precizitāti un atvieglo transformatoru, motoru, kabeļu un citu augstsprieguma iekārtu diagnostiku un apkopi.

Piemērots

• Kabeļu un elektroinstalāciju izolācijas pārbaudei
• Transformatoru, motoru un ģeneratoru apkopei un diagnostikai
• Regulārām drošības pārbaudēm mājsaimniecībās un rūpniecībā
• Izolācijas pārbaudei pēc remonta vai uzstādīšanas

Galvenās specifikācijas

• Mērīšanas spriegumi: izvēles režīmi līdz 1000 V (100 V, 250 V, 500 V, 1000 V; papildu režīmi ar 2500 V dažiem mērījumiem)
• Izolācijas pretestības diapazons: no 0 MΩ līdz vairākiem GΩ (atkarībā no sprieguma līdz desmitiem GΩ)
• Displejs: 2000 skaitļu LCD ar apgaismojumu, displeja izmērs 70.6 × 34 mm
• Zema pretestības mērījums: 0.01 Ω – 200 Ω (aptuveni 5 V, virs 200 mA)
• Maiņstrāvas sprieguma mērījums: 30 V – 750 V (tipiska precizitāte ±(2%+3))
• Īssavienojuma strāva: <2 mA
• Skaņas signāls un brīdinājuma gaisma nepārtrauktā režīmā
• Automātiska izlāde un pārslodzes indikācija
• Barošanas avots: 6 × 1.5 V baterijas (LR6)
• Izmēri un svars: aptuveni 150 × 100 × 71 mm, 500 g

Kā lietot

Pievienojiet testa vadus ierīcei un mērierīcei, ievērojot drošības prasības darbam ar augstu spriegumu. Izvēlieties nepieciešamo testa spriegumu un mērīšanas režīmu (izolācijas pretestība, PI, DAR vai zema pretestība). Sāciet mērījumu un uzraugiet rādījumus uz apgaismota LCD; nepārtrauktā režīmā ierīce sniegs skaņas signālu un ieslēgs sarkano brīdinājuma lampiņu. Pēc mērījuma ļaujiet automātiskajai izlādei darboties vai manuāli izlādējiet pārbaudāmo objektu pirms vadu atvienošanas.

Lietošanas ieteikumi

Lietojiet UT501A atbilstoši drošības standartiem izolācijas pārbaudēs: pārliecinieties, ka ķēde ir noņemta no sprieguma, izmantojiet individuālos aizsardzības līdzekļus darbam ar augstu spriegumu, un izvēlieties piemērotu testa spriegumu attiecīgajai iekārtai. Uzglabājiet baterijas un vadus saskaņā ar lietošanas instrukciju un regulāri pārbaudiet kalibrāciju, lai saglabātu mērījumu precizitāti.
