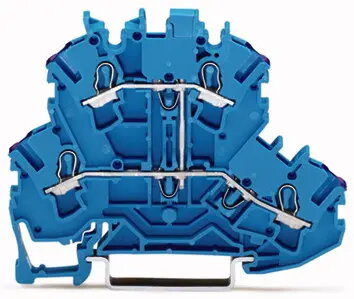

Wago 2002-2209 divstāvu spaiļu bloks 2.5mm² zils

Wago 2002-2209 ir augstas kvalitātes divstāvu spaiļu bloks, kas paredzēts 2,5 mm² vadītājiem un izstrādāts efektīvai un uzticamai elektroenerģijas sadalei. Šis zilais spaiļu bloks izmanto progresīvu Push-in savienojuma tehnoloģiju, kas nodrošina ātru vadu ievietošanu bez instrumentiem, vienlaikus saglabājot drošu un pret vibrācijām noturīgu kontaktu. Tā kompaktais divu līmeņu dizains ir optimizēts augsta blīvuma elektroinstalācijas vidēm, palīdzot maksimāli palielināt vietu vadības skapjos un sadales kārbās.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir tā vietu taupošā arhitektūra, kas efektīvi dubulto vadu blīvumu salīdzinājumā ar viena līmeņa blokiem. Push-in savienojuma sistēma ievērojami samazina uzstādīšanas laiku un darbaspēka izmaksas, novēršot nepieciešamību pēc skrūvju pievilkšanas. Turklāt izturīgais dizains nodrošina ilgtermiņa elektrisko stabilitāti pat vidēs, kas pakļautas mehāniskām vibrācijām vai termiskai izplešanās iedarbībai. Zilā krāsu kodēšana nodrošina skaidru vizuālo identifikāciju neitrālajiem vadītājiem sarežģītās elektriskajās sistēmās.

Piemērots

• Modulāro vadības skapju elektroinstalācijai
• Rūpnieciskās automatizācijas sistēmām
• Ēku pārvaldības un sadales paneļiem
• Augsta blīvuma elektriskajām sadales kārbām

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums pārsniedz 2,5 mm², vai lietojumiem, kam nepieciešama augstas jaudas sadale, kas pārsniedz tā nominālo kapacitāti. Tas arī nav piemērots tiešai izmantošanai ārpus telpām bez aizsargājoša, pret laikapstākļiem izturīga korpusa.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 2,5 mm²
• Savienojuma tehnoloģija: Push-in CAGE CLAMP
• Dizains: Divstāvu
• Krāsa: Zila
• Montāžas veids: DIN sliede 35 mm

Kā lietot

Lai uzstādītu, piestipriniet spaiļu bloku uz standarta 35 mm DIN sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadītāja ieteicamajā garumā un ievietojiet viendzīslu vai ar uzmavu aprīkotu vadu tieši Push-in portā. Daudzdzīslu vadiem bez uzmavām izmantojiet standarta instrumentu, lai atvērtu spaili pirms ievietošanas. Pārliecinieties, ka vads ir pilnībā ievietots, lai garantētu uzticamu elektrisko savienojumu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai 2,5 mm² ietilpība atbilst jūsu konkrētajām ķēdes prasībām.
• Pārliecinieties, vai jums ir pareizais DIN sliedes veids montāžai.
• Pārbaudiet, vai jūsu konfigurācijai ir nepieciešami papildu piederumi, piemēram, gala plāksnes vai tiltiņi.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet tikai saderīgas uzmavas daudzdzīslu vadītājiem, lai saglabātu Push-in savienojuma integritāti.
