Wago 2022-1207 1-vada 1-kontakta spaiļu bloks, zaļš un dzeltens

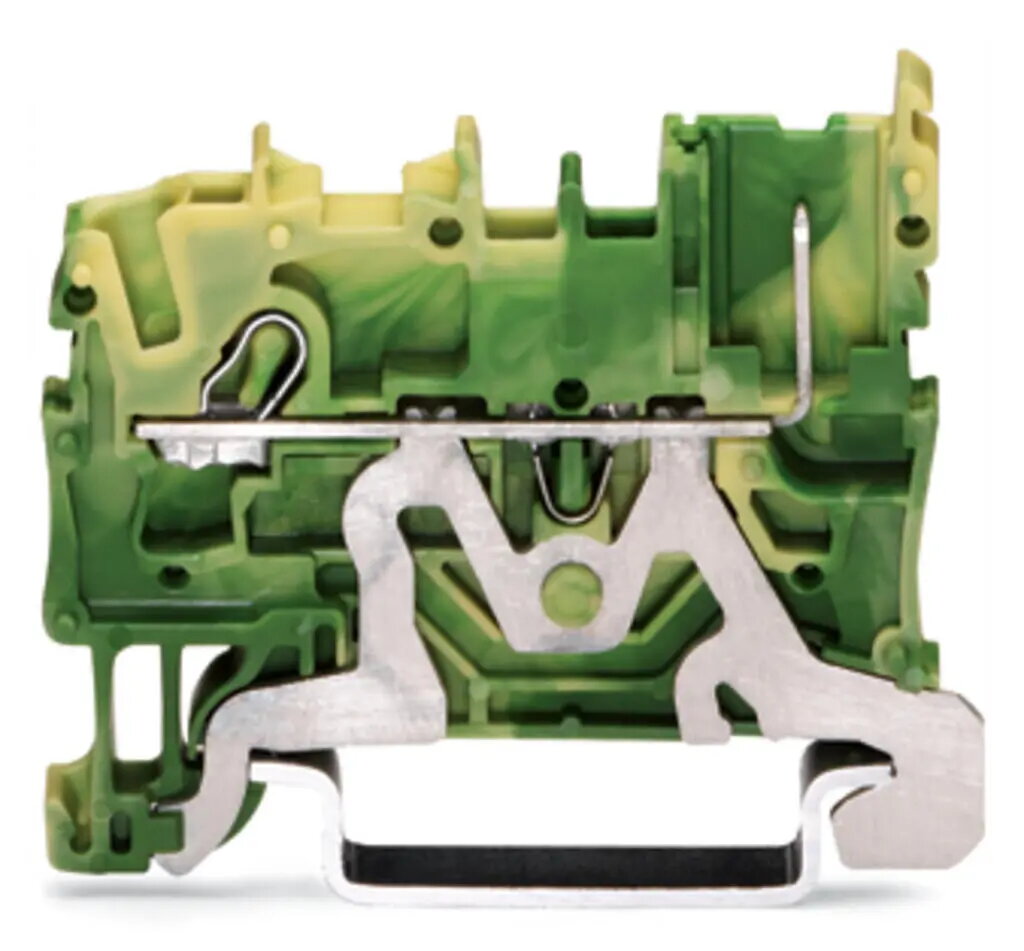

Wago 2022-1207 ir profesionāla 1-vada, 1-kontakta spailes bloks, kas paredzēts drošiem elektriskajiem savienojumiem. Kā daļa no X-COM S sistēmas, šis komponents nodrošina uzticamu darbību rūpnieciskos lietojumos un vadības skapjos. Zaļā un dzeltenā krāsu kodēšana norāda uz tā piemērotību aizsargzemējuma savienojumiem, nodrošinot drošību un atbilstību elektroinstalācijas standartiem.

Priekšrocības

Šajā spailē ir izmantota progresīvā Push-in CAGE CLAMP tehnoloģija, kas ļauj tieši ievietot viendzīslas un daudzdzīslu vadus ar uzgaļiem bez īpašu instrumentu izmantošanas. Sistēmai nav nepieciešama apkope, un tā ir izstrādāta, lai ievērojami ietaupītu laiku un izmaksas ražošanas, uzstādīšanas un uzturēšanas laikā. Kompaktais 5,2 mm platums ļauj veikt blīvu elektroinstalāciju ierobežotās vietās, savukārt spraužamā konstrukcija atvieglo modulāro montāžu un vadības sistēmu iepriekšēju sagatavošanu.

Piemērots

• Aizsargzemējuma savienojumiem
• Rūpnieciskām sadales iekārtām
• Vadības un automatizācijas skapjiem
• Dzelzceļa tehnoloģiju lietojumiem
• Modulārām elektroinstalācijām, kurām nepieciešama iepriekšēja montāža

Kad tas var nebūt piemērots

Šis spailes bloks ir īpaši izstrādāts aizsargzemējumam, un to nevajadzētu izmantot standarta strāvas sadalei vai signālu pārraidei, kur nepieciešama cita krāsu kodēšana vai elektriskie parametri. Tas arī nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums ir ārpus norādītā diapazona no 0,25 mm² līdz 4 mm².

Galvenās tehniskās specifikācijas

• Savienojuma tips: 1-vada, 1-kontakta
• Tehnoloģija: Push-in CAGE CLAMP
• Vada šķērsgriezums: no 0,25 mm² līdz 4 mm²

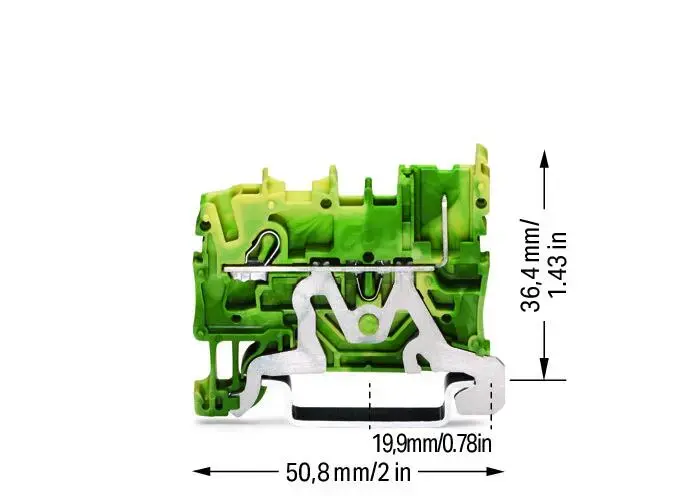

• Platums: 5,2 mm
• Augstums: 50,8 mm
• Krāsa: Zaļa un dzeltena
• Daudzums: 100 vienības iepakojumā

Kā lietot

Lai uzstādītu, pārliecinieties, ka vada izolācija ir notīrīta 10 līdz 12 mm garumā. Viendzīslas vadiem vai daudzdzīslu vadiem ar uzgaļiem vienkārši ievietojiet vadu tieši spailes punktā, līdz to droši nofiksē Push-in CAGE CLAMP skava. Citiem vadu tipiem izmantojiet atbilstošu instrumentu, lai pirms ievietošanas atvērtu skavu. Spraužamais interfeiss ļauj viegli savienot spaili ar atbilstošiem X-COM S sistēmas komponentiem.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0,25 mm² līdz 4 mm².
• Pārbaudiet, vai zaļā un dzeltenā krāsu kodēšana atbilst jūsu zemējuma prasībām.
• Pārbaudiet pieejamo vietu vadības skapī, ņemot vērā 5,2 mm platumu uz vienību.
• Pārliecinieties par saderību ar esošajiem X-COM S sistēmas komponentiem.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka vads ir notīrīts pareizajā 10–12 mm garumā, lai nodrošinātu drošu un uzticamu savienojumu. Izmantojiet atbilstošu Wago instrumentu, strādājot ar vadiem, kuriem nepieciešama manuāla skavas atvēršana, lai novērstu spailes bloka bojājumus.
