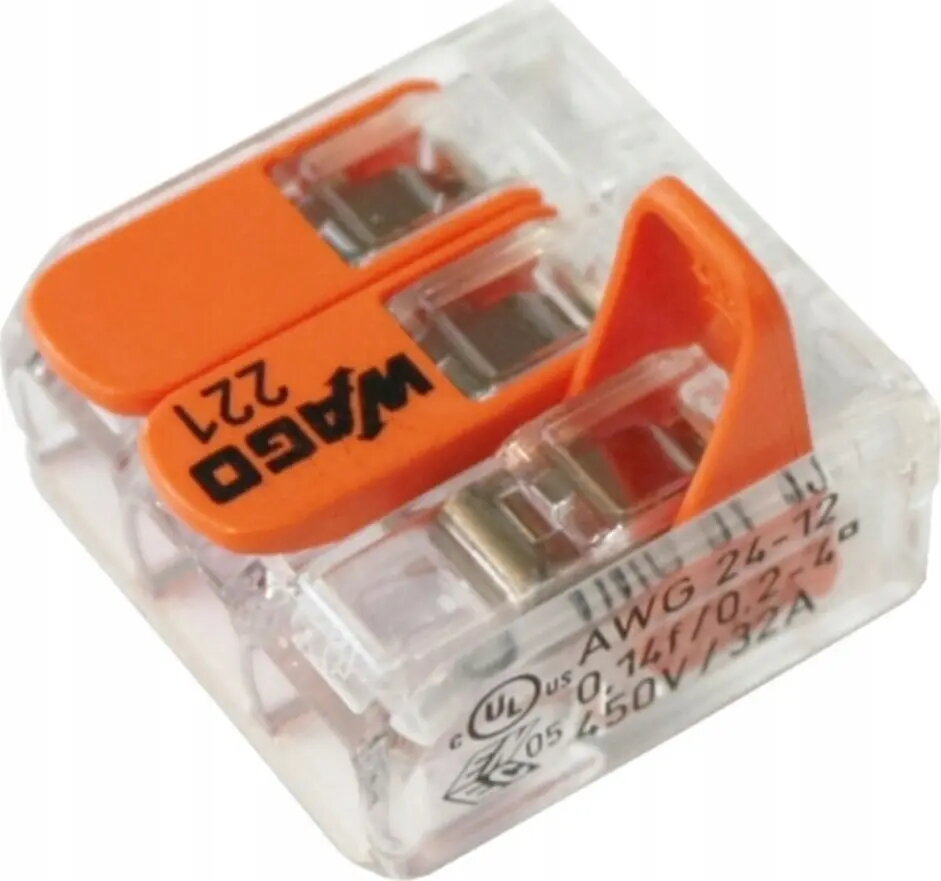

Wago 221-413 universāla ātrsavienojuma spailē 3 kontaktu, vadiem 0,2–4 mm² (iep. 50)

Wago 221-413 ir trīspolu universāla push-in savienotāja, paredzēta cietu un stieplveida vara vadītāju savienošanai ar šķērsgriezumu 0,2–4 mm². Piegādāta komplektā pa 50 gabaliem. Caurspīdīgais korpuss ļauj pārbaudīt pareizu vadītāja pozīciju, bet kompaktais izmērs atvieglo uzstādīšanu elektro sadales kārbās, apgaismojuma ķēdēs un ātrai remontam.

Priekšrocības

Caurspīdīgais un triecienizturīgais korpuss nodrošina ātru vizuālu pārbaudi par vadītāja ievietojumu un kontakta kvalitāti. Push-in mehānisms pieņem gan cietus, gan stieplveida vadītājus bez nepieciešamības pēc uzgaļiem vai instrumentiem, samazinot montāžas laiku. Savienotāju var atkārtoti atvienot un pievienot, kas noder pārbaudēs vai izmaiņās elektroinstalācijā. Mazs, izturīgs korpuss palīdz taupīt vietu sadales kārbās.

Piemērots

• Mājas un komerciālajām elektroinstalācijām, kur nepieciešami trīspolu savienojumi
• Apgaismojuma ķēdēm un gaismekļu pieslēgšanai
• Savienojuma kārbām, sadales blokiem un klemšu nomaiņai
• Ātriem lauka remontiem un pagaidu pieslēgumiem

Kad var nebūt piemērots

Šie savienotāji paredzēti vara vadītājiem norādītajā šķērsgriezumu diapazonā (0,2–4 mm²). Neizmantojiet tos vadītājiem ar lielāku šķērsgriezumu, alumīnija vadītājiem vai situācijās, kur nepieciešami augststrāvas savienojumi vai hermetizācija pret vidi, kas pārsniedz savienotāja pamata aizsardzību. Pārliecinieties par atbilstību vietējiem normatīviem pirms izmantošanas īpašos apstākļos.

Atslēgas specifikācijas

• Polu skaits: 3
• Vadītāju šķērsgriezumu diapazons: 0,2–4 mm²
• Saderīgie vadītāju tipi: cieti un stieplveida vara vadītāji
• Savienošanas veids: push-in (atsperu spiediens)
• Korpusa materiāls: caurspīdīgs triecienizturīgs plastmasa
• Atkārtota izmantošana: atbalstīta

Kā lietot

Noņemiet izolāciju uz ražotāja ieteiktā garuma, nodrošinot tīru un taisnu vadītāja galu. Ievietojiet nenoņemto galu atbilstošajā atverē līdz apstāšanās punktam; push-in mehānisms notur vadītāju vietā. Lai izņemtu vadītāju, izmantojiet paredzēto atbrīvošanas metodi (nospiediet vai velciet saskaņā ar ražotāja norādījumiem) un uzmanīgi izvelciet vadu. Pārbaudiet caur caurspīdīgo korpusu, vai vads ievietots pareizi un kontakts ir uzticams.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka vadītāja tips un šķērsgriezums atbilst 0,2–4 mm²
• Izmantojiet vara vadītājus — savienotājs nav paredzēts alumīnija vadiem
• Novērtējiet vietu sadales kārbā vai panelī trīspolu korpusa izvietošanai
• Pārliecinieties par savienotāja atbilstību vietējiem elektro noteikumiem

Lietošanas ieteikumi

Izmantojiet šos savienotājus standarta montāžām un apkopēm, kur svarīga ātra, bezinstrumentu pieslēgšana. Vienmēr ievērojiet vietējos elektro noteikumus un ražotāja norādījumus par izolācijas garumu un atbrīvošanas procedūru. Kritiskām ķēdēm vai ārējiem uzstādījumiem izvēlieties produktus ar atbilstošu aizsardzību un sertifikātiem.
