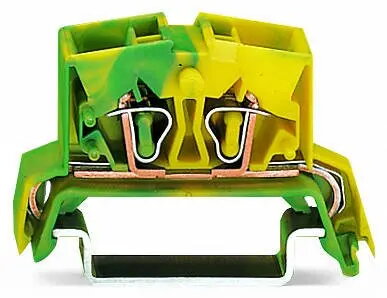

Wago 264-737 4-vadu PE spaiļu bloks

Wago 264-737 ir augstas kvalitātes 4 vadu aizsargzemējuma (PE) spailes bloks, kas izstrādāts drošiem un uzticamiem elektriskajiem savienojumiem. Šis komponents ir paredzēts ērtai montāžai uz DIN sliedēm, nodrošinot stabilu zemējuma risinājumu rūpnieciskajās un komerciālajās elektroinstalācijās. Tā kompaktā konstrukcija ļauj efektīvi izmantot vietu sadales skapjos, savukārt 2,5 mm² vadu atbalsts nodrošina augstas kvalitātes savienojamību dažādās elektriskajās sistēmās.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu mehānisko stabilitāti un elektrisko uzticamību, nodrošinot, ka zemējuma savienojumi paliek droši pat vibrācijas vai termiskās slodzes apstākļos. Konstrukcija vienkāršo uzstādīšanas procesu, ļaujot pievienot vairākus vadus vienam zemējuma punktam, kas samazina nepieciešamību pēc papildu savienojošajiem elementiem. Tā izturīgā uzbūve un standartizētais montāžas interfeiss nodrošina ilgtermiņa veiktspēju un saderību ar izplatītākajām DIN sliežu sistēmām, padarot to par uzticamu izvēli profesionāliem inženiertehniskiem projektiem.

Piemērots

• Rūpnieciskajiem vadības paneļiem un automatizācijas sistēmām
• Komerciālo ēku elektrosadales sistēmām
• Zemējuma risinājumiem, kam nepieciešami vairāki vadu savienojumi
• Elektriskajiem skapjiem ar DIN sliedes montāžu

Kad tas var nebūt piemērots

Šis spaiļu bloks ir īpaši izstrādāts aizsargzemējuma (PE) lietojumiem, un to nedrīkst izmantot fāzes vai neitrāles strāvas sadalei. Tas nav paredzēts vadiem, kuru šķērsgriezums pārsniedz 2,5 mm², un mēģinājums izmantot lielāka izmēra vadus var izraisīt nepareizu kontaktu vai mehānisku bojājumu.

Galvenās specifikācijas

• Vada šķērsgriezums: 2,5 mm²
• Savienojuma punktu skaits: 4
• Montāžas veids: DIN sliede
• Platums: 10 mm
• Dziļums: 46,5 mm
• Augstums: 24,5 mm
• Krāsa: Dzelteni zaļa (standarta PE identifikācija)

Kā lietot

Lai uzstādītu Wago 264-737, uzspiediet spaiļu bloku uz saderīgas DIN sliedes, līdz tas ir stingri nostiprināts. Notīriet izolāciju no vadiem atbilstoši ražotāja ieteiktajam garumam. Ievietojiet vadus savienojuma punktos, pārliecinoties, ka tie ir pilnībā ievietoti, lai izveidotu uzticamu elektrisko kontaktu. Spaiļu bloks automātiski izveido vadošu ceļu uz DIN sliedi, nodrošinot nepieciešamo zemējuma funkciju pievienotajām ķēdēm.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai jūsu DIN sliedes tips ir saderīgs ar montāžas mehānismu
• Pārliecinieties, ka vada šķērsgriezums ir tieši 2,5 mm² optimālai saderībai
• Pārbaudiet, vai kopējais vadu skaits ķēdē nepārsniedz bloka ietilpību

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka pati DIN sliede ir pareizi iezemēta pie iekārtas galvenās aizsargzemējuma kopnes, lai saglabātu zemējuma sistēmas integritāti.
