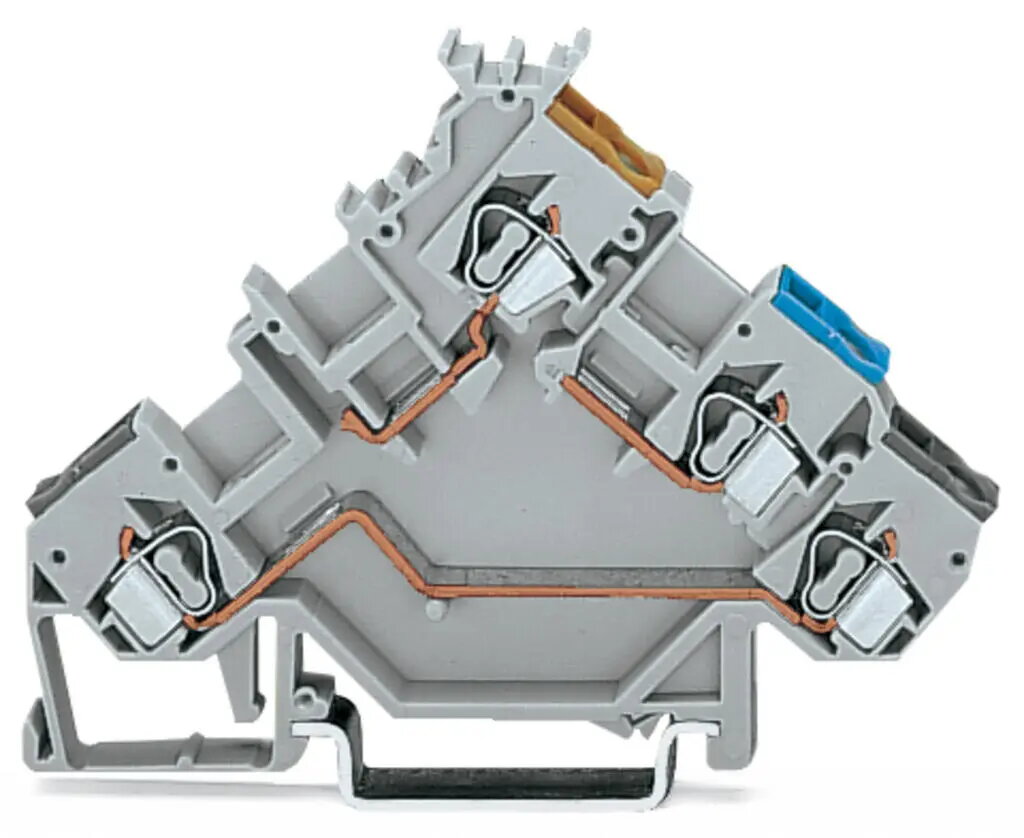

Wago 280-553 4-vadu spailes bloks sensoriem 2.5mm2 pelēks

Wago 280-553 ir 4 vadu sensoru spaiļu bloks, kas izstrādāts drošiem un uzticamiem elektriskajiem savienojumiem rūpnieciskās automatizācijas un vadības sistēmās. Šis pelēkais spaiļu bloks ar 2,5 mm² šķērsgriezumu ir paredzēts drošai montāžai uz DIN sliedes, nodrošinot efektīvu vadu izvietojumu un organizāciju elektriskajos skapjos. Izmantojot pārbaudīto CAGE CLAMP savienojuma tehnoloģiju, tas nodrošina drošu un apkopi neprasošu kontaktu dažāda veida vadītājiem, bez nepieciešamības pēc īpašas sagatavošanas, piemēram, uzgaļu presēšanas.

Priekšrocības

Šis spaiļu bloks nodrošina ievērojamu laika ietaupījumu uzstādīšanas laikā, pateicoties CAGE CLAMP tehnoloģijai, kas novērš nepieciešamību pēc manuālas skrūvju pievilkšanas vai sarežģītas vadu sagatavošanas. 4 vadu dizains ļauj vienkāršot signālu sadali, samazinot nepieciešamību pēc papildu pārvienojuma komponentiem. Kompaktais 5 mm platums maksimāli palielina vietas efektivitāti uz DIN sliedēm, savukārt izturīgā konstrukcija garantē ilgtermiņa uzticamību prasīgos rūpnieciskos apstākļos.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Sensoru un izpildmehānismu vadu savienošanai
• Elektrisko skapju organizēšanai
• Profesionālām elektroinstalācijām

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lieljaudas lietojumiem, kas pārsniedz tā 2,5 mm² ietilpību. Tas arī nav piemērots videi, kur nepieciešami īpaši aizsardzības rādītāji, kas pārsniedz standarta skapja montāžas prasības, vai lietojumiem, kuros tiek izmantoti vadītāji, kas ir lielāki par norādīto maksimālo šķērsgriezumu.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 0,08 mm² līdz 2,5 mm²
• Savienojuma tehnoloģija: CAGE CLAMP
• Vadu skaits: 4
• Platums: 5 mm
• Augstums: 80 mm
• Krāsa: pelēka
• Daudzums iepakojumā: 50 vienības

Kā lietot

Lai izmantotu Wago 280-553, uzstādiet spaiļu bloku uz standarta DIN sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadītāja 8 līdz 9 mm garumā. Atveriet CAGE CLAMP spaili, izmantojot piemērotu instrumentu, ievietojiet vadītāju pilnībā spailē un atlaidiet instrumentu, lai nostiprinātu savienojumu. Atsperu mehānisms automātiski uztur nepieciešamo kontakta spiedienu, nodrošinot pret vibrācijām izturīgu un hermētisku savienojumu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka vadītāja šķērsgriezums ir diapazonā no 0,08 mm² līdz 2,5 mm².
• Pārbaudiet, vai jūsu DIN sliedes sistēma ir saderīga ar standarta 5 mm platiem spaiļu blokiem.
• Apstipriniet projektam nepieciešamo daudzumu, jo šajā iepakojumā ir 50 vienības.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, vienmēr pārliecinieties, ka vadītāji ir atbrīvoti no izolācijas tieši ieteiktajā 8 līdz 9 mm garumā. Izvairieties no bojātu vadītāju izmantošanas un pārliecinieties, ka instrumenti tiek lietoti pareizi, lai novērstu spailes mehānisma bojājumus.
