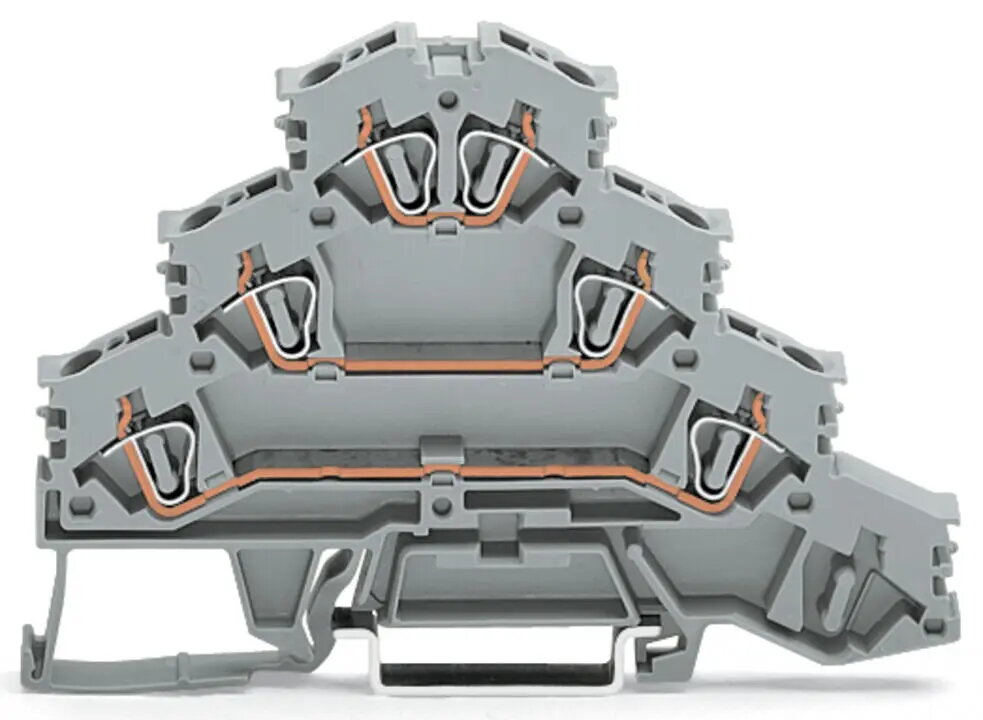

Wago 281-532 četru līmeņu spaiļu bloks elektromotoriem

Wago 281-532 ir profesionāls četru līmeņu spaiļu bloks, kas paredzēts uzticamiem elektriskajiem savienojumiem motoru vadības sistēmās un rūpnieciskās instalācijās. Šis komponents ar 6 mm platumu nodrošina efektīvu vietas izmantošanu vadības skapjos. Tajā izmantota nozarē vadošā CAGE CLAMP savienojuma tehnoloģija, kas nodrošina drošu un pret vibrācijām noturīgu vadu fiksāciju.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu uzticamību sarežģītiem elektroinstalācijas darbiem, nodrošinot četrus savienojuma līmeņus vienā kompaktā korpusā. CAGE CLAMP tehnoloģija vienkāršo uzstādīšanas procesu, novēršot nepieciešamību pēc speciāliem instrumentiem, vienlaikus saglabājot nemainīgu un augstu kontakta spēku. Tā izturīgā konstrukcija garantē ilgtermiņa darbību prasīgos rūpnieciskos apstākļos, padarot to par uzticamu izvēli profesionāliem elektrotehnikas projektiem, kur nepieciešams liels savienojumu blīvums.

Piemērots

• Motoru vadības lietojumiem
• Rūpniecisko vadības skapju elektroinstalācijai
• Augsta blīvuma elektroenerģijas sadales sistēmām
• Caurvades spaiļu savienojumiem

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums neatbilst norādītajam diapazonam no 0,08 mm² līdz 4 mm². Tas arī nav piemērots uzstādīšanai uz virsmām, kas nav standarta DIN sliedes, vai vidēs, kur nav iespējams nodrošināt nepieciešamo izolācijas noņemšanas garumu no 8 līdz 9 mm.

Galvenās specifikācijas

• Savienojuma veids: CAGE CLAMP
• Līmeņu skaits: 4
• Platums: 6 mm
• Augstums: 100 mm
• Vadītāja šķērsgriezums: 0,08 mm² līdz 4 mm²
• Izolācijas noņemšanas garums: 8 mm līdz 9 mm
• Daudzums iepakojumā: 50 vienības

Kā lietot

Lai izmantotu Wago 281-532, uzstādiet spaiļu bloku uz standarta DIN sliedes vadības skapī. Sagatavojiet vadītājus, noņemot izolāciju 8 līdz 9 mm garumā. Atveriet CAGE CLAMP mehānismu, izmantojot piemērotu instrumentu, ievietojiet vadītāju spailē līdz galam un atlaidiet skavu, lai nostiprinātu savienojumu. Pārliecinieties, ka katrs no četriem līmeņiem ir pievienots saskaņā ar jūsu shēmu, lai nodrošinātu pareizu elektrības sadali.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadītāja šķērsgriezums ir diapazonā no 0,08 mm² līdz 4 mm².
• Pārliecinieties, ka uz DIN sliedes ir pietiekami daudz vietas 6 mm platam blokam.
• Pārbaudiet, vai 100 mm bloka augstums ir saderīgs ar jūsu uzstādīšanas vietu.
• Pārliecinieties, ka jums ir piemēroti instrumenti darbam ar CAGE CLAMP mehānismu.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka pirms jebkādu elektroinstalācijas darbu veikšanas strāvas padeve ir atslēgta. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrācijas līmeni, lai saglabātu optimālu kontakta integritāti visā iekārtas kalpošanas laikā.
