Wago 750-963 D-Sub savienotājs pelēks

Wago 750-963 D-Sub savienotājs ir profesionāls komponents, kas izstrādāts uzticamai lauka kopnes (fieldbus) saziņai, īpaši pielāgots CANopen tīkla lietojumiem. Šis savienotājs nodrošina netraucētu CANopen dalībnieku integrāciju kopnes līnijā, garantējot stabilu un drošu signāla pārraidi rūpnieciskās automatizācijas vidē. Ievietots izturīgā pelēkā korpusā, tas ir veidots tā, lai izturētu rūpnieciskās lietošanas prasības, vienlaikus saglabājot augstus savienojamības standartus.

Priekšrocības

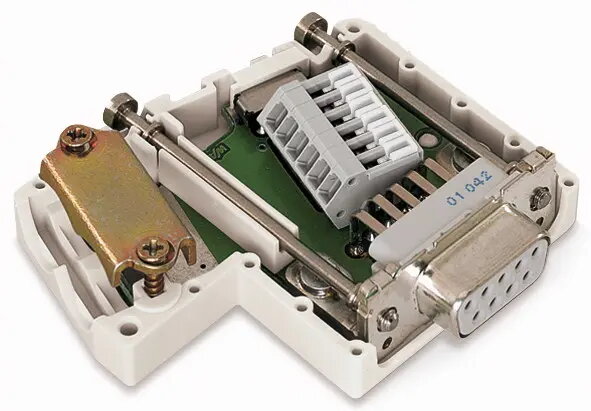

Šis savienotājs piedāvā būtiskas darbības priekšrocības, tostarp divas horizontālas kabeļu ievades, kas atbalsta gan ieejas, gan izejas savienojumus efektīvai kopnes vadu izvietošanai. Tas ir aprīkots ar CAGE CLAMP savienojuma tehnoloģiju, kurai nav nepieciešama apkope un kas ļauj ātri un droši fiksēt vadus, izmantojot bloķēšanas slīdņus. Turklāt integrētais, ārēji vadāmais slēdzis ļauj ērti aktivizēt vai deaktivizēt kopnes terminēšanas rezistoru, vienkāršojot tīkla konfigurēšanu un apkopi, neatverot korpusu.

Piemērots

• CANopen tīkla instalācijām
• Rūpnieciskās automatizācijas un vadības sistēmām
• Lauka kopnes saziņas iestatījumiem
• Kopnes dalībnieku pievienošanai CANopen līnijai

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši izstrādāts CANopen tīkla lietojumiem un var nebūt saderīgs ar citiem lauka kopnes protokoliem vai nestandarta saziņas saskarnēm. Tam ir IP20 aizsardzības klase, kas nozīmē, ka tas nav piemērots videi, kurā ir mitrums, putekļi vai skarbi āra apstākļi bez papildu aizsargkorpusiem.

Galvenās specifikācijas

• Savienotāja tips: D-Sub
• Korpusa krāsa: Pelēka
• Savienojuma tehnoloģija: CAGE CLAMP
• Kabeļu ievades: 2 horizontālas
• Terminēšana: Integrēts pārslēdzams rezistors
• Aizsardzības klase: IP20
• Svars: 27.6 g

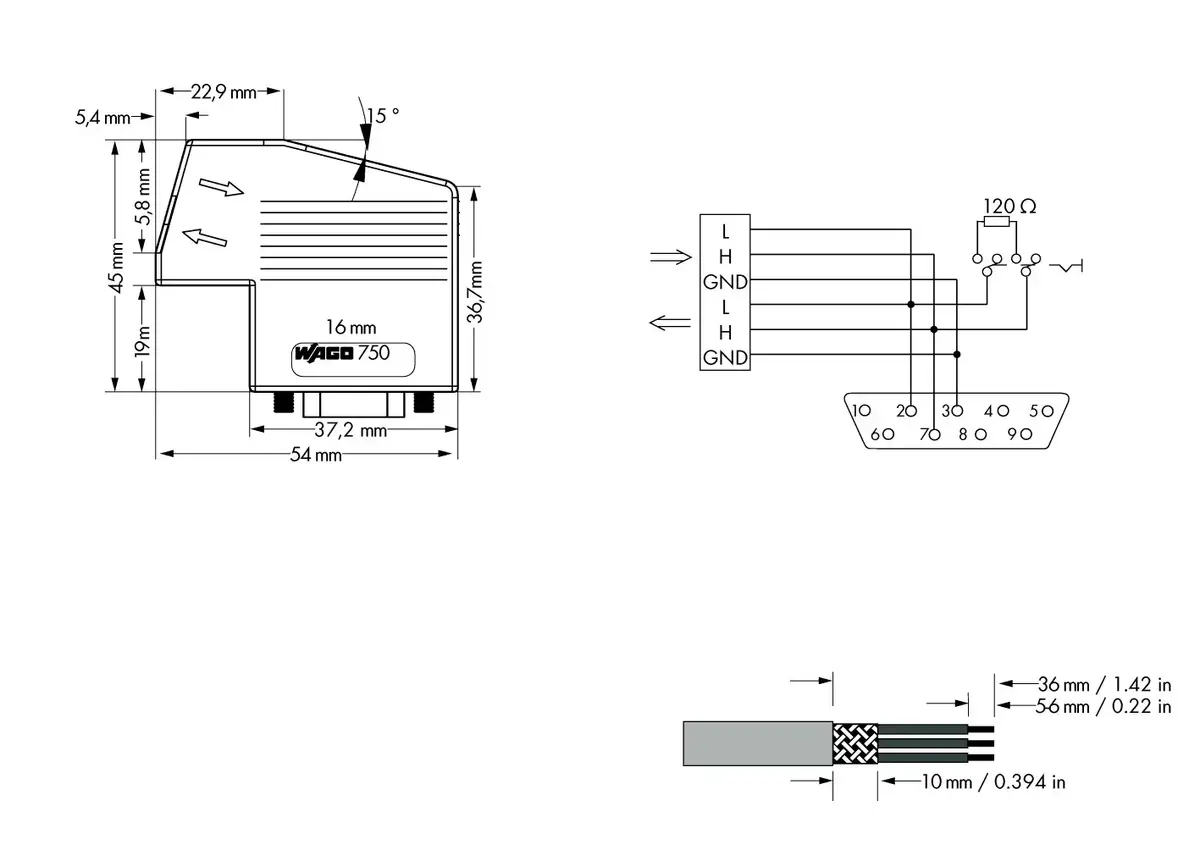

• Izmēri: 45 mm platums, 54 mm dziļums

Kā lietot

Lai uzstādītu savienotāju, ievietojiet kopnes kabeļus horizontālajās ievadēs un nostipriniet tos, izmantojot CAGE CLAMP bloķēšanas slīdņus. Pievienojot pirmo un pēdējo dalībnieku kopnes tīklā, pārliecinieties, ka ārējais terminēšanas slēdzis ir iestatīts pozīcijā ON, lai aktivizētu terminēšanas rezistoru. Visiem starpposma kopnes dalībniekiem slēdzim jābūt iestatītam pozīcijā OFF, lai nodrošinātu tīkla signāla integritāti.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai jūsu tīkla arhitektūrai ir nepieciešama D-Sub saskarne.
• Pārliecinieties, vai IP20 aizsardzības klase ir pietiekama jūsu uzstādīšanas videi.
• Apstipriniet CAGE CLAMP sistēmas saderību ar jūsu izmantoto vadu šķērsgriezumu.

Lietošanas ieteikumi

Vienmēr pārliecinieties, vai terminēšanas slēdzis ir pareizi konfigurēts atbilstoši ierīces pozīcijai tīkla topoloģijā, lai novērstu signāla atstarošanos un saziņas kļūdas.
