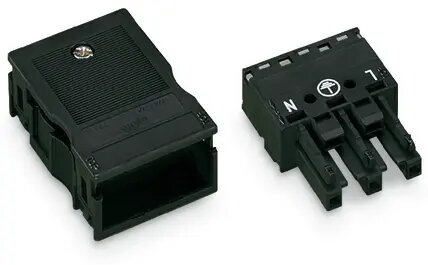

Wago 770-103 3-polu spaiļu bloka savienotājs, melns

Wago 770-103 ir profesionāls 3-polu spaiļu savienotājs, kas izstrādāts drošu un uzticamu elektrisko savienojumu nodrošināšanai prasīgās vidēs. Šis komponents ir ievietots izturīgā melnā korpusā un ir daļa no WINSTA MIDI sērijas, kas izstrādāta, lai vienkāršotu uzstādīšanas procesus, vienlaikus saglabājot augstus drošības standartus. Tā konstrukcijā ir iekļauts kabeļa nostiepuma samazināšanas korpuss, kas pasargā kabeļus no mehāniskās slodzes, nodrošinot ilgtermiņa stabilitāti dažādās elektriskajās sistēmās.

Priekšrocības

Šis savienotājs piedāvā izcilu uzticamību, pateicoties 100% aizsardzībai pret nepareizu savienošanu, kas novērš kļūdas montāžas laikā. Integrētais nostiepuma samazināšanas korpuss nodrošina papildu izturību, stingri fiksējot kabeli savā vietā un samazinot nejaušas atvienošanās risku. Tā kompaktais dizains un standartizētais kontaktu atstatums atvieglo efektīvu vadu izvietošanu šaurās vietās, padarot to par ideālu izvēli profesionālām elektroinstalācijām, kur precizitāte un drošība ir prioritāte.

Piemērots

• Ēku automatizācijas sistēmām
• Apgaismojuma instalācijām
• Elektroenerģijas sadalei moduļu konstrukcijās
• HVAC vadības sistēmu pieslēgšanai

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši paredzēts iekštelpu elektroinstalācijām un nav paredzēts lietošanai vidē ar augstu mitruma līmeni vai iegremdēšanai ūdenī, ja vien tas nav pienācīgi aizsargāts ar papildu korpusu. Tas arī nav piemērots lietojumiem, kuros nepieciešams vairāk nekā trīs poli vai jaudas slodzes, kas pārsniedz WINSTA MIDI sērijas tehniskos rādītājus.

Galvenās specifikācijas

• Polu skaits: 3
• Kontaktu atstatums: 10 mm
• Kabeļa diametra diapazons: 8 mm līdz 11,5 mm
• Korpusa krāsa: melna
• Aizsardzība: 100% aizsardzība pret nepareizu savienošanu
• Integrēta nostiepuma samazināšana: jā

Kā lietot

Lai izmantotu Wago 770-103, vispirms sagatavojiet kabeļus, noņemot izolāciju nepieciešamajā garumā saskaņā ar ražotāja norādījumiem. Ievietojiet vadus spaiļu blokā, līdz tie ir droši nofiksēti. Pārliecinieties, ka kabelis ir pareizi ievietots nostiepuma samazināšanas korpusā, lai novērstu spriegumu uz elektriskajiem kontaktiem. Pēc pievienošanas spraudņa mehānisms ļauj ātri un droši savienot komponentus, nodrošinot stabilu elektrisko ķēdi.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kabeļa diametrs ir diapazonā no 8 mm līdz 11,5 mm.
• Pārliecinieties, ka 3-polu konfigurācija atbilst jūsu konkrētās ķēdes prasībām.
• Apstipriniet saderību ar esošajiem WINSTA MIDI sistēmas komponentiem.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai pārliecinātos, ka nostiepuma samazināšanas elements ir ciešs un kontakti ir droši nostiprināti.
