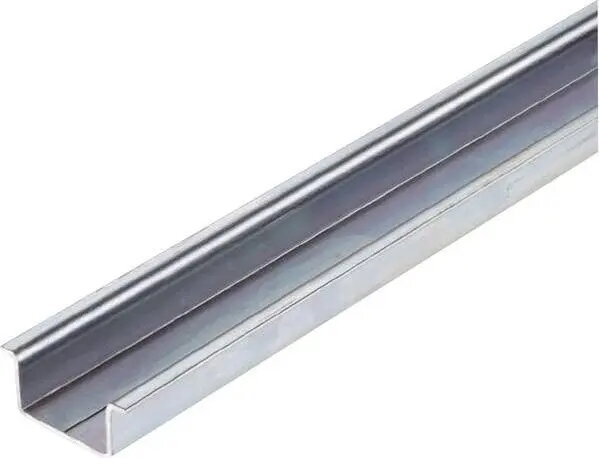

Weidmüller TS 35x15/6x25 montāžas sliede, 2 m, tērauds, cinkota

Weidmüller TS 35x15/6x25 montāžas sliede ir profesionāla DIN sliede, kas izstrādāta drošai elektrisko komponentu uzstādīšanai vadības skapjos un sadales skapjos. Šī 2 metrus garā tērauda sliede ar cinkotu pārklājumu nodrošina stabilu pamatu spaiļu blokiem, relejiem un citām modulārām ierīcēm. Tās standarta profils nodrošina saderību ar rūpnieciskās automatizācijas sistēmām un uzticamu mehānisko atbalstu dažādām elektroinstalācijām.

Priekšrocības

Šīs montāžas sliedes galvenā priekšrocība ir tās izturīgā tērauda konstrukcija, kas nodrošina izcilu stingrību un atbalstu smagiem elektriskajiem komponentiem. Cinkotā virsmas apdare uzlabo izturību, nodrošinot efektīvu aizsardzību pret koroziju, kas padara to piemērotu lietošanai dažādos rūpnieciskos apstākļos. Standartizētais profils nodrošina nevainojamu saderību ar plašu DIN sliedēm montējamu iekārtu klāstu, vienkāršojot montāžas procesu un ļaujot elastīgi konfigurēt elektriskās sistēmas. 2 metru garums piedāvā daudzpusību, ļaujot lietotājiem sagriezt sliedi nepieciešamajos izmēros atbilstoši konkrētiem skapju izkārtojumiem.

Piemērots

• Spaiļu bloku uzstādīšanai vadības skapjos
• Releju un kontaktoru montāžai sadales skapjos
• Rūpnieciskās automatizācijas vadības sistēmu atbalstam
• Modulāro elektrisko komponentu organizēšanai sadales iekārtās

Kad tas var nebūt piemērots

Šī montāžas sliede ir paredzēta standarta DIN sliedes lietojumiem un var nebūt piemērota videi, kurā nepieciešami specializēti nevadoši materiāli vai īpaša izturība pret koroziju, kas pārsniedz cinkotā pārklājuma iespējas. Tā nav paredzēta arī nesošām konstrukcijām, kas nav saistītas ar elektrisko komponentu montāžu.

Galvenās specifikācijas

• Materiāls: Tērauds
• Virsmas apdare: Cinkota
• Profila tips: TS 35x15
• Garums: 2 metri
• Atveru izmēri: 6x25 mm

Kā lietot

Lai uzstādītu montāžas sliedi, vispirms izmēriet nepieciešamo garumu savam vadības skapim vai sadales skapim. Izmantojiet piemērotu metāla griešanas instrumentu, lai sagrieztu sliedi vajadzīgajā izmērā, nodrošinot, ka malas ir nolīdzinātas drošībai. Nostipriniet sliedi pie korpusa aizmugurējās plāksnes vai montāžas plates, izmantojot atbilstošas skrūves caur iepriekš izsistajām atverēm. Kad sliede ir stingri piestiprināta, uzspiediet spaiļu blokus vai citas DIN sliedei piemērotas ierīces uz profila, pārliecinoties, ka tās ir droši nofiksētas.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet komponentu dziļuma prasības, lai pārliecinātos, ka 15 mm augstuma profils ir piemērots.
• Pārbaudiet pieejamo vietu korpusā, lai ievietotu 2 metrus garu sliedi.
• Pārliecinieties, ka montāžas virsma var izturēt sliedes un paredzēto elektrisko komponentu svaru.

Lietošanas ieteikumi

Vienmēr izmantojiet atbilstošus individuālās aizsardzības līdzekļus, griežot tērauda sliedi. Pārliecinieties, ka sliede ir pareizi iezemēta, ja elektroinstalācijas projekts paredz, ka montāžas sliedei jādarbojas kā aizsargzemējuma vadītājam.
