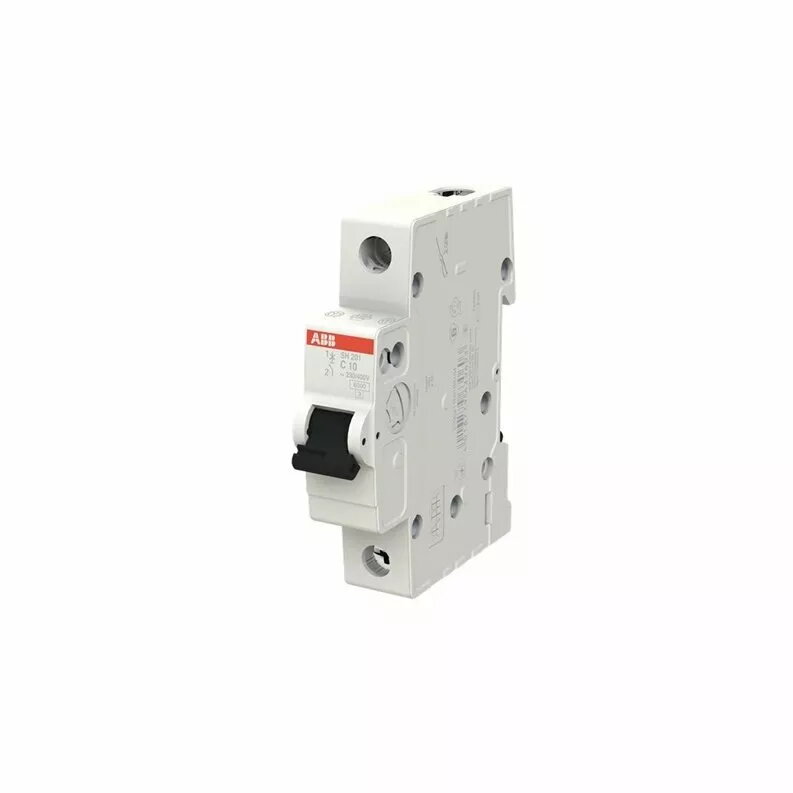

Автоматический выключатель ABB SH201-C10A 1P C-характеристика 10 A 6 kA

ABB SH201-C10A — однополюсный миниавтомат с триппингом по характеру C, номинальным током 10 A и отключающей способностью 6 kA. Прибор предназначен для защиты от перегрузок и коротких замыканий в жилых и лёгких коммерческих электрических установках и устанавливается на стандартную DIN-рейку. Компактный корпус обеспечивает автоматическое отключение и изоляцию цепей освещения, розеток и маломощных потребителей.

Преимущества

SH201-C10A сочетает термомагнитный механизм с характеристикой C, которая обеспечивает надёжную селективность при коротких замыканиях и устойчивость к пусковым токам двигателей и трансформаторов. Компактный форм-фактор и совместимость с DIN-рейкой упрощают монтаж в распределительном щите, а чёткая маркировка номинального тока облегчает идентификацию цепей при обслуживании.

Подходит для

• Защиты осветительных линий в частных домах и квартирах
• Защиты линий розеток и цепей малой мощности
• Небольших коммерческих или офисных цепей с умеренными пусковыми токами
• Модернизации или новых установок с распределительными панелями на DIN-рейке

Когда может не подойти

Этот однополюсный автомат на 10 A не подходит для трёхфазных цепей или для участков с большим постоянным током нагрузки. Он не предназначен для условий с превышающими 6 kA уровнями короткого замыкания. Для задач, требующих координированной селективности с другими устройствами защиты или специальных функций (УЗО, регулируемая выдержка времени, тепловая защита двигателей), может потребоваться другое устройство или дополнительная аппаратура.

Ключевые характеристики

• Число полюсов: однополюсный (1P)
• Характеристика отключения: C-тип (термомагнитный)
• Номинальный ток: 10 A
• Отключающая способность: 6 kA
• Монтаж: стандартная DIN-рейка 35 мм
• Типичные применения: жилые и лёгкие коммерческие цепи

Как использовать

Установите автомат на стандартную DIN-рейку в распределительном щите, убедившись в правильной ориентации и надёжном защёлкивании. Подключите фазный провод к клемме входа, а нагрузочный провод к клемме выхода и затяните клеммы в соответствии с рекомендуемым моментом затяжки. Отключайте автомат перед проведением работ на защищаемой цепи. После монтажа проверьте переключение в положения ВКЛ/ВЫКЛ и работу под ожидаемой нагрузкой, соблюдая правила электробезопасности и местные нормативы.

На что обратить внимание перед покупкой

• Проверьте, соответствует ли 10 A и характеристика C требованиям по нагрузке и пусковым токам в вашей цепи
• Убедитесь, что в распределительном щите есть место на DIN-рейке 35 мм для однополюсного устройства
• Проверьте, достаточно ли 6 kA отключающей способности для возможного уровня короткого замыкания на месте установки
• Подумайте, требуются ли дополнительные функции (УЗО, регулируемая выдержка, тепловая защита двигателей)

Рекомендации по эксплуатации

Используйте данный автомат для общей защиты цепей в жилых и лёгких коммерческих щитах, где номинал 10 A и характеристика C соответствуют подключённой нагрузке. Производите согласование с другими защитными устройствами для достижения селективности и убедитесь, что условия установки соответствуют заявленным характеристикам устройства.
