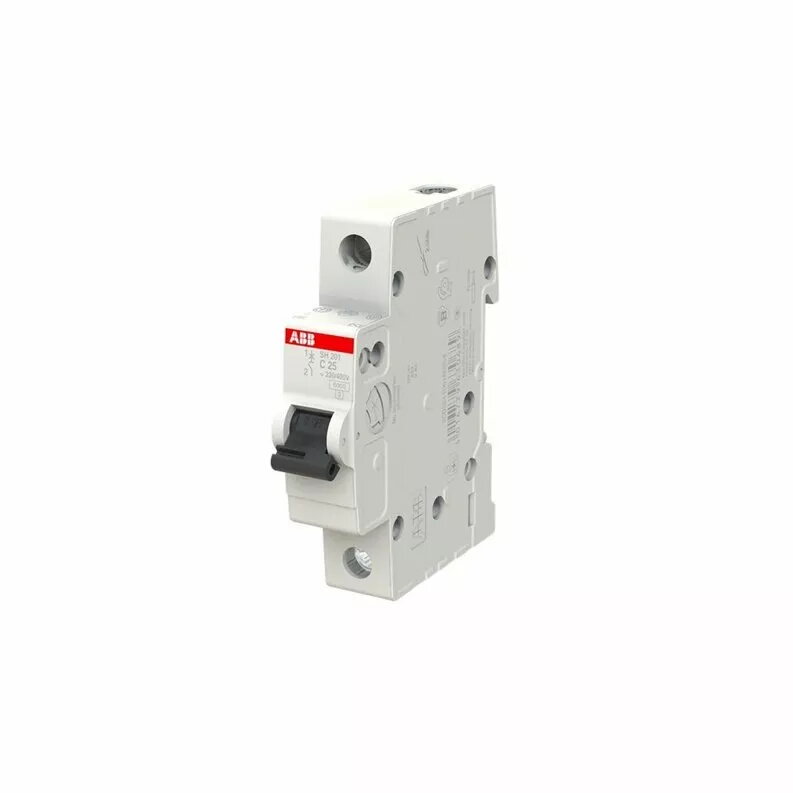

Автоматический выключатель ABB SH201-C25A 1P C 25A 6 кА

ABB SH201-C25A — однополюсный (1P) миниавтомат, предназначенный для защиты от перегрузок и коротких замыканий в жилых и лёгких коммерческих распределительных щитах. С электромагнитно-тепловой характеристикой расцепления типа C и номинальным током 25 А он подходит для цепей с умеренными пусковыми токами, таких как освещение, розетки и небольшие моторные нагрузки. Устройство обеспечивает отключающую способность 6 кА, что обеспечивает безопасное прерывание тока при неисправности.

Преимущества

Модель SH201-C25A сочетает компактный форм-фактор для установки на DIN-рейку с надёжной термо-магнитной защитой, обеспечивая предсказуемое срабатывание при перегрузках и коротких замыканиях. Кривая типа C допускает кратковременные пусковые токи без ложных срабатываний, при этом обеспечивает быстрое отключение при длительных перегрузках. Стандартные габариты и нанесённая маркировка упрощают монтаж и замену в распределительном щите.

Подходит для (задачи / случаи использования)

• Осветительные линии в жилых и коммерческих помещениях
• Цепи розеток и защита бытовых приборов небольшой мощности
• Цепи с умеренными пусковыми токами (небольшие насосы, моторы)
• Защита однофазных распределительных щитов и ответвлений

Когда может не подойти

Этот однополюсный автомат на 25 А не подходит для трёхфазных цепей или ситуаций, где требуется одновременное отключение всех фаз. Он может быть недостаточен при необходимости более высокой отключающей способности свыше 6 кА или при необходимости специальной характеристики срабатывания для промышленных нагрузок. Для крупномасштабных моторов и больших пусковых токов следует выбирать другое исполнение или более высокий номинал.

Ключевые характеристики

• Полюсов: 1 (однополюсный)
• Характеристика срабатывания: тип C (термо-магнитный)
• Номинальный ток: 25 A
• Отключающая способность: 6 кА
• Монтаж: конструкция миниавтомата для DIN-рейки
• Применение: защита от перегрузок и коротких замыканий в жилых и лёгких коммерческих цепях

Как использовать

Установите автомат на стандартную DIN-рейку в распределительном щите, соблюдая полярность и соответствие сечений проводников для цепи на 25 А. Подключите фазный и нагрузочный провод к обозначенным клеммам и зафиксируйте соединения согласно рекомендуемому моменту затяжки. Используйте тумблер для включения и выключения цепи; при отключении устраните причину, проверьте проводку и нагрузку, затем верните рычаг в положение ВКЛ для восстановления работы.

На что обратить внимание перед покупкой

• Убедитесь, что номинал 25 A соответствует сечению проводников и нагрузке в цепи
• Проверьте, подходит ли характеристика типа C для подключаемых приборов (умеренные пусковые токи)
• Подтвердите, что отключающая способность 6 кА соответствует уровню короткого замыкания в установке
• Проверьте свободное место в щите и совместимость с DIN-рейкой

Рекомендации по эксплуатации

Применяйте SH201-C25A для стандартной защиты бытовых и лёгких коммерческих цепей и согласуйте его с вышестоящими защитными устройствами. При наличии высоких пусковых токов или специальных требований к селективности проконсультируйтесь со специалистом для подбора более подходящего типа или номинала автоматического выключателя.
