HDMI-репитер ATEN khrep05 — поддержка 4Kx2K 60Hz

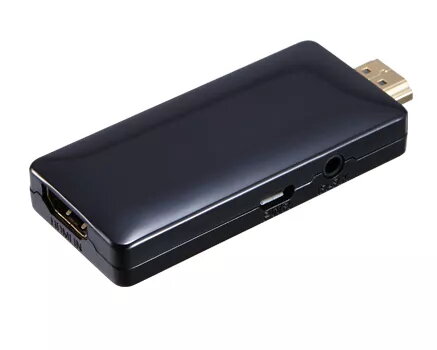

ATEN HDMI repeater khrep05 — компактный inline‑усилитель сигнала HDMI, предназначенный для продления передачи и сохранения качества изображения до 4Kx2K @ 60Hz (3840x2160/60Hz). Устройство подключается, как правило, в конце HDMI‑кабеля рядом с дисплеем и восстанавливает ослабленный сигнал для стабильной работы при больших длинах кабелей. Поддерживаются функции HDMI 2.0, 3D‑видео, глубокие цветовые режимы (8/10/12 бит) и совместимость с HDCP 1.4. В большинстве случаев питание осуществляется по шине HDMI; при необходимости можно подключить адаптер 5V/1A с micro‑USB.

Преимущества

Репитер усиливает и восстанавливает ухудшенный HDMI‑сигнал, устраняя мерцание, пропадание или отсутствие изображения при долгих кабельных трассах. Поддерживает передачу данных HDMI до 6 Гбит/с и рабочую частоту TMDS до 600 МГц. Устройство совместимо с широким набором разрешений, включая распространённые PC‑режимы, и применяет цифровую обработку сигнала для более точной передачи цвета. На боковой панели имеется выход IR‑RX для подключения внешнего ИК‑приёмника.

Подходит для

• Удлинения HDMI‑соединений на большие расстояния
• Домашних кинотеатров и телевизионных установок
• Конференц‑залов и AV‑систем для переговорных
• Профессиональных AV‑инсталляций с требованием стабильной передачи 4K@60Hz
• Ситуаций с ослабленным, прерывистым или нестабильным HDMI‑сигналом

Ключевые характеристики

• Модель: ATEN khrep05
• Версия HDMI: HDMI 2.0
• Максимальное разрешение: 4Kx2K @ 60Hz (3840x2160/60Hz)
• Пропускная способность TMDS: до 6 Гбит/с; частота TMDS до 600 МГц
• Глубина цвета: 8/10/12 бит
• 3D: поддерживается
• HDCP: совместимость с HDCP 1.4
• Питание: по шине HDMI; опционально адаптер 5V/1A micro‑USB
• IR: боковой выход IR‑RX для внешнего приёмника
• Поддерживаемые разрешения: стандартные HD и PC‑режимы (480i/p, 576i, 720p, 1080i/p и 2160p@60Hz; VGA/SVGA/XGA/SXGA/UXGA)
• Рекомендуемый кабель HDMI: медные проводники, минимум 24 AWG
• MPN/EAN: khrep05 / 8592220014209

Как использовать

Подключите репитер в разрыв HDMI‑кабеля у дисплея: подключите кабель от источника к входу репитера, а выход репитера — к экрану. В большинстве случаев устройство будет питаться по HDMI. Если питание недостаточно, подключите адаптер 5V/1A с micro‑USB. Для управления через ИК подключите внешний ИК‑приёмник к боковому IR‑RX выводу. Используйте качественный HDMI‑кабель с медными проводниками (рекомендуется минимум 24 AWG) для обеспечения наилучшей целостности сигнала.

Рекомендации по использованию

Для стабильной передачи 4K@60Hz применяйте высококачественные HDMI‑кабели с медными проводниками (рекомендуется 24 AWG). Если после установки репитера проблемы с изображением не исчезли, проверьте тип и длину кабеля, наличие питания у репитера (подключите micro‑USB адаптер при необходимости) и совместимость HDMI/HDCP источника и дисплея.
