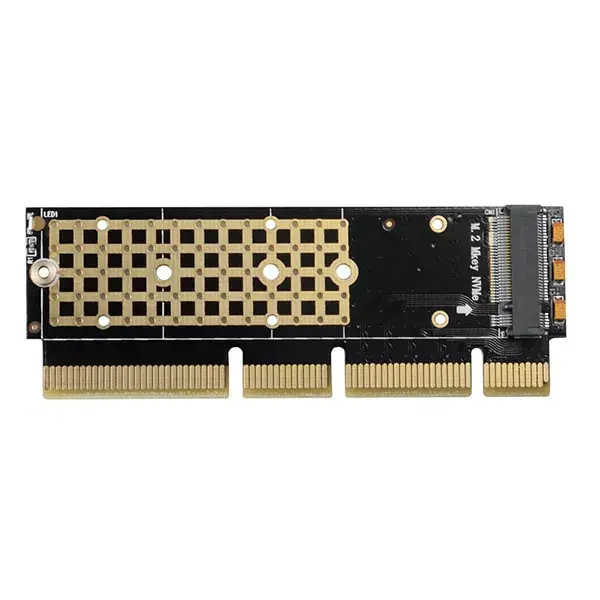

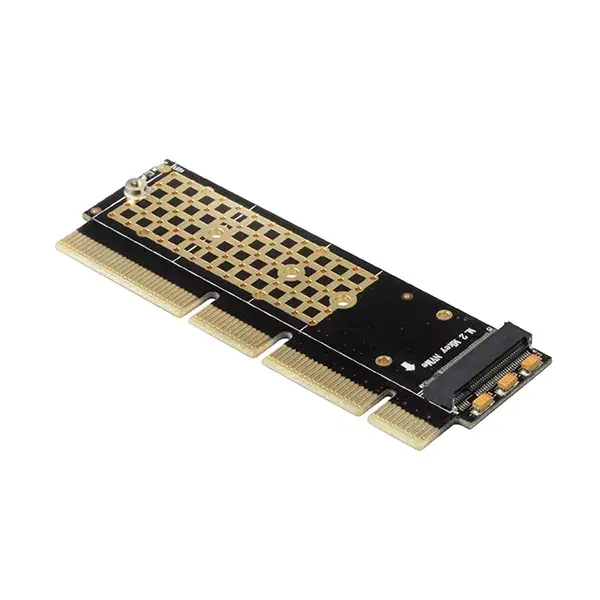

Интерфейсная карта Axagon PCEM2-1U

Внутренний адаптер AXAGON PCEM2-1U позволяет подключить NVMe (PCI‑Express) M.2 SSD к настольному компьютеру или серверу через слот PCI‑Express. Компактные габариты (90 x 22 x 5 мм) подходят для систем без штатного M.2 слота, включая 1U стоечные серверы и корпуса низкого профиля, при этом карта поддерживает установку в слоты x4, x8 и x16.

Преимущества

Адаптер поддерживает M.2 NVMe SSD форматов до 22 x 80 мм (2230, 2242, 2260, 2280) и совместим с модулями M key и B+M key, как односторонними, так и двусторонними, без ограничений по ёмкости. Интерфейс PCI‑Express 3.0 x4 обеспечивает пропускную способность до 8 ГБ/с (двунаправленно). Устройство работает без установки драйверов (Plug and Play) и позволяет загружаться с установленного SSD. Термопрокладка и медные вентиляционные отверстия улучшают отвод тепла, а светодиод индицирует подключение и передачу данных.

Подходит для

• Добавления NVMe M.2 накопителя в настольный ПК без M.2 слота
• Модернизации хранилища в 1U стоечных серверах и корпусах низкого профиля
• Использования NVMe SSD в слотах PCIe x4, x8 или x16

Ключевые характеристики

• Интерфейс хоста: PCI‑Express 3.0, совместим с PCIe 1.0a/1.1/2.0/2.1
• Линии PCIe: x4 (совместимость со слотами x4/x8/x16)
• Пропускная способность: до 8 ГБ/с (двунаправленно) на PCIe 3.0 x4
• Выход: NGFF 75‑pin M‑key слот для NVMe PCI‑Express M.2 SSD
• Поддерживаемые размеры M.2: 2230, 2242, 2260, 2280 (до 22 x 80 мм)
• Поддерживаемые типы ключей: M key и B+M key NVMe
• Поддержка односторонних и двусторонних M.2 SSD; ограничений по ёмкости адаптер не накладывает
• Габариты: 90 x 22 x 5 мм; вес: 10 г
• Питание: питание от шины PCI‑Express, внешнее питание не требуется
• Операционные системы: Windows 7/8/8.1/10/11, Windows Server 2008 R2/2012/2016 (32/64‑бит), Linux kernel 2.6.31 и новее. Примечание: при использовании Windows 7 уточните совместимость SSD у производителя

Как использовать

Установите PCEM2-1U в доступный слот PCIe x4/x8/x16 на материнской плате. Вставьте совместимый NVMe M.2 SSD в NGFF 75‑pin M‑key слот и закрепите модуль поставляемым крепежом. Нанесите прилагаемую термопрокладку в предусмотренное место для улучшения отвода тепла и контакта с медными вентиляционными поверхностями. После сборки включите систему — адаптер поддерживает Plug and Play и не требует дополнительных драйверов. При необходимости загрузки с SSD настройте BIOS/UEFI для распознавания устройства как загрузочного.

Рекомендации по использованию

Для стабильного охлаждения в компактных или 1U корпусах убедитесь в правильном размещении термопрокладки и наличии достаточной вентиляции корпуса. При работе под Windows 7 заранее проверьте поддержку выбранного M.2 SSD у производителя.
