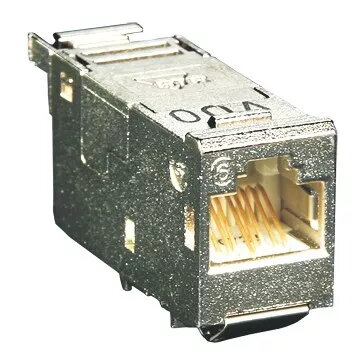

Модуль BTR E-DAT Cat.6A 8(8) RJ-45, серебристый, 41.95×14.7×19.1 мм

Компактный вставной модуль BTR E-DAT Cat.6A 8(8) с разъемом RJ-45 в серебристом корпусе из литьевого цинка. Модуль обеспечивает производительность Cat.6A до 500 МГц, сертифицирован для 10 GBit Ethernet (IEEE 802.3an) и совместим с Power over Ethernet (PoE). Габариты 41,95 × 14,7 × 19,1 мм, рассчитан на установку в патч-панели, кеystone-пластины или распределительные рамы для обеспечения высокоскоростного подключения в структурированных кабельных системах.

Преимущества

Металлический корпус обеспечивает механическую прочность и экранирование, а соответствие требованиям GHMT PVP и класса EA по ISO/IEC 11801:2008 Ed.2.1 гарантирует стабильную передачу сигналов Cat.6A до 500 МГц. Удобное для монтажа оконечивание поддерживает жёсткие жилы AWG 24/1–22/1 и многожильные провода AWG 26/7. Идентификация цветов проводов реализована по схемам TIA/EIA-568A и TIA/EIA-568B, а модуль допускает быстрое введение пар в E-DAT modul loader без специальных инструментов. Натяжение кабеля фиксируется стяжками у самого модуля.

Подходит для

• сетей 10 GBit Ethernet
• структурированных кабельных систем с требованием Cat.6A
• устройств с поддержкой PoE и подачи питания по кабелю
• патч-панелей, кеystone-пластин и распределительных рам

Основные характеристики

• Бренд: BTR
• Модель / MPN: 130910-I
• EAN: 4250184105473
• Разъем: модуль вставной RJ-45, 8(8) контактов
• Класс: Cat.6A, Class EA до 500 МГц (ISO/IEC 11801:2008 Ed.2.1)
• Ethernet: сертифицирован для 10 GBit Ethernet (IEEE 802.3an)
• PoE: совместим с Power over Ethernet
• Корпус: литьевой цинк (серебристый)
• Размеры: 41,95 × 14,7 × 19,1 мм
• Оконечивание: поддержка жил AWG 24/1 - 22/1 и многожильных AWG 26/7; поддержка TIA/EIA-568A и -568B

Как использовать

Снимите изоляцию кабеля до требуемой длины и расправьте пары. Выберите схему разводки TIA/EIA-568A или TIA/EIA-568B и вставьте провода в E-DAT modul loader в соответствии с цветовой маркировкой. Выполните оконечивание модулем — для монтажа специальных инструментов не требуется. Закрепите кабель стяжками для обеспечения защиты от натяжения и установите вставной модуль в патч-панель, кеystone-пластину или распределительную раму.

Рекомендации по использованию

Для обеспечения заявленной производительности Cat.6A и 10 GBit проверяйте правильность порядка пар и соблюдайте рекомендованные радиусы изгиба кабеля во время установки. При использовании экранированных компонентов обеспечьте корректное заземление и экранирование.
