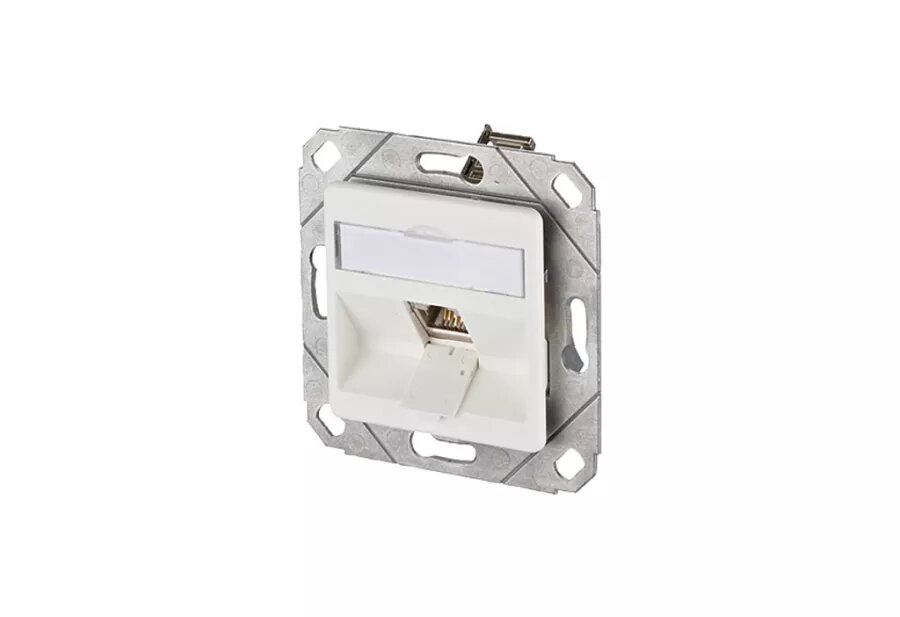

Розетка RJ-45 BTR NETCOM 1309111102-E Серебристая Белая

Розетка RJ-45 BTR NETCOM 1309111102-E — это оконечный модуль с E-DAT модулем, предназначенный для монтажа в кабельных каналах. Компонентно протестирована и сертифицирована по классу EA (Cat.6A) в соответствии с ISO/IEC 11801 Ed.2.2 и сопутствующими стандартами, имеет сертификацию GHMT и испытана до 500 МГц. Поддерживает 10 Gbit Ethernet (IEEE 802.3an), питание по кабелю (PoE, PoE+ и UPoE) и HDBaseT. Корпус доступен с крышками перламутрово-белого (RAL 1013) или чисто-белого (RAL 9010) цвета с матовой структурированной поверхностью; предусмотрены пылезащитные крышки и окно для этикетки; идентификационные наклейки включены в комплект.

Преимущества

Данная розетка обеспечивает класс EA с компонентной сертификацией и тестированием до 500 МГц, что обеспечивает стабильную работу 10 Gbit Ethernet и PoE/UPoE. E-DAT модуль и восьмиконтактные IDC-разъёмы BTR упрощают прокладку и обжатие как твёрдых (AWG 26/1–22/1), так и многожильных (AWG 26/7–22/7) проводников. Нанесена маркировка для T568A и T568B; штекерный модуль выполнен под углом 45° вниз для монтажа в канале; предусмотрена точка крепления для стяжки кабеля. Совместимость с «design» центральными блоками линий коммутации и наличие окна для этикетки упрощают идентификацию.

Подходит для

• Сетей Ethernet высокой пропускной способности до 10 Gbit/s
• Устройств с питанием PoE, PoE+ и UPoE
• Распределения сигналов HDBaseT
• Окончаний и коммутации в кабельных каналах

Ключевые характеристики

• Модель: BTR NETCOM 1309111102-E
• Стандарты: ISO/IEC 11801 Ed.2.2 (класс EA), DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51
• Сертификация: компонентное тестирование GHMT
• Тестовая частота: до 500 МГц
• Скорость передачи данных: до 10 Gbit/s (IEEE 802.3an)
• Разъёмы: BTR 8-контактный IDC (изоляционное прокалывающее соединение)
• Типы кабелей: твёрдые AWG 26/1–22/1 и многожильные AWG 26/7–22/7
• Маркировка жил: T568A / T568B

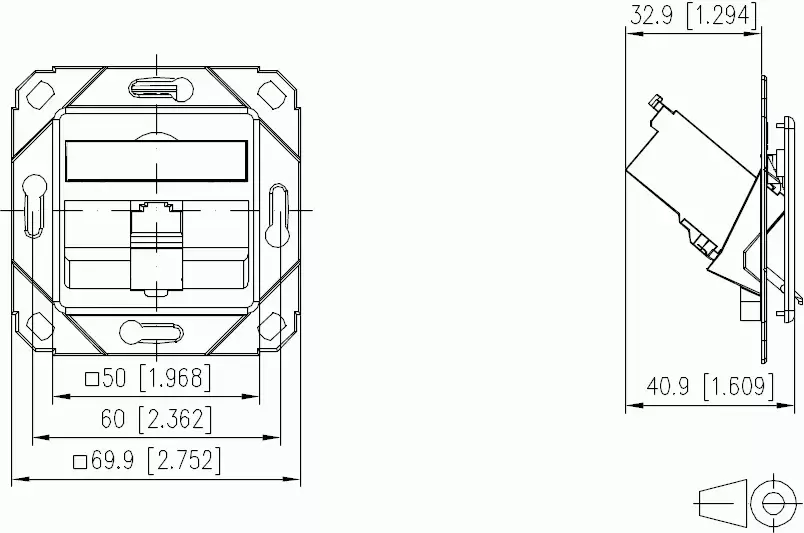

• Монтаж: для установки в кабельный канал (штекер 45° вниз)
• Цвет корпуса: перламутрово-белый RAL 1013 или чисто-белый RAL 9010

Как использовать

Подготовьте кабель, расположите жилы в соответствии с маркировкой T568A или T568B и зафиксируйте их в IDC с помощью подходящего инструмента. Установите модуль в кабельный канал так, чтобы штекер был направлен под углом 45° вниз, закрепите кабель с помощью точки натяжения и стяжки, наденьте крышку и пылезащитные элементы при необходимости, затем вставьте идентификационную наклейку в окно для этикетки.

Рекомендации по использованию

Для обеспечения надёжной работы на 10 Gbit используйте кабель Cat.6A и соблюдайте правила подготовки жил и обжатия IDC. Данный модуль предназначен исключительно для монтажа в кабельных каналах и не подходит для стандартных монтажных коробок или полостных стен.
