Кабель BTR NETCOM M12 2m

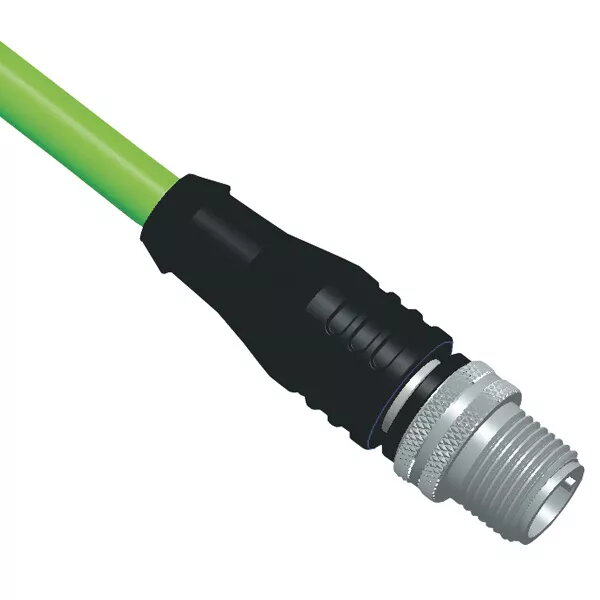

Кабель BTR NETCOM M12 длиной 2 м — экранированная линия Ethernet категории Cat.5e, выполненная в соответствии со стандартом IEC 61076-2-101. Кабель оснащён прямым M12-разъёмом D-кодирования на 4 контакта и зелёной внешней оболочкой из PUR. Конструкция включает 2x2xAWG22 (0,75 мм) скрученных жил с пластиковой фольгой, внутреннюю оболочку FRNC с алюминизированной пластиковой фольгой и общий экран из лужёной медной оплётки с примерно 85% покрытием. Применяется для промышленной проводки Profinet (WS-GE-BL-OR) и обеспечивает надёжное соединение для систем автоматизации и управления.

Преимущества

Кабель обеспечивает стандартизованные D-кодированные M12-соединения в соответствии с IEC 61076-2-101 и передачу данных уровня Cat.5e. Многослойное экранирование (фольга и лужёная оплётка) вместе с FRNC-внутренней оболочкой повышают помехозащищённость и механическую прочность. Внешняя оболочка из PUR и скрученные жилы AWG22 обеспечивают гибкость и стойкость к условиям промышленной эксплуатации, а экструдированное покрытие на коннекторах улучшает герметичность и долговечность соединений.

Подходит для

• Промышленных сетей Ethernet и проводки Profinet
• Систем автоматизации и управления на производстве
• Соединений с прямыми разъёмами M12 D-код
• Установок, где требуются гибкие кабели, устойчивые к маслам и истиранию

Ключевые характеристики

• Длина: 2 м
• Стандарт: IEC 61076-2-101
• Категория кабеля: Cat.5e
• Разъём: 4-контактный D-кодированный прямой M12
• Жилы: 2x2xAWG22 (0,75 мм) скрученные
• Внутренняя оболочка: FRNC с алюминизированной пластиковой фольгой
• Общий экран: лужёная медная оплётка, ~85% покрытия
• Внешняя оболочка: зелёный PUR
• Применение: проводка Profinet (WS-GE-BL-OR)

Как использовать

Прокладывайте кабель между совместимыми M12 портами в соответствии с рекомендациями производителя оборудования. Убедитесь, что разъёмы полностью вставлены и затянуты с требуемым моментом для M12-соединений. Избегайте резких изгибов, соблюдайте минимальный радиус изгиба для сохранения характеристик кабеля; защищайте кабель от повреждений при сдавливании и чрезмерного растяжения. Выполняйте прокладку и оконцовку согласно практике проводки Profinet для сохранения целостности сигнала.

Рекомендации по эксплуатации

Рекомендуется использовать кабель для стационарных или полугибких промышленных установок, где необходима экранированная связь D-код M12 и уровень Cat.5e. Для долговечности избегайте воздействия температур и агрессивных химикатов, выходящих за пределы свойств PUR-оболочки, и проверяйте уплотнения разъёмов при использовании в условиях мойки или сильного загрязнения.
