Модуль сетевого коммутатора Cisco C-NIM-2T Gigabit Ethernet 1000BASE-TX

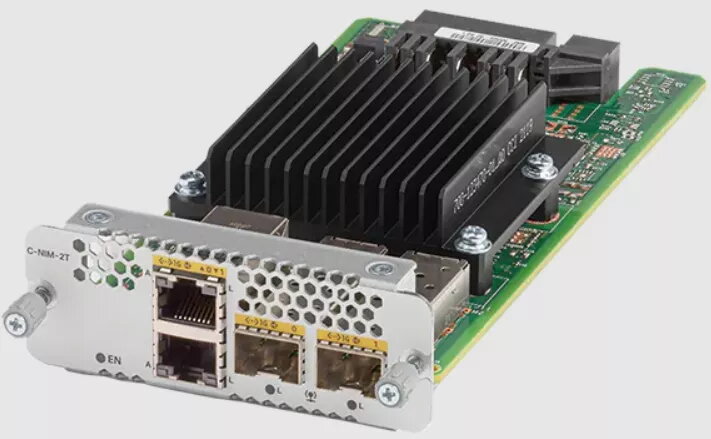

Модуль Cisco C-NIM-2T — это комбинированный сетевой интерфейсный модуль с двумя медными портами RJ-45 и двумя оптическими SFP-портами, организованными в две независимые группы портов. В каждой группе по одному RJ-45 и одному SFP-порту; можно одновременно использовать по одному порту из каждой группы для гибкого выбора типа среды передачи для WAN-соединений. RJ-45 порты поддерживают 100BASE-TX и 1000BASE-T, а SFP-порты — 100BASE-FX и 1000BASE-X. Модуль поддерживает 256-битный WAN MACsec и совместим с платформами Cisco Catalyst 8200 Series, 8200L и всеми платформами 8300 Series.

Преимущества

C-NIM-2T сочетает медные и оптические интерфейсы в одном модуле, что позволяет менять медиа без замены аппаратуры. Поддержка скоростей 100/1000 Мбит/с на медных и оптических портах обеспечивает гибкость при интеграции в смешанные сети. Аппаратная поддержка WAN MACsec (256-бит) повышает безопасность каналов WAN. Совместимость с сериями Catalyst 8200/8200L и 8300 упрощает интеграцию в существующую инфраструктуру.

Подходит для

• Филиальных маршрутизаторов и WAN-устройств на периферии сети, требующих медных и оптических аплинков
• Сетей, где важна возможность выбирать тип порта без замены модуля
• Сред с требованием защищённых MACsec WAN-соединений

Ключевые характеристики

• Порты: 2 × RJ-45 (100BASE-TX / 1000BASE-T) и 2 × SFP (100BASE-FX / 1000BASE-X)
• Группировка портов: две группы, в каждой 1 × RJ-45 + 1 × SFP; одновременно активен один порт в группе
• Безопасность: 256-битный WAN MACsec
• Совместимость: Cisco Catalyst 8200 Series, 8200L и все платформы 8300 Series
• Физические размеры: 89 мм (ширина) × 184 мм (глубина) × 32 мм (высота)

Как использовать

Установите C-NIM-2T в совместимый шасси Cisco Catalyst 8200/8200L или 8300 Series в соответствии с руководством по установке платформы. Настройте группы портов так, чтобы нужный тип носителя (медь или оптика) был активен в каждой группе; автосогласование выберет 100 или 1000 Мбит/с в зависимости от подключённых модулей и кабеля. Включите и настройте WAN MACsec на платформе для защиты трафика по поддерживаемым каналам. Для оптики используйте SFP-модули, сертифицированные для данной платформы, а для меди — кабели категории 5e/6/6A по требованиям скорости.

Рекомендации по использованию

Планируйте использование портов для каждого объекта таким образом, чтобы в каждой группе был активен только один порт в соответствии с доступными типами линий. Применяйте сертифицированные SFP-модули Cisco и следуйте руководствам Catalyst при настройке MACsec для обеспечения совместимости и безопасности.
