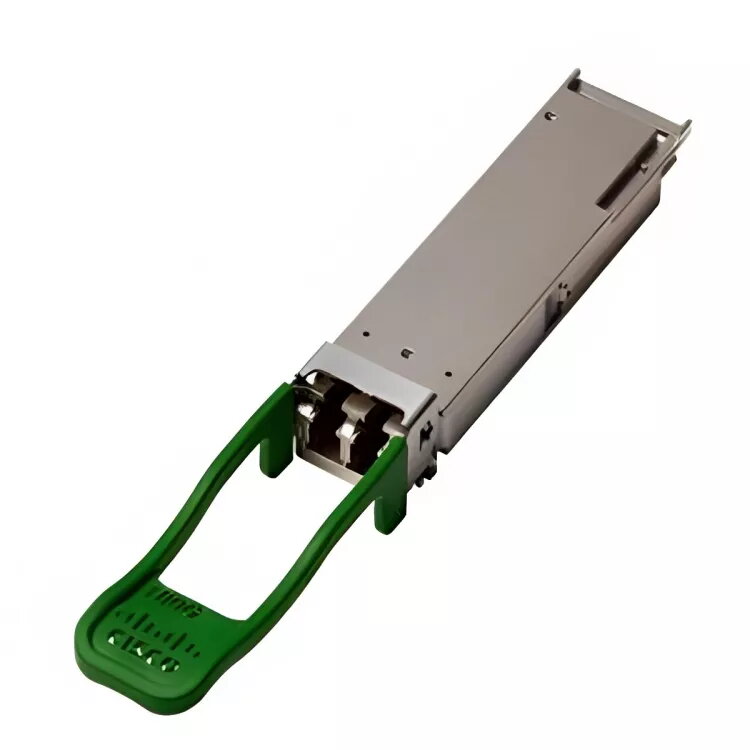

Модуль сетевого трансивера Cisco QSFP-100G-SM-SR=

Cisco QSFP-100G-SM-SR — это модуль оптического трансивера QSFP на 100 Гбит/с, предназначенный для компактных высокоплотных и энергоэффективных подключений в дата‑центрах, системах высокопроизводительных вычислений, на ядре и в агрегации корпоративных сетей, а также в сетях провайдеров. Модуль поддерживает длины каналов до 2 км по стандартному одномодовому волокну G.652 с разъемами duplex LC; 100G сигнал передаётся по четырём длинам волн с внутренним мультиплексированием и демультиплексированием. Типовая рабочая длина волны — 1331 нм, потребление примерно 3,5 Вт. Устройство соответствует требованиям RoHS и WEEE и поставляется с гарантией 5 лет.

Преимущества

Модуль в форм-факторе QSFP обеспечивает высокую плотность портов при сравнительно низком энергопотреблении. Оптический запас канала 4,2 дБ позволяет компенсировать потери от патч‑панелей и соединителей в структурах дата‑центров, обеспечивая до 2 км досягаемости на одномодовом волокне G.652. Соответствие отраслевым стандартам гарантирует совместимость с другими 100G QSFP решениями, а экологические сертификаты подтверждают соответствие регламентам.

Подходит для

• Длинных соединений в дата‑центрах до 2 км
• Межсоединений в системах высокопроизводительных вычислений
• Соединений в ядре и агрегации корпоративных сетей
• Транспортных сегментов у провайдеров на 100G

Ключевые характеристики

• Форм‑фактор: QSFP (Quad Small Form‑Factor Pluggable)
• Скорость передачи: 100 Гбит/с (100000 Мбит/с)
• Длина волны: 1331 нм (мультиплекс из четырёх длин волн)
• Тип волокна: одномодовое G.652, duplex LC
• Максимальная длина: до 2 км
• Оптический запас: 4,2 дБ
• Типовое энергопотребление: 3,5 Вт
• Соответствие: RoHS, WEEE
• Гарантия: 5 лет
• Номер производителя (MPN): QSFP-100G-SM-SR=
• EAN: 0882658930508

Как использовать

Установите QSFP-100G-SM-SR в совместимый QSFP‑порт коммутатора, маршрутизатора или оптического транспондера согласно инструкциям производителя хост‑оборудования по установке и обращению при «горячей» замене. Подключите duplex LC одномодовые волоконно‑оптические кабели, соблюдая полярность и чистоту коннекторов. Проверьте состояние линка и скорость в интерфейсе управления хоста. Для корректной работы убедитесь в совместимости прошивки трансивера и платформы хоста и придерживайтесь примечаний по совместимости оборудования.

Рекомендации по эксплуатации

Используйте сертифицированные одномодовые duplex LC кабели G.652 и поддерживайте коннекторы в чистом состоянии. При проектировании линий, близких к 2 км, учитывайте запас на потери в коннекторах и сплайсах относительно оптического запаса 4,2 дБ. Подтвердите совместимость с конкретными линейными картами и транспондерами на базе QSFP в вашей системе.
