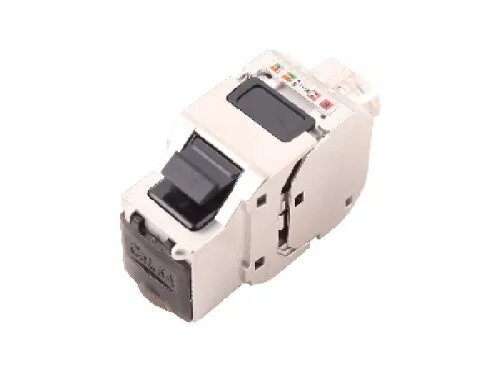

Keystone разъем RJ45 CAT6 UTP 8P8C без инструментов, electro base SS-1xRJ45-PR

Electro base SS-1xRJ45-PR — это keystone RJ45 разъем категории CAT6 UTP 8P8C с безинструментальным подключением, предназначенный для быстрого и надёжного завершения Ethernet-кабелей. Компактный модуль вставляется в стандартные keystone-отверстия на лицевых панелях, патч-панелях и монтажных коробках, что обеспечивает оперативную установку без применения пружинных или пайковых инструментов. Разъем рассчитан на работу в сетях CAT6 UTP, обеспечивая передачу данных для Gigabit Ethernet и других распространённых сетевых протоколов.

Преимущества

Безинструментальное подключение позволяет выполнять обжим проводов быстро и просто — достаточно вставить жилы в соответствующие слоты, что сокращает время монтажа и уменьшает потребность в специальном оборудовании. Keystone-формат гарантирует совместимость с большинством панелей и рамок. Золотое покрытие контактов снижает контактное сопротивление и повышает коррозионную стойкость, а конструкция корпуса фиксирует провод и сохраняет правильное расположение жил для стабильной передачи данных.

Подходит для

• Домовых и малых офисных сетей Ethernet
• Установки в патч-панели и лицевые панели с keystone-местами
• Модернизации кабельных систем до CAT6 UTP
• Временных или быстро разворачиваемых сетевых решений

Ключевые характеристики

• Тип разъема: RJ45 8P8C keystone (без инструментов)
• Категория: CAT6 UTP
• Контакты: позолоченные контакты для лучшей проводимости
• Крепление: snap-in keystone для стандартных панелей и рамок
• Совместимость с кабелем: 4-парный неэкранированный витой провод (UTP)
• Производительность: поддержка Gigabit Ethernet по CAT6
• Метод завершения: безинструментальная вставка проводников

Как использовать

Снимите внешнюю оболочку кабеля CAT6 UTP на необходимую длину, стараясь сохранить закрутку пар. Согласно цветовой маркировке на разъеме вставьте каждую жилу в соответствующий слот до упора, затем защёлкните элемент фиксации жилы или крышку для закрепления кабеля. Вставьте модуль в совместимую панель или рамку до характерного щелчка. По завершении проверки подключения используйте тестер кабеля для подтверждения правильности распиновки и целостности пар.

Рекомендации по использованию

Для достижения оптимальных результатов соблюдайте правила монтажа CAT6: не допускать резких перегибов кабеля, минимизировать расплетение пар при зачистке и придерживаться допустимых длиновых ограничений трасс. Выберите схему распиновки (T568A или T568B) заранее и всегда проверяйте соединение тестером после установки.
