Тестер кабеля EQUIP — RJ45, BNC, RJ11/RJ12, PoE, питание 9 В, чёрный

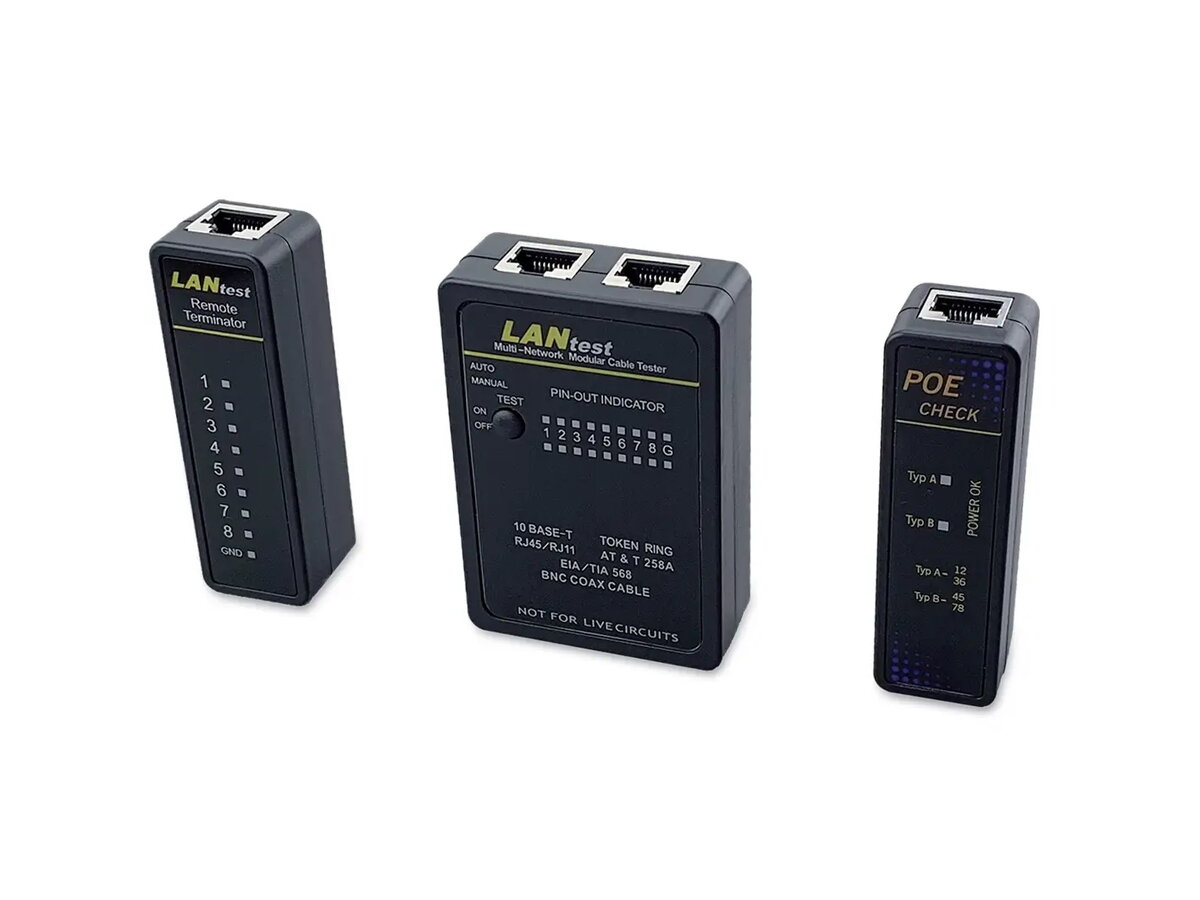

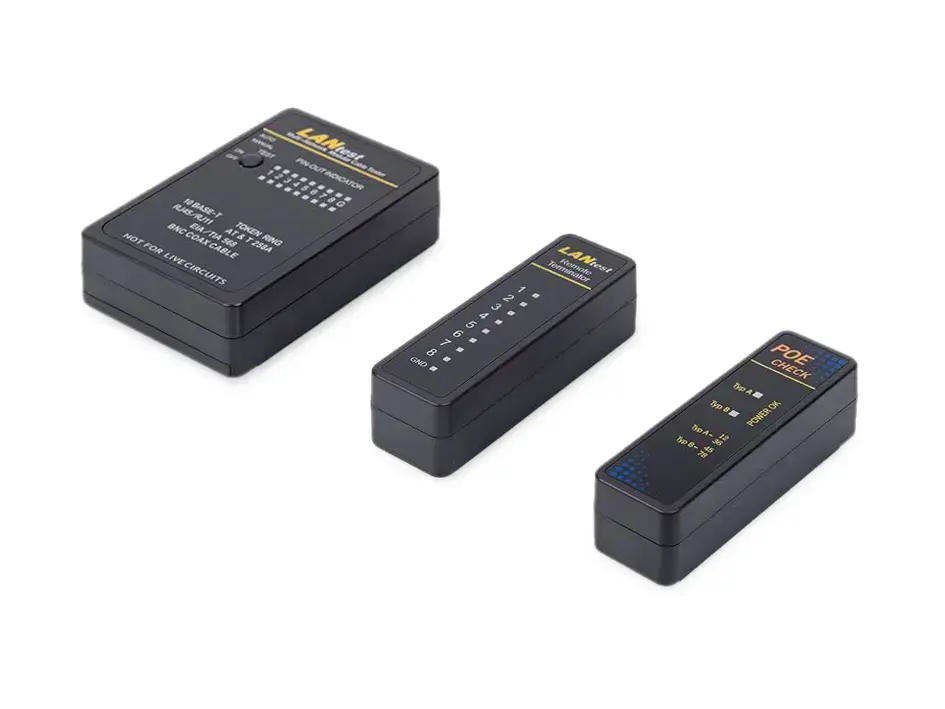

Портативный тестер сетевых кабелей EQUIP предназначен для диагностики медных кабелей и проверки Power over Ethernet (PoE). Компактный чёрный прибор поддерживает разъёмы RJ45, RJ11/RJ12 и BNC и выполняет тесты на целостность проводников, правильность разводки, короткие замыкания и определение наличия и типа PoE. Питание осуществляется от 9 В батареи, устройство пригодно для монтажных, сервисных и ремонтных работ.

Преимущества

Тестер обеспечивает наглядное считывание результатов с помощью светодиодов, что ускоряет обнаружение обрывов, замыканий и неверной распайки пар. Прибор поддерживает проверку как патч-кордов, так и проложенных линий, имеет автоматический и ручной режимы работы. Функция определения PoE показывает наличие питания и различает Midspan и Endspan, что позволяет убедиться в подаче питания на устройства без риска повреждения оборудования.

Подходит для

• Монтажа и проверки Ethernet-кабелей (RJ45)
• Тестирования телефонных линий с RJ11/RJ12
• Проверки коаксиальных кабелей и видеолиний с BNC
• Проверки наличия и типа PoE для IP-камер, точек доступа и VoIP-телефонов
• Поиска неисправностей в патч-кордах, розетках и кабельных трассах

Ключевые характеристики

• Поддерживаемые разъёмы: RJ45, RJ11, RJ12, BNC
• Функции тестирования: проверка целостности, карта разводки, обнаружение обрывов и коротких замыканий
• PoE: определение наличия и типа (Midspan или Endspan)
• Режимы работы: автоматический и ручной
• Индикация результатов: светодиодные индикаторы статуса пар и ошибок
• Источник питания: 9 В батарея (не входит в комплект)
• Цвет: чёрный
• Габариты: примерно 109 × 23.5 × 80 мм
• Соответствие: RoHS

Как использовать

Установите 9 В батарею в корпус тестера и подключите проверяемый кабель к соответствующему разъёму (RJ45, RJ11/RJ12 или BNC). Выберите режим тестирования (авто или ручной) и запустите проверку. По светодиодам определите целостность пар, наличие обрывов или коротких замыканий и правильность разводки. Для удалённого тестирования установленных кабельных линий используйте основную и удалённую части согласно инструкции перед запуском теста. Для проверки PoE подключите Ethernet-кабель и выполните PoE-тест для определения наличия питания и его типа.

Рекомендации по эксплуатации

По возможности выполняйте проверки целостности на обесточенных кабелях; тест PoE проводите только при необходимости и избегайте подключения к устройствам, чувствительным к дополнительным источникам питания. Своевременно меняйте 9 В батарею при понижении уровня заряда и храните прибор в сухом, чистом месте. Соблюдайте правила безопасности при работе рядом с подающимся напряжением оборудованием.
