Сетевой коммутатор Ernitec ELECTRA-U06-1GB 1GB Ethernet

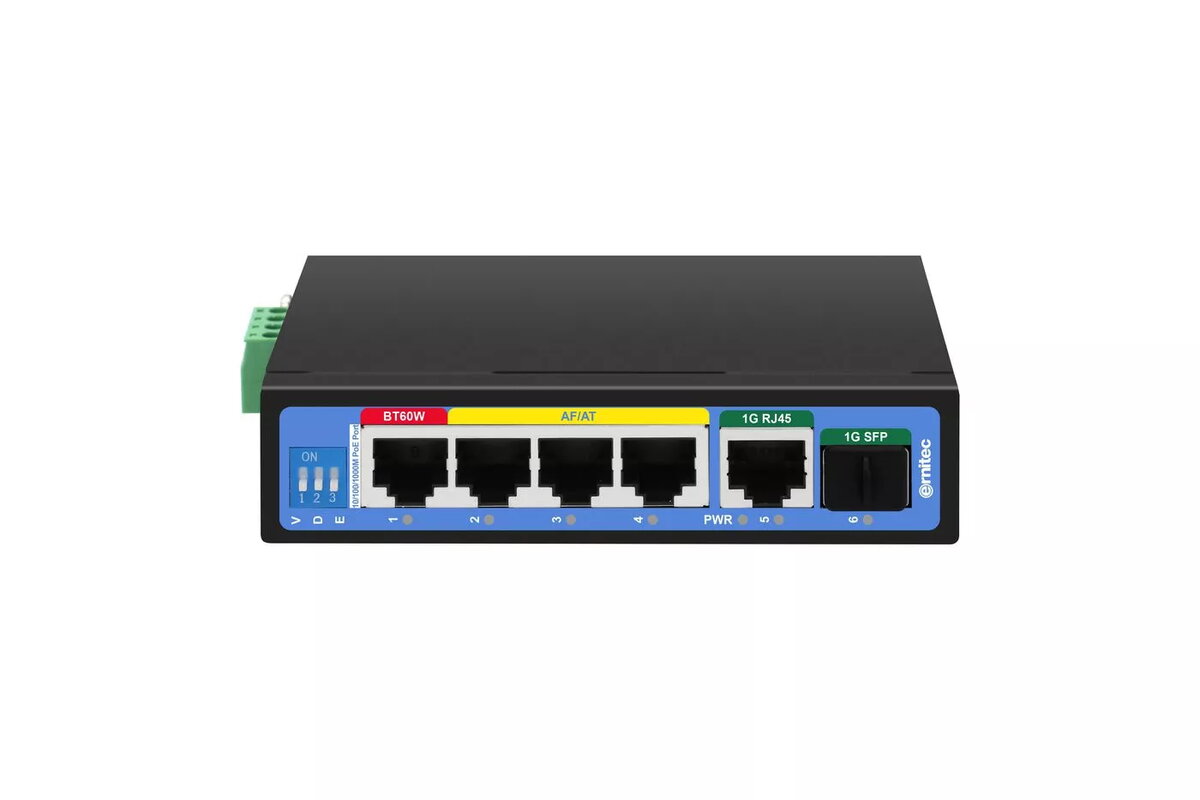

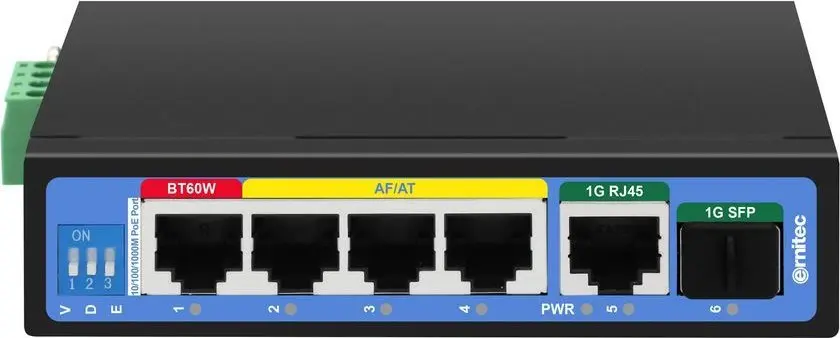

Коммутатор Ernitec ELECTRA-U06-1GB — промышленное сетевое устройство с четырьмя PoE RJ45 портами на 1000 Мбит/с, одним uplink RJ45 на 1000 Мбит/с и одним uplink SFP на 1000 Мбит/с. Порты 1–4 поддерживают стандартную PoE-подачу в соответствии с IEEE 802.3af/at; порт 1 дополнительно поддерживает 90W BT. Устройство соответствует стандартам Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z и обеспечивает управление потоком по IEEE 802.3x. Коммутатор рассчитан на широкий диапазон рабочих температур и оснащён широким входным напряжением для промышленных применений.

Преимущества

ELECTRA-U06-1GB обеспечивает гигабитную передачу данных на всех портах и подачу питания по PoE на первых четырёх портах, что упрощает прокладку кабелей и подключение устройств. Широкий температурный диапазон эксплуатации (-40°C…75°C) и входное напряжение DC48–55V с 4-контактным промышленным клеммником и разъёмом DC2.1 повышают надёжность в жёстких условиях. Наличие SFP-порта и поддержка режимов VLAN, Genius и Extend позволяют гибко строить сеть. Совместимость со стандартными Ethernet-протоколами обеспечивает лёгкую интеграцию в существующую инфраструктуру.

Подходит для (задачи / сценарии использования)

• Подача питания и гигабитного соединения для PoE-камер и точек доступа
• Промышленные и наружные установки с экстремальными температурами
• Uplink-решения для малых и средних сетей с выбором fibre (SFP) или RJ45
• Крепление на рельс DIN или на стену

Ключевые характеристики

• Порты: 4 × 1000 Мбит/с PoE RJ45, 1 × 1000 Мбит/с uplink RJ45, 1 × 1000 Мбит/с uplink SFP
• Стандарты PoE: IEEE 802.3af/at; порт 1 поддерживает 90W BT
• Стандарты Ethernet: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x
• Входное напряжение: DC 48–55V через 4-контактный клеммник и вход DC2.1
• Рабочая температура: -40°C…75°C
• Крепление: поддержка монтажа на рельс и на стену

Как использовать

Установите коммутатор на DIN-рейку или закрепите на стене с помощью поставляемых креплений. Подключите источник питания DC48–55V к 4-контактному клеммнику или к разъёму DC2.1, соблюдая полярность. Подключите сетевые устройства к портам 1–4 для одновременной передачи данных и питания; используйте uplink RJ45 или SFP для связи с магистральной сетью или оптическим каналом. При необходимости настройте режимы VLAN, Genius или Extend через интерфейс управления устройства.

Рекомендации по использованию

Перед включением режимов высокой мощности проверьте потребление подключаемых PoE-устройств (особенно при использовании порта 1 с 90W BT). Обеспечьте вентиляцию и надёжное крепление в местах с экстремальными температурами и используйте совместимые SFP-модули для оптических соединений.
