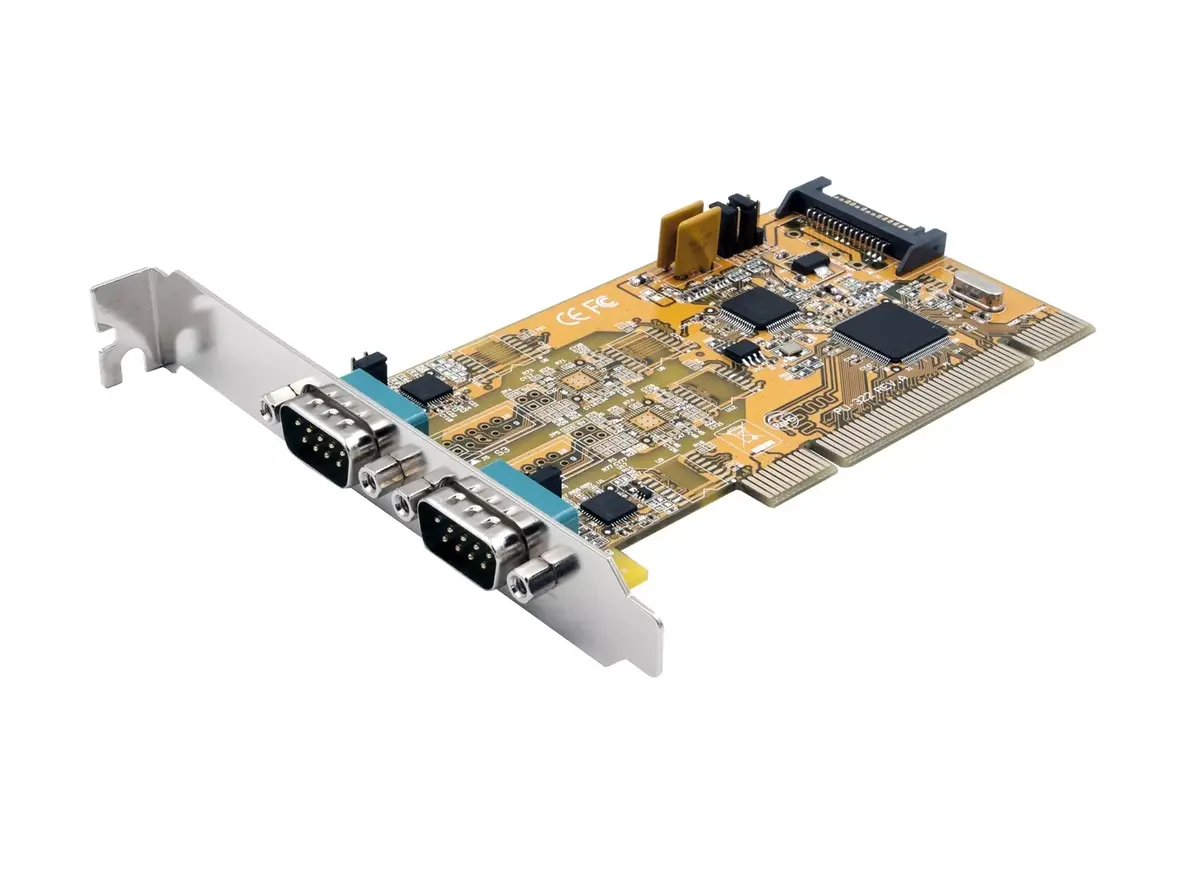

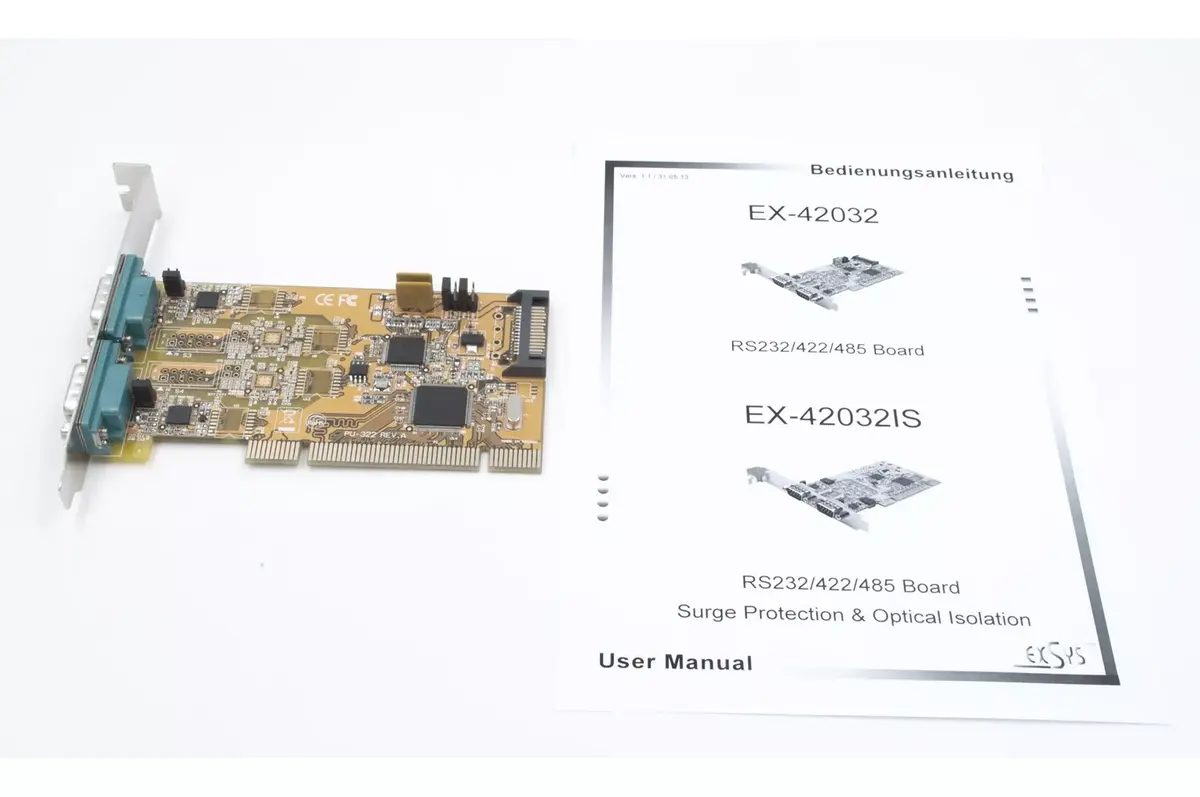

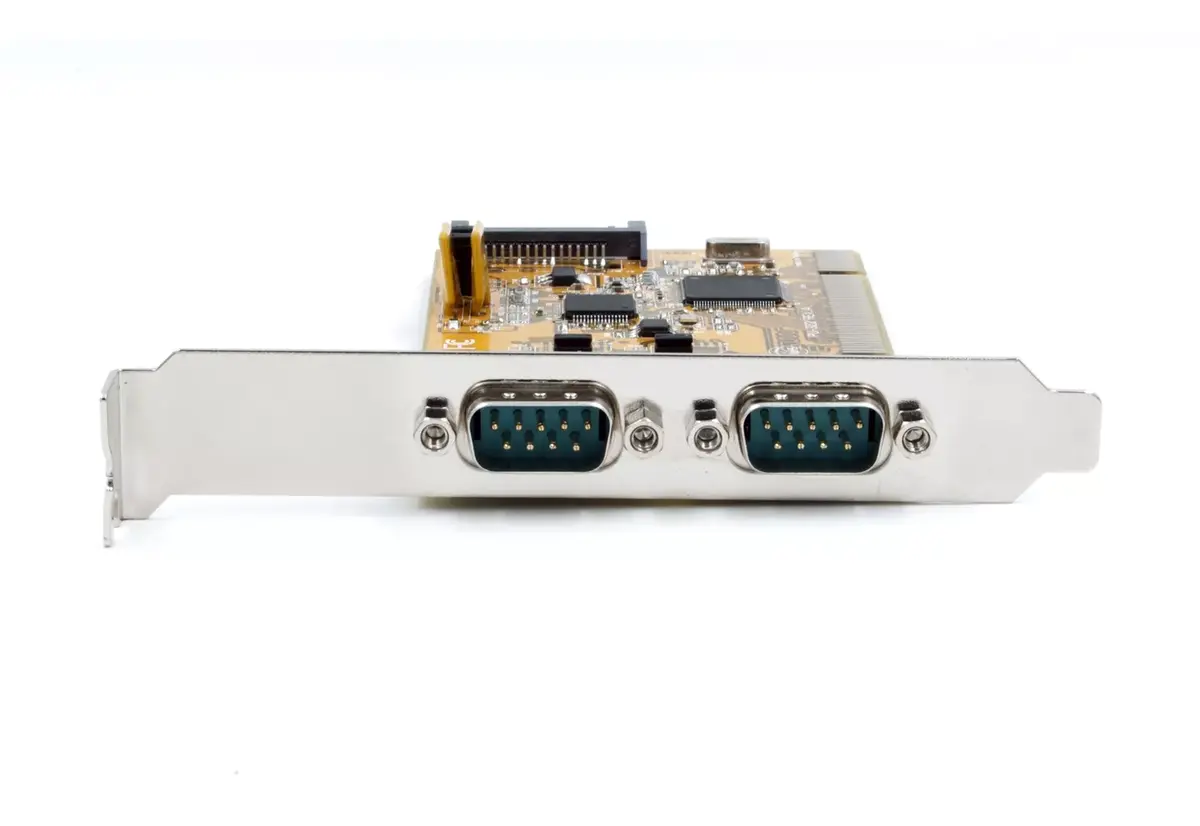

Интерфейсная карта Exsys EX-42032 Внутренний Серийный

Плата EXSYS EX-42032 для PCI добавляет два высокопроизводительных последовательных порта с возможностью выбора режимов RS-232, RS-422 и RS-485. Предназначена для установки в слот PCI или PCI-X и расширяет возможности ПК, небольшой рабочей станции или сервера двумя дополнительными каналами UART 16C550. На контакте 9 разъемов COM можно настроить подачу +5В или +12В (Power over System) для POS-устройств. Плата поддерживает plug-and-play и автоматическое управление передатчиком для RS-485.

Преимущества

EX-42032 обеспечивает гибкость подключения за счёт индивидуальной настройки каждого порта в режим RS-232, RS-422 или RS-485. Использование UART 16C550 гарантирует стабильную и производительную асинхронную передачу данных. Поддержка ATTATM Auto RS-485 упрощает управление полудуплексной шиной. Наличие настраиваемого питания на контакте 9 удобно для POS-оборудования, а совместимость с PCI/PCI-X обеспечивает простую установку в различные системы.

Подходит для

• Подключения устаревших последовательных устройств к современным ПК, рабочим станциям или серверам
• Промышленных систем управления и автоматизации с шинами RS-422/RS-485
• POS-систем, где требуется питание на контакт разъёма
• Задач, требующих надёжной асинхронной последовательной связи

Ключевые характеристики

• Интерфейсы: переключаемые RS-232, RS-422, RS-485 для каждого порта
• Порты: 2 последовательных порта на базе UART 16C550
• Шина: совместимость с PCI и PCI-X
• Питание на разъёме: настраиваемое +5В или +12В на контакте 9
• RS-485: поддержка автоматического управления передатчиком (ATTATM Auto RS-485)
• Совместимость: plug-and-play

Как использовать

Установите EX-42032 в свободный слот PCI или PCI-X на выключенном компьютере. Закрепите плату, подключите последовательные кабели к внешним разъёмам. Настройте каждый порт в требуемый режим RS-232, RS-422 или RS-485 и при необходимости выберите подачу +5В или +12В на контакт 9 для питания POS-устройств. Включите систему и дождитесь определения устройства операционной системой; при необходимости установите соответствующие драйверы.

Рекомендации по использованию

Для сохранения качества сигнала используйте экранированные кабели и обеспечьте надёжное заземление в промышленных условиях. При использовании RS-485 в мультиадресной сети соблюдайте правильное окончание линии и смещение по питанию. Перед подачей питания на контакт 9 убедитесь в совместимости напряжения с подключаемыми устройствами.
