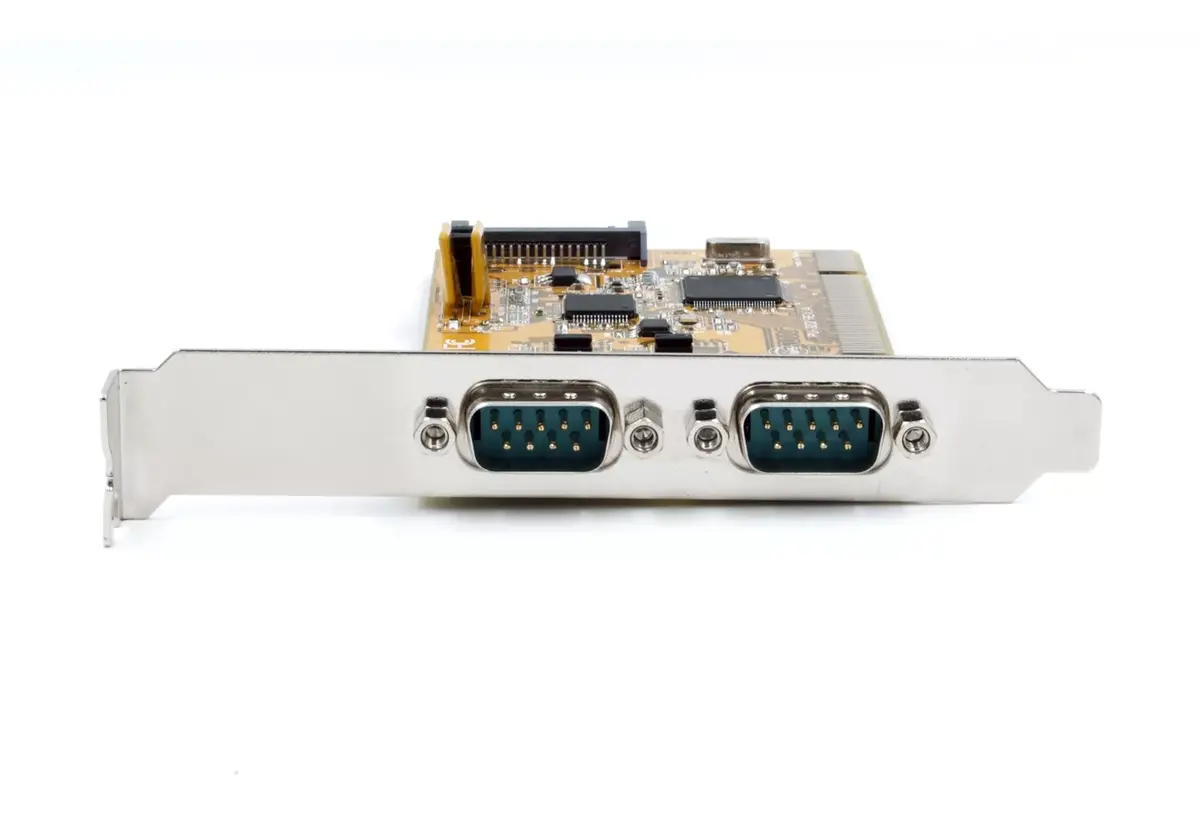

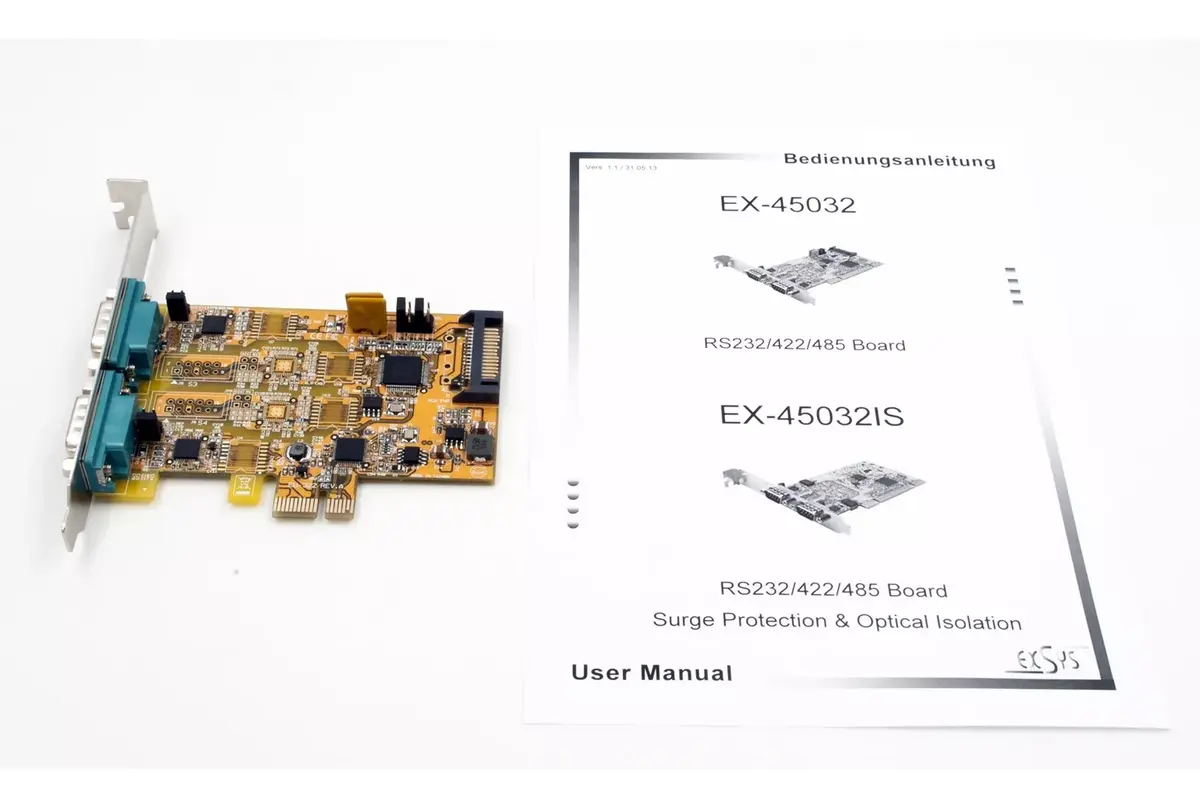

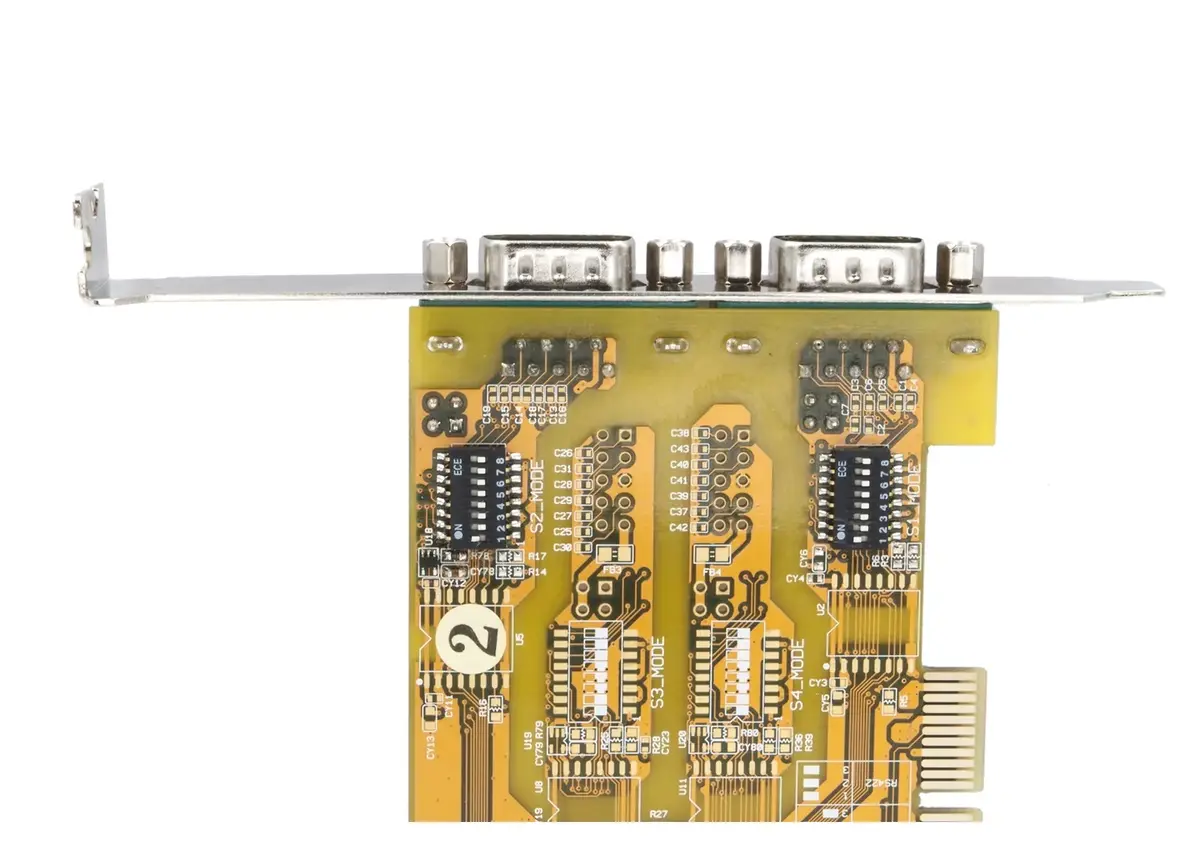

Интерфейсные карты адаптер EXSYS EX-45032

PCI I/O-карта EXSYS EX-45032 добавляет два настраиваемых последовательных порта к ПК, рабочей станции или серверу через шину PCI или PCI-X. Каждый порт поддерживает работу с UART совместимым с 16C550 и может быть независимо переключён между режимами RS-232, RS-422 и RS-485. На контакте 9 доступно POS-питание (+5 В или +12 В), поддерживается ATTATM Auto RS-485 для управления передатчиком, карта совместима с plug-and-play.

Преимущества

Карта обеспечивает гибкую последовательную связь: два порта с возможностью выбора стандарта (RS-232/422/485) и аппаратно совместимыми UART 16C550. Переключаемое POS-питание на контакте 9 упрощает интеграцию с POS-устройствами, поддержка ATTATM Auto RS-485 облегчает управление полудуплексной шиной. Форм-фактор PCI/PCI-X и plug-and-play упрощают установку в различных системах.

Подходит для

• Промышленных систем управления с требованием надёжной последовательной связи
• Торговых POS-систем и периферии
• Обеспечения совместимости с устаревшим оборудованием на серверах и рабочих станциях
• RS-485 мультидроп сетей и последовательных сетевых подключений

Ключевые характеристики

• Интерфейсы: 2 последовательных порта, выбор RS-232 / RS-422 / RS-485
• UART: совместимый с 16C550
• FIFO-буфер: 16 байт
• Биты данных: 7 или 8
• Стоп-биты: 1, 1.5 или 2
• POS-питание: +5В / +12В на контакте 9 (переключаемое)
• Шина: PCI / PCI-X
• Автоконтроль: поддержка ATTATM Auto RS-485
• MPN: EX-45032, EAN: 4718359450327

Как использовать

Установите EXSYS EX-45032 в свободный слот PCI или PCI-X на хост-системе, закрепите карту и подключите последовательные кабели к разъёмам DB9. Выберите для каждого порта требуемый стандарт (RS-232, RS-422 или RS-485) и при необходимости включите POS-питание на контакте 9. При необходимости установите драйверы от производителя; карта поддерживает plug-and-play на совместимых ОС. Для работы в режиме RS-485 соблюдайте правила терминции и схемы смещения линии и включайте ATTATM Auto RS-485 для автоматического управления передатчиком.

Рекомендации по эксплуатации

В промышленных условиях используйте экранированные последовательные кабели и надёжное заземление для снижения помех. Для сетей RS-485 соблюдайте рекомендованные терминаторы и резисторы смещения, избегайте звездообразных топологий для обеспечения стабильной многоточечной связи.
