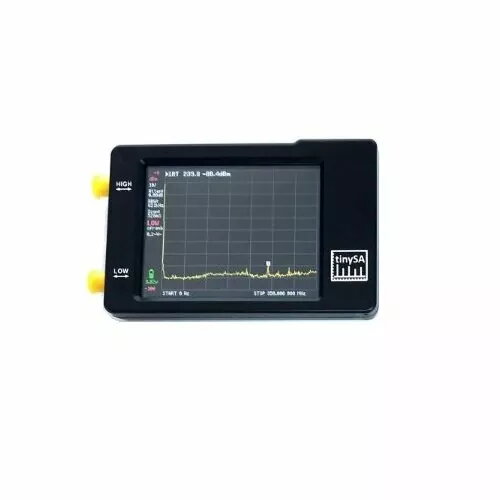

Портативный спектроанализатор extra digital TV991211 — ручной прибор для измерения радиочастот

Портативный анализатор спектра extra digital TV991211 — ручной прибор для RF-измерений, предназначенный для использования в полевых условиях и лабораториях. Обеспечивает анализ частоты, измерение уровня сигнала и функции генератора в компактном устройстве с аккумуляторным питанием, подходящем для поиска неисправностей, мониторинга и проверки беспроводных систем, передатчиков и приёмников.

Преимущества

TV991211 оснащён 2.8" сенсорным дисплеем 320×240 и джог-колёсиком, имеет USB-соединение и внутренний линейный источник питания для уменьшения помех. Прибор поддерживает отдельные режимы низкого и высокого входа/выхода, выбор полос разрешения, опции вроде внутреннего эталонного генератора и входного аттенюатора. Устройство обеспечивает быстрые сканирования с автоматической оптимизацией точек, разные разрешения измерений и возможность прослушивания демодулированного аудио после небольшой аппаратной доработки.

Подходит для

• Полевого тестирования и обслуживания беспроводных систем
• Лабораторного анализа сигналов и поиска неисправностей
• Проверки передатчиков, приёмников и антенных систем
• Обучения и практических занятий по RF-измерениям

Ключевые характеристики

• Дисплей: 2.8" резистивный сенсор, 320 × 240 пикселей, 16 бит RGB
• Режим низкого входа: 100 кГц–350 МГц (частично до 10 кГц), 50 Ω при ослаблении ≥10 дБ, макс. вход +10 дБм, IIP3 +15 дБм, точка 1 дБ сжатия −1 дБм, уровень шума −102 дБм (RBW 30 кГц)
• Режим высокого входа: 240 МГц–960 МГц, входное сопротивление зависит от частоты, макс. вход +10 дБм, IIP3 −5 дБм, точка 1 дБ сжатия −6 дБм, уровень шума −115 дБм (RBW 30 кГц)
• Выход (низкий): синус 100 кГц–350 МГц, гармоники < −40 дБ, уровень −76 дБм…−6 дБм (шаг 1 дБ), опции AM/узкая FM/широкая FM
• Выход (высокий): прямоугольный 240 МГц–960 МГц, уровень примерно −38 дБм…+9 дБм, опции узкая/широкая FM
• Фильтры разрешения: ручной выбор 3/10/30/100/300/600 кГц; авт. выбор среди 57 фильтров; точки на экране 51/101/145/290
• Разрешение частоты: 156 Гц (ниже порога) или 312 Гц (выше), точность частоты равна выбранному RBW
• Сканирование: >1000 точек/с при больших RBW; доступна подавление шипов
• Эталонный генератор: опция квадратного выхода на 1, 2, 4, 10, 15 или 30 МГц
• Питание: аккумулятор с зарядом ≤1 час от USB 500 мА, время работы ≥2 часа
• Интерфейсы: USB-сериал; опционный TTL USART на плате (ПО ещё не реализовано)
• Гарантия: 24 месяца

Как использовать

Включите прибор от встроенного аккумулятора или USB-источника и управляйте через резистивный сенсор или джог-колёсико для выбора режима, диапазона частот и полосы разрешения. Выберите режим низкого или высокого входа в зависимости от измеряемой частоты и установите входное ослабление вручную или в автоматическом режиме (0–31 дБ, шаг 1 дБ) для защиты входа и оптимизации измерений. Используйте выход генератора для подачи тестового сигнала или настройки, включая режимы модуляции и свип при необходимости. Подключение к ПК возможно через USB-порт для удалённого управления и передачи данных; учтите, что опционный TTL USART требует программной поддержки, которая пока не реализована.

Рекомендации по использованию

Для точных измерений старайтесь держать уровень входного сигнала ниже −25 дБм, используйте соответствующее ослабление и подбирайте RBW с учётом компромисса между чувствительностью и скоростью сканирования. Избегайте сильных внеполосных сигналов в режиме высокого входа, выполняйте калибровку уровня мощности для достижения заявленной точности ±1 дБ.
