PoE инжектор Extralink Gigabit 8 портов 1000Mb/s RJ45 Mode B

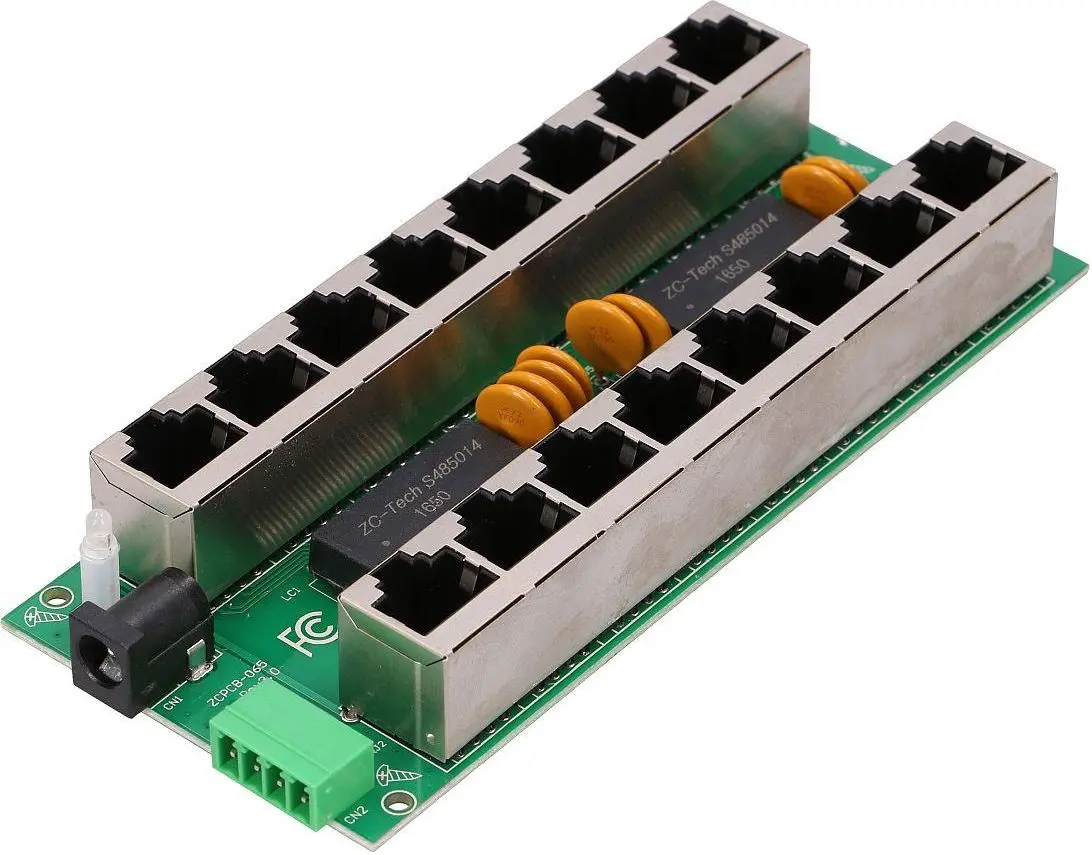

Инжектор PoE Extralink Gigabit 8 портов — устройство с 8 PoE-портами, поддерживающее Ethernet 10/100/1000 Мбит/с и обеспечивающее одновременную передачу данных и питания через разъемы RJ45. Устройство имеет 8 PoE RJ45 гнезд и один вход для DC-питания (диаметр 5,5 мм). Питание реализовано по схеме Mode B (контакты 4/5 = +, 7/8 = -), данные передаются по парам 1/2 и 3/6. Для работы требуется внешний AC‑DC блок питания; суммарная выходная мощность не должна превышать максимальную мощность адаптера.

Преимущества

Инжектор обеспечивает гигабитную пропускную способность на всех восьми портах при одновременной подаче PoE, что позволяет питать устройства и передавать данные по стандартной витой паре. Компактные габариты (приблизительно 200 × 270 × 320 мм) и единый 5,5 мм DC-вход упрощают монтаж и прокладку кабелей. Рекомендованная формула мощности (около 10 Вт на комплект RJ45, где 1 комплект = 2 гнезда) помогает правильно подобрать блок питания и избежать перегрузки.

Подходит для

• Питания точек доступа, IP-камер и VoIP-телефонов с поддержкой PoE
• Небольших и средних офисных или розничных сетевых установок, требующих до восьми PoE-портов
• Добавления PoE-функциональности к непоe‑совместимым коммутаторам или устаревшему оборудованию

Ключевые характеристики

• Порты: 8 PoE RJ45 гнезд (Gigabit 10/100/1000 Мбит/с)
• Режим PoE: Mode B (контакты 4/5 = +, 7/8 = -)
• Напряжение PoE: 48 В (типичное)
• Разъем питания: DC 5,5 мм
• Рекомендованная мощность: ≈10 Вт на комплект RJ45 (1 комплект = 2 гнезда); для 8 портов ≈ 80 Вт адаптер
• Габариты (приблизительные): 200 × 270 × 320 мм

Как использовать

Подключите кабель Ethernet от коммутатора, хаба или компьютера к LAN RJ45 разъему инжектора. Подключите PoE‑устройства к PoE RJ45 гнездам — эти разъемы передают одновременно данные и питание по схеме Mode B. Подсоедините совместимый AC‑DC адаптер к DC‑входу 5,5 мм, убедившись, что его выходная мощность соответствует или превышает суммарное требование подключенных устройств. Перед подачей питания проверьте распиновку кабелей и совместимость устройств.

Рекомендации по использованию

Используйте адаптер питания с расчетной мощностью по формуле (примерно 10 Вт на комплект RJ45). При питании всех восьми портов выбирайте адаптер не менее чем на 80 Вт, чтобы избежать перегрузки блока питания. Применяйте кабели категории Cat5e или выше и убедитесь, что подключаемые устройства поддерживают PoE Mode B.
