Тестировщик сети Fluke LinkIQ Blue Orange

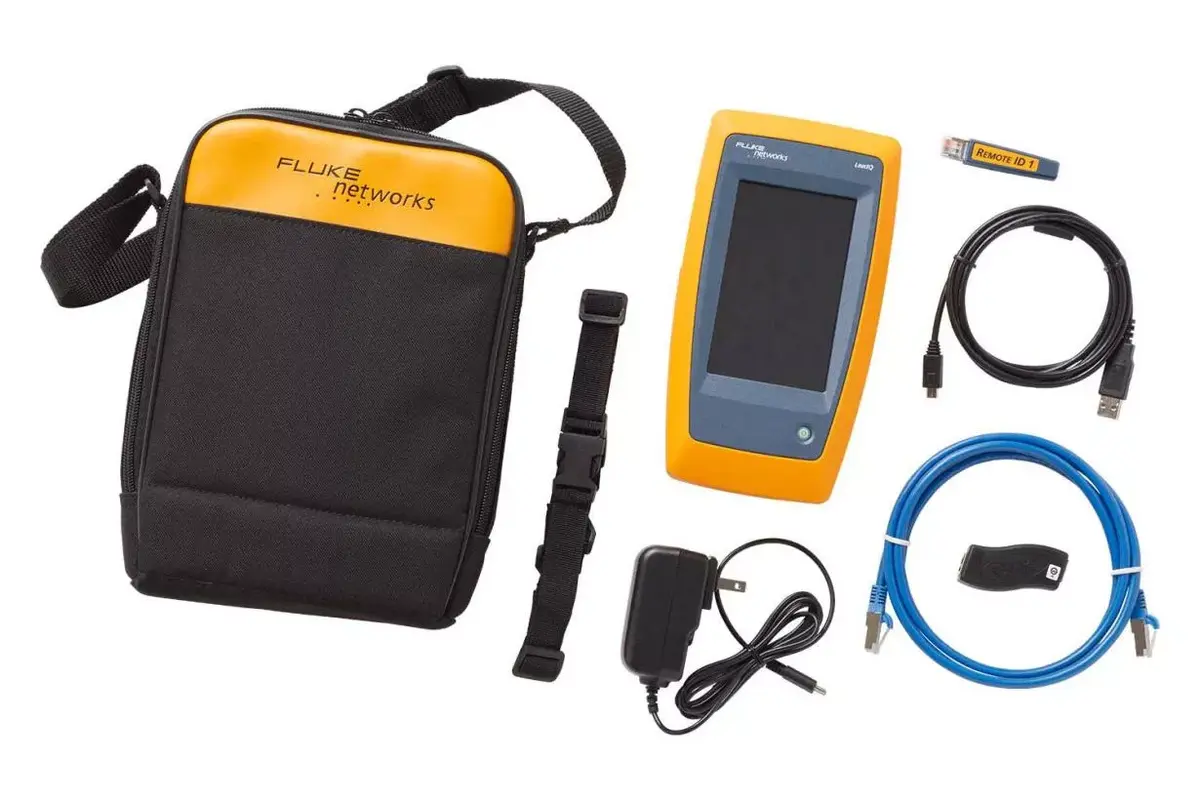

Сетевой тестер Fluke LinkIQ Blue Orange представляет собой компактный и портативный прибор для специалистов по сетям, предназначенный для проверки витой пары и оценки пропускной способности канала до 10G. Устройство оснащено встроенным литий‑ионным аккумулятором емкостью 6400 мА·ч для длительной работы в полевых условиях, весит 624 г и удобно переносится. LinkIQ выполняет измерения на основе частотного анализа для определения максимальной возможной пропускной способности (от 10BASE‑T до 10GBASE‑T), отображает сведения о ближайшем коммутаторе — объявляемая скорость, имя коммутатора и номер порта — а также информацию о VLAN. Тестер поддерживает проверку PoE и нагрузочное тестирование до класса 8 (90 Вт), имеет функции тонализации кабеля, мигание порта, проверку аутентификации 802.1x, локаторы удаленных блоков и возможность управления результатами через LinkWare PC. Комплект включает основной блок, удалённый идентификатор №1, патч‑шнур RJ45–RJ45, сетевой зарядный адаптер, универсальный переходник RJ45/11 и сумку для переноски.

Преимущества

Fluke LinkIQ объединяет проверку характеристик кабеля и диагностику сетевого уровня в одном ручном приборе, что позволяет инженерам оперативно подтвердить соответствие линий требованиям по пропускной способности и получить сведения о портах коммутатора без дополнительных приборов. Высокая ёмкость аккумулятора обеспечивает продолжительную работу на объекте, а небольшой вес облегчает транспортировку. Поддержка нагрузочного PoE‑тестирования до класса 8 сокращает потребность в отдельных измерителях PoE. Возможность экспорта результатов в LinkWare PC упрощает документирование и контроль качества.

Подходит для

• Проверки и валидации медных витых пар в офисных и дата‑центровых установках

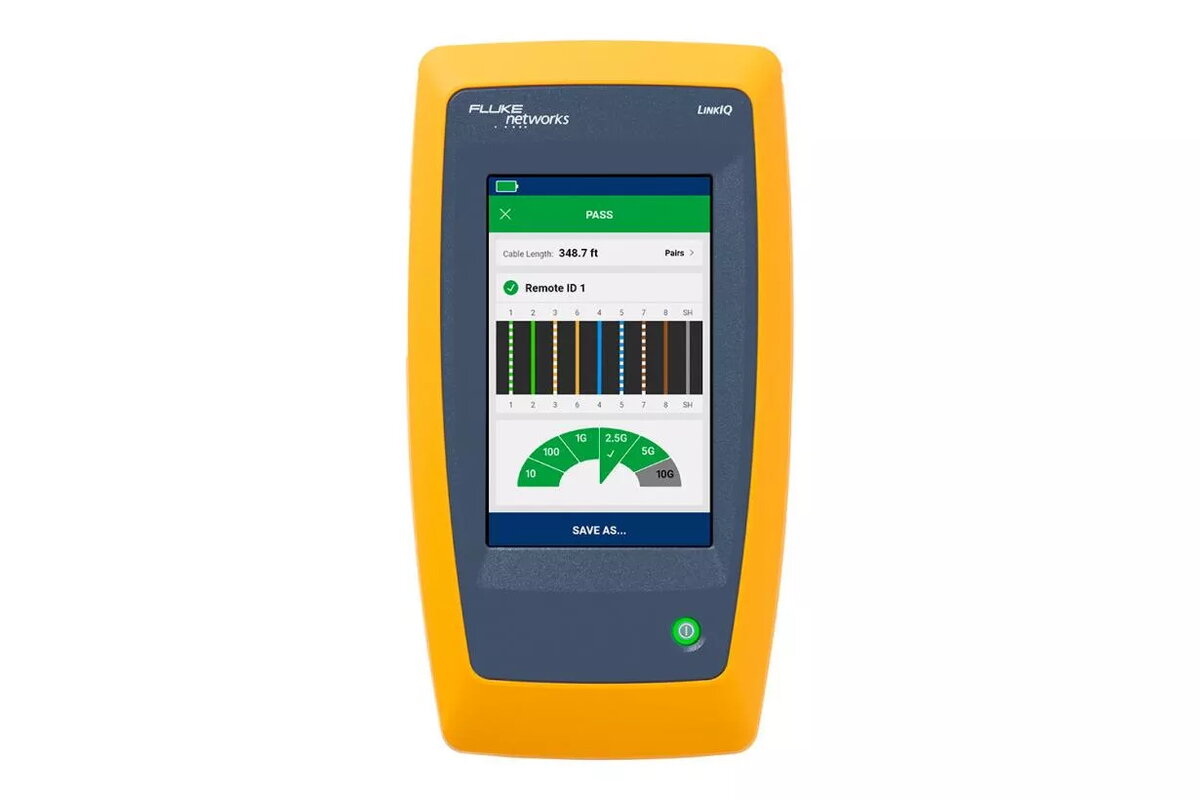

• Определения максимальной достижимой пропускной способности от 10BASE‑T до 10GBASE‑T
• Устранения неполадок с подключением через получение данных о коммутаторе: имя, порт и объявляемая скорость
• Проверки наличия PoE и выполнения нагрузочных тестов до класса 8 (90 Вт)
• Локализации удалённых точек и идентификации кабелей с помощью тонализации и мигания порта

Ключевые характеристики

• Проверяемая максимальная пропускная способность: 10BASE‑T — 10GBASE‑T
• Аккумулятор: встроенный литий‑ионный, 6400 мА·ч
• Вес: 624 г (портативный ручной форм‑фактор)
• PoE‑тестирование: нагрузочное тестирование до класса 8 (90 Вт)

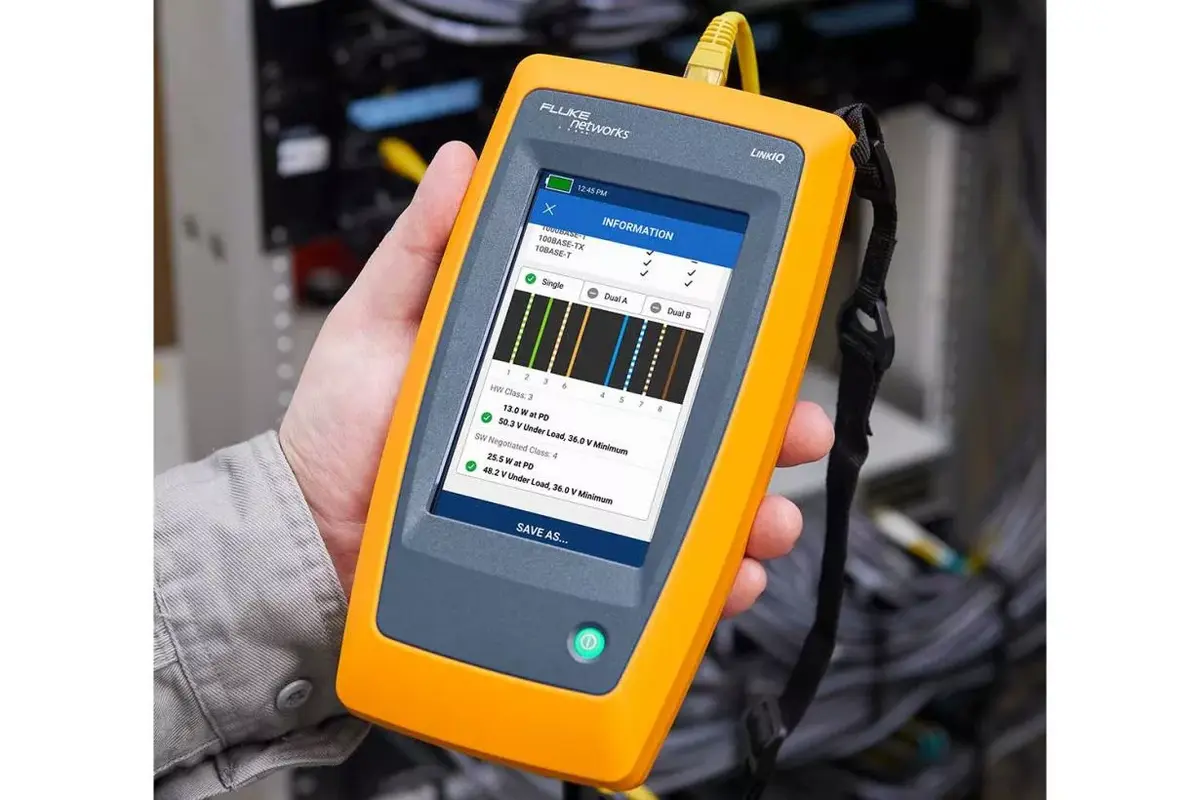

• Диагностика: сведения о ближайшем коммутаторе (объявляемая скорость, имя коммутатора, номер порта) и отчетность по VLAN
• Дополнительные функции: тонализация кабеля, мигание порта, 802.1x аутентификация, локаторы удалённых блоков
• Управление результатами: совместимость с LinkWare PC

Как использовать

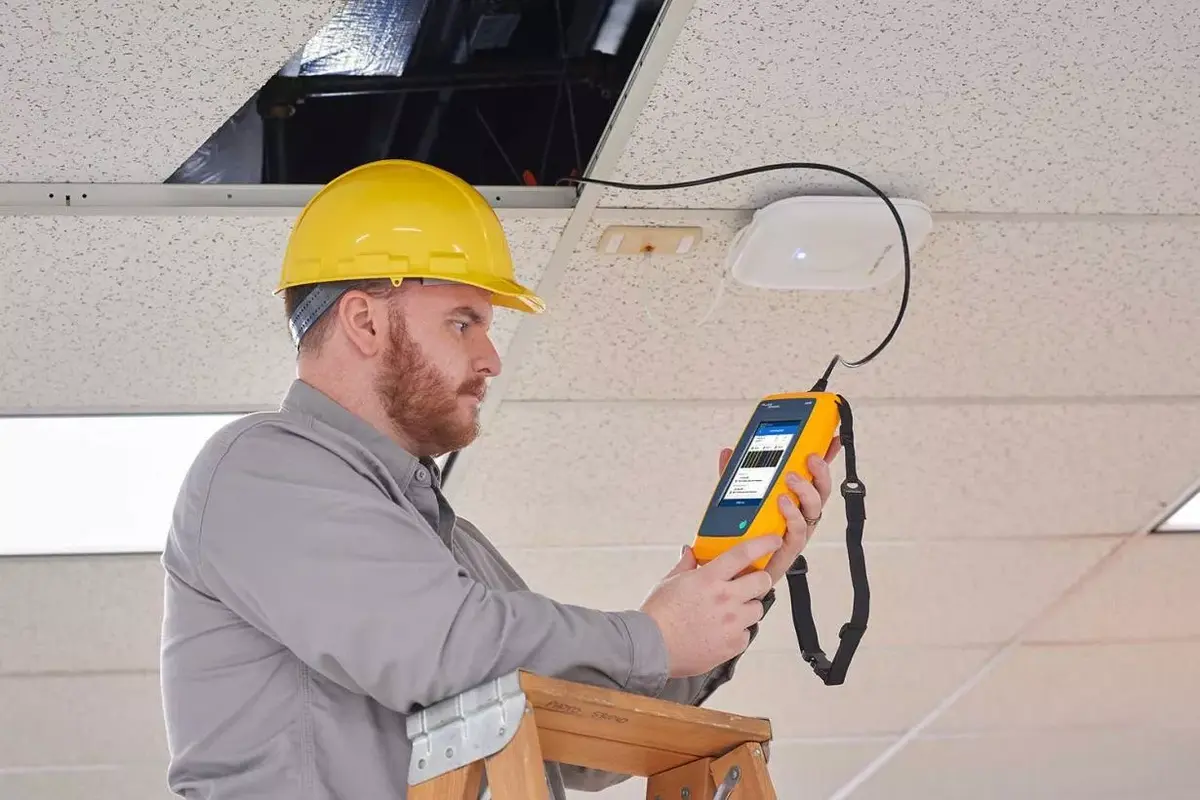

Подключите основной блок Fluke LinkIQ к тестируемому кабелю с помощью поставляемого патч‑шнура RJ45 или удалённого идентификатора, установленного на противоположном конце линии. Включите прибор и выберите требуемый режим проверки: квалификация кабеля, диагностика коммутатора или PoE‑тест. Устройство выполнит частотный анализ для расчёта максимальной доступной пропускной способности и отобразит результаты. Для проверки PoE активируйте PoE‑режим и при необходимости запустите нагрузочный тест до класса 8. Используйте функции тонализации и мигания порта для идентификации кабелей и портов. Сохраните результаты и при необходимости экспортируйте их в LinkWare PC для отчётности.

Рекомендации по эксплуатации

Перед тестированием убедитесь, что разъёмы и патч‑шнуры чистые и правильно подсоединены. При проведении нагрузочного PoE‑теста соблюдайте правила безопасности для оборудования под питанием и не держите нагрузку дольше, чем необходимо. Регулярно обновляйте прошивку устройства через LinkWare PC для обеспечения совместимости с сетевым оборудованием и доступа к обновлённым методам измерений.
