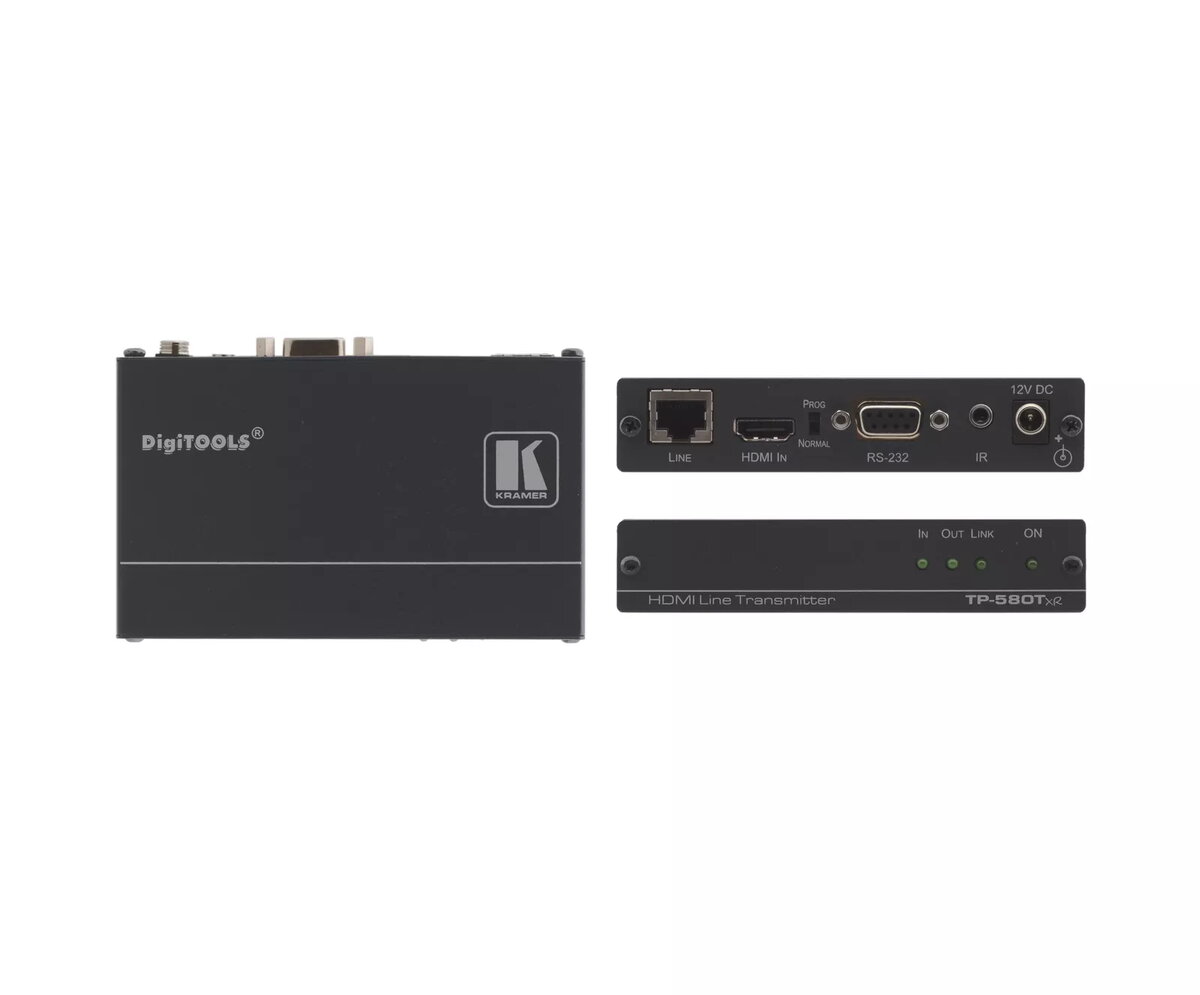

AV передатчик Kramer Electronics TP-580TXR

TP-580TXR — удлинитель AV-сигнала на базе HDBaseT от Kramer Electronics, преобразующий HDMI, двунаправленные RS-232 и IR сигналы в HDBaseT-сигнал для передачи на приёмник TP-580RXR. Устройство поддерживает разрешение до 3840 x 2160 (4K), максимальную скорость передачи данных 10.2 Гбит/с (3.4 Гбит/с на графический канал), совместимость с HDCP и HDTV, 3D-проход, EDID-передачу и дальность до 130 м в обычном режиме или до 180 м в ультра-режиме (1080p @60Hz @24bpp) при использовании кабеля BC-HDKat6a от Kramer.

Преимущества

Передатчик обеспечивает стабильную передачу цифрового AV-сигнала на большие расстояния по витой паре с использованием технологии HDBaseT, сохраняя функции HDMI: Deep Color, x.v.Color™, синхронизацию звука (lip sync), нежатую HDMI-аудиопередачу, Dolby TrueHD, DTS−HD и CEC. Встроенные двунаправленные интерфейсы RS-232 и IR позволяют организовать дистанционное управление и обмен статусом, индикаторы состояния упрощают диагностику, а компактный форм-фактор DigiTOOLS® позволяет установить три устройства в 1U с опциональным адаптером RK-3T.

Подходит для

• Удалённого подключения HDMI-источников к дисплеям или приёмникам по Cat6/HDBaseT
• AV-инсталляций, где требуется дистанционное управление через RS-232 или IR
• Распределения видео 2K и 4K в конференц-залах, учебных классах или цифровых вывесках

Ключевые характеристики

• Скорость передачи: до 10.2 Гбит/с (3.4 Гбит/с на графический канал)
• Макс. разрешение: до 3840 x 2160 (4K)
• Технология HDBaseT: до 130 м (обычный режим) / до 180 м (ультра, 1080p @60Hz @24bpp) с кабелем BC-HDKat6a
• Входы: HDMI, двунаправленный RS-232, IR
• Поддержка: HDCP, HDTV, 3D-проход, EDID pass-thru, Deep Color, x.v.Color™, аудиоформаты HDMI (включая Dolby TrueHD, DTS−HD), CEC
• Индикаторы: LED для входа, выхода, линка и питания
• Питание: 12 V AC (по данным продукта)
• Размеры: 120 x 76 x 24 мм; Вес: 0.6 кг; Цвет: чёрный

Как использовать

Подключите HDMI-источник и линии управления RS-232 и IR к входам TP-580TXR, проложите подходящий кабель Cat6/HDBaseT (рекомендуется BC-HDKat6a) от передатчика к приёмнику TP-580RXR и подайте питание 12 V AC. Проверьте индикаторы линка и состояния, при необходимости используйте EDID pass-through для согласования возможностей источника и дисплея. Для управления по RS-232 или IR настройте систему управления на передачу команд через двунаправленный интерфейс.

Рекомендации по эксплуатации

Для достижения оптимального диапазона и стабильности передачи используйте рекомендованный кабель Kramer BC-HDKat6a и контролируйте качество кабеля и разъёмов; рабочая дистанция зависит от разрешения сигнала, источника и приёмника. При установке нескольких устройств используйте RK-3T для монтажа трёх DigiTOOLS® модулей в 1U.
