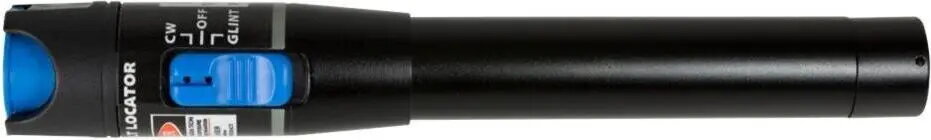

Lightwin FIBERCHECKER 10MW — компактный прибор для проверки оптических волокон, излучающий видимый красный свет на длине волны 655 нм ±10 нм с мощностью 10 мВт. Разработан для соединений с феррулой 2,5 мм и служит стабильным источником видимого света для оперативной проверки целостности линий, поиска повреждений и осмотра разъемов в мультимодовых и некоторых коротких одно модовых сборках.
Преимущества
Прибор обеспечивает яркий красный луч 655 нм мощностью 10 мВт, достаточный для видимости в мультимодовых волокнах и для кратковременной проверки одно модовых участков на короткой дистанции. Совместимость с феррулами 2,5 мм позволяет подключать устройство к распространённым разъёмам типа ST, SC и другим разъёмам с 2,5 мм феррулой. Устройство портативно и просто в использовании, что облегчает проведение быстрых проверок без сложной измерительной техники.
Подходит для
- Визуальной проверки целостности мультимодовых линий
- Поиска обрывов, сильных перегибов и плохого состыковывания разъёмов
- Проверки патч-панелей и соединительных шнуров на месте монтажа
- Быстрой инспекции сплайсов и временного устранения неисправностей
Когда может не подойти
Этот видимый источник света предназначен прежде всего для мультимода и краткосрочной трассировки; для стандартных проверок длинных одно модовых линий предпочтительнее использовать инфракрасные источники вместе с измерителями мощности или OTDR. Устройство не заменяет калиброванные измерители мощности и сертификационное оборудование для официальных отчетов.
Ключевые характеристики
- Длина волны: 655 нм ±10 нм (видимый красный)
- Выходная мощность: 10 мВт
- Совместимость разъёмов: феррула 2,5 мм
- Применение: проверка целостности, поиск повреждений, осмотр разъёмов
- Целевые волокна: мультимодовые и кратковременная проверка одно модовых линий
Как использовать
Подключите FIBERCHECKER 10MW непосредственно к разъёму с феррулой 2,5 мм на проверяемом волокне. Включите источник света и наблюдайте за дальним концом или оголённым участком волокна для подтверждения прохождения света или трассировки. Используйте прибор для подсветки торцов разъёмов или патчкордов при осмотре на наличие обрывов, перегибов или плохого состыковывания. Соблюдайте меры безопасности, чтобы избежать прямого воздействия на глаза.
Что учесть перед покупкой
- Совместимость с типами ваших разъёмов (требуется феррула 2,5 мм)
- Назначение: подходит для мультимода и кратковременных проверок одно моды, не заменяет измерители мощности и OTDR
- Меры безопасности при работе с видимыми лазерными источниками и правила обращения для предотвращения воздействия на глаза
Рекомендации по использованию
Применяйте Lightwin FIBERCHECKER 10MW для оперативной визуальной трассировки и проверки целостности при монтаже и поиске неисправностей. Для формальных измерений потерь или тестирования на дальних одно модовых участках используйте прибор в сочетании с измерителем мощности или OTDR. Всегда соблюдайте правила безопасности и используйте средства защиты при возможном прямом попадании луча в глаза.
