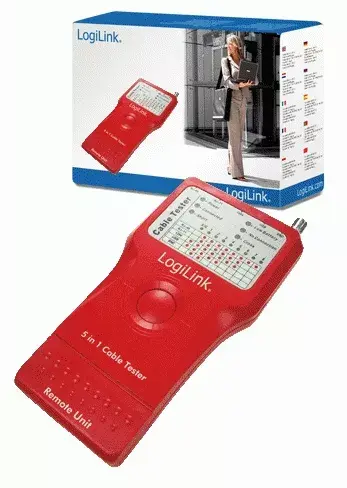

Тестер сетевых кабелей LogiLink WZ0014

Тестер кабелей LogiLink WZ0014 5-в-1 предназначен для проверки пяти распространённых типов LAN и компьютерных кабелей. Устройство проверяет установленную проводку и патч-корды с разъёмами RJ-11, RJ-45, USB, IEEE1394 и BNC, определяя целостность и распространённые неисправности на прямых (straight-through) соединениях. Компактный эргономичный корпус включает съёмный пульт, который хранится в основном блоке; питание осуществляется от 9 В батареи.

Преимущества

Тестер поддерживает проверку RJ-11, RJ-45, BNC, USB и IEEE1394, включая экранированные (STP) и неэкранированные (UTP) LAN-кабели. Однокнопочная операция, светодиодные индикаторы и звуковой сигнал облегчают интерпретацию результатов. Прибор позволяет тестировать кабели на длине до 600 футов (ок. 183 м) для RJ-45/RJ-11/BNC, имеет встроенную проверку батареи и удобный доступ к батарее, поставляется с сумкой для переноски.

Подходит для

• Сетевых инженеров для проверки Ethernet-кабелей (RJ-45, STP/UTP)
• ИТ‑персонала для тестирования телефонных линий (RJ-11)
• Техников при проверке видеосигнала и коаксиальных подключений (BNC)
• Ремонта и обслуживания USB и IEEE1394 кабелей
• Полевых проверок установленной проводки и патч-кордов до 600 футов

Ключевые характеристики

• Поддерживаемые разъёмы: RJ-11, RJ-45, BNC, USB, IEEE1394
• Питание: 9 В батарея
• Максимальная дистанция тестирования: 600 футов (RJ-45/RJ-11/BNC)
• Проверка: целостность, обрыв/короткое замыкание/неправильная разводка для прямых кабелей
• Индикаторы: светодиоды и звуковой сигнал; встроенная проверка батареи
• Конструкция: эргономичный ручной блок со съёмным пультом; сумка для переноски в комплекте

Как использовать

Установите 9 В батарею в основной блок и при необходимости проверьте её уровень с помощью встроенной функции теста батареи. Подключите один конец проверяемого кабеля к основному блоку, а другой — к удалённому модулю (или использованному пульту, вынутому из основного блока). Нажмите одну кнопку для запуска теста. Наблюдайте за последовательностью светодиодов и прислушивайтесь к звуковому сигналу для определения правильной разводки или поиска обрывов, коротких замыканий и неправильных пар. Для USB и IEEE1394 убедитесь, что разъёмы полностью вставлены для проверки экрана и целостности.

Рекомендации по использованию

Применяйте этот тестер для проверки прямых (straight-through) соединений; устройство не предназначено для диагностики кроссовых (crossover) или обратных проводок. Храните удалённый модуль в основном блоке при переноске и используйте сумку для защиты. Меняйте 9 В батарею при показе низкого уровня питания для сохранения точности измерений.
