Патч-панель 1U MetzConnect 130855-E — 10 Gigabit Ethernet, RJ-45, PoE (IEEE 802.3af/at), серый, монтаж в стойку

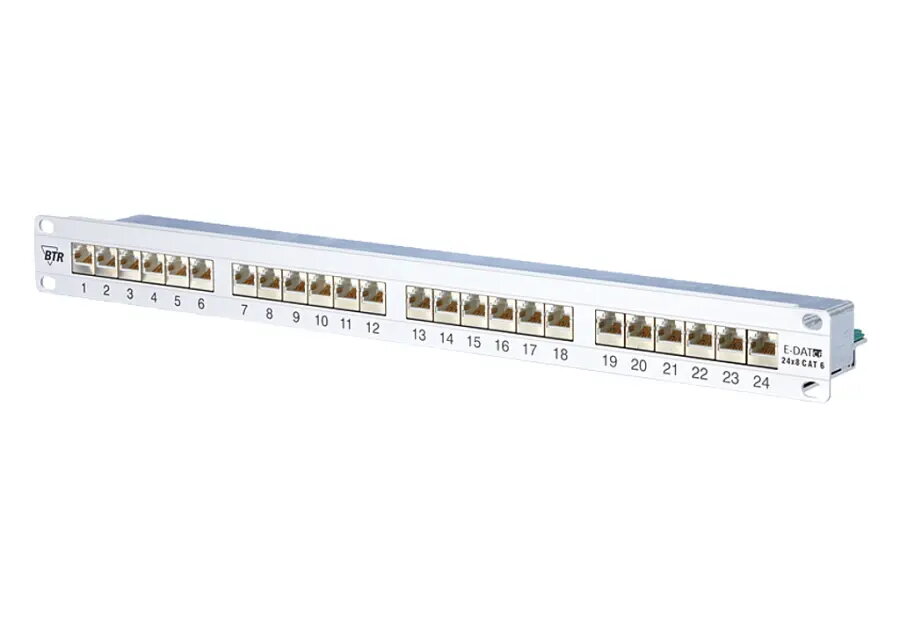

MetzConnect 130855-E — это 1U-патч-панель для монтажа в 19-дюймовый серверный шкаф, предназначенная для структурированной кабельной разводки в дата-центрах, серверных и корпоративных стоечных помещениях. Серебристый анодированный алюминиевый корпус содержит 24 индивидуально экранированных гнезда RJ45, рассчитанных на 10 Gigabit Ethernet, с поддержкой удалённого питания по стандартам IEEE 802.3af и IEEE 802.3at, а также передачи по IEEE 802.3an. Панель протестирована до 500 МГц и соответствует требованиям Class EA по ISO/IEC 11801 Ed.2.2.

Преимущества

Устройство обеспечивает высокую плотность подключений — 24 экранированных порта в одном 1U-модуле, что экономит место в стойке. Сертификация GHMT Cat.6 12C-de-embedded и соответствие стандартам ISO/IEC 11801 и DIN EN 50173-1 гарантируют стабильную работу при высоких скоростях передачи данных. Поддержка PoE/PoE+ упрощает питание периферийных устройств без прокладки отдельного силового кабеля. LSA-коннекторы допускают подключение проводов AWG 22–24 с сохранением кручения пар, что снижает время установки и минимизирует ухудшение характеристик кабеля.

Подходит для

• Дата-центров и стойковой инфраструктуры
• Серверных помещений и корпоративных сетей
• Развертываний с 10 Gigabit Ethernet
• Питания по Ethernet для IP-камер, точек доступа и VoIP-терминалов

Ключевые характеристики

• Форм-фактор: 1U, 19-дюймовый монтаж (482,6 × 44,5 × 90,5 мм)
• Порты: 24 индивидуально экранированных гнезда RJ45
• Класс производительности: Class EA (ISO/IEC 11801 Ed.2.2)
• Тестируемая полоса частот: до 500 МГц
• Поддерживаемые сетевые стандарты: 10 Gigabit Ethernet (IEEE 802.3an)
• Power over Ethernet: совместимость с IEEE 802.3af и IEEE 802.3at
• Метод подключения: LSA-коннекторы для 2–4-парных кабелей (AWG 22–24)
• Конструкция: анодированный алюминиевый корпус с шинкой заземления
• Протяжка кабеля: пары можно вести к клеммам без расплетения; предусмотрено фиксация стяжками
• Соответствие: RoHS

Как использовать

Установите панель в стандартную 19-дюймовую стойку, заняв 1U высоты. Подключите горизонтальные кабели к LSA-коннекторам, соблюдая цветовую маркировку проводников по TIA/EIA 568A; пары допускается направлять к клеммам без расплетения, что сохраняет электрические характеристики. При необходимости закрепите кабели стяжками для снятия механического напряжения. Подключите патч-корды оборудования к передним гнездам RJ45 для создания сетевых соединений и активируйте PoE на источнике питания (PSE) при питании подключаемых устройств.

Рекомендации по эксплуатации

Для обеспечения стабильной работы 10 Gigabit-соединений используйте экранированные витые пары соответствующего класса, соблюдайте минимальные радиусы изгиба кабеля и не расплетайте пары дальше необходимого. Проверяйте бюджет мощности PoE на стороне PSE перед подключением нескольких питаемых устройств. Обеспечьте надёжное заземление панели и корпуса стойки для сохранения экранирования и снижения помех.
