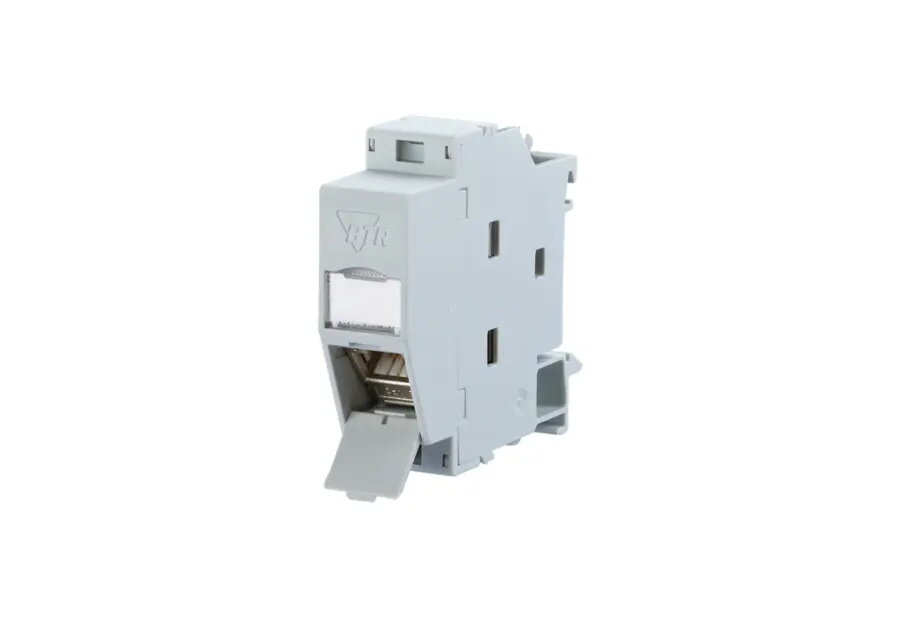

Розетка RJ-45 MetzConnect 130B117003-E, серый, IP20

Розетка настенного монтажа MetzConnect 130B117003-E с разъемом RJ-45 выполнена в сером цвете и предназначена для внутренних Ethernet‑установок с классом защиты IP20. Блок занимает ширину 1HP и крепится на DIN-рейку TH35 в распределительных щитах, обеспечивая фиксированный порт RJ‑45 для профессиональной оконцовки сетевых кабелей. Модуль оснащён интегрированной крышкой от пыли и защитой от прямого контакта; при установке в щитах с защитной изоляцией обеспечивается степень защиты класса II.

Преимущества

Устройство использует модуль C6A 180° RJ45 с IDC‑соединением, что упрощает и ускоряет монтаж проводников (сплошные и многожильные: AWG 26/1–22/1 и AWG 26/7–22/7). Сертификация GHMT подтверждает соответствие Cat.6A, при этом компонент протестирован до 600 МГц, а линия — до 800 МГц; достижимо соответствие class EA до 500 МГц. Поддерживается 10 GBit Ethernet, технологии удалённого питания (PoE, PoE+, UPoE, 4PPoE) и HDBaseT. На крышке для забивки нанесена маркировка T568A/T568B для удобства распайки, а конструкция с вводом кабеля под углом 45° улучшает укладку в щите.

Подходит для

• Фиксированных подключений рабочих мест, коммутаторов и роутеров в офисах
• Оконцовки сетей в серверных и распределительных шкафах с креплением на TH35
• Структурированной кабельной сети в жилых помещениях и квартирах
• Установок с требованиями к PoE/PoE+ и другим схемам удалённого питания

Ключевые характеристики

• Разъём: RJ‑45, модуль C6A 180°
• Производительность: Cat.6A / Class EA; компонентные испытания по ISO/IEC 11801 и сопутствующим стандартам
• Тестируемая полоса: компонент до 600 МГц, линия до 800 МГц
• Совместимость: 10 GBit Ethernet (IEEE 802.3an), PoE/PoE+/UPoE/4PPoE, HDBaseT
• Оконцовка: IDC для сплошных и многожильных жил (AWG 26/1–22/1; AWG 26/7–22/7)
• Ввод кабеля: 45° сверху; направление вилки: 45° вниз
• Монтаж: ширина 1HP для рейки TH35 (DIN EN 60715) в распределительных щитах
• Интегрированная крышка защиты от пыли и защита от прямого контакта
• Возможность миграции на 25G без специальных инструментов

Как использовать

Установите модуль на DIN‑рейку TH35 внутри распределительного щита. Подготовьте кабель и выполните оконцовку проводников при помощи IDC согласно маркировке T568A или T568B на крышке для забивки. Ввод кабеля выполняется сверху под углом 45°, сам разъём ориентирован вниз под углом 45°. При установке как устройство защитного класса I соедините интегрированную уравнительную пластину с уравнительным контуром здания через зажим; при монтаже в щитах с защитной изоляцией снимите пружину уравнивания для обеспечения класса II.

Рекомендации по использованию

Используйте запатентованные или сертифицированные патч‑кабели категории не ниже Cat.6A и соблюдайте требования по уравниванию потенциалов при установке нескольких модулей. Держите защитную крышку закрытой до подключения, чтобы избежать загрязнений и сохранить характеристики соединения.
