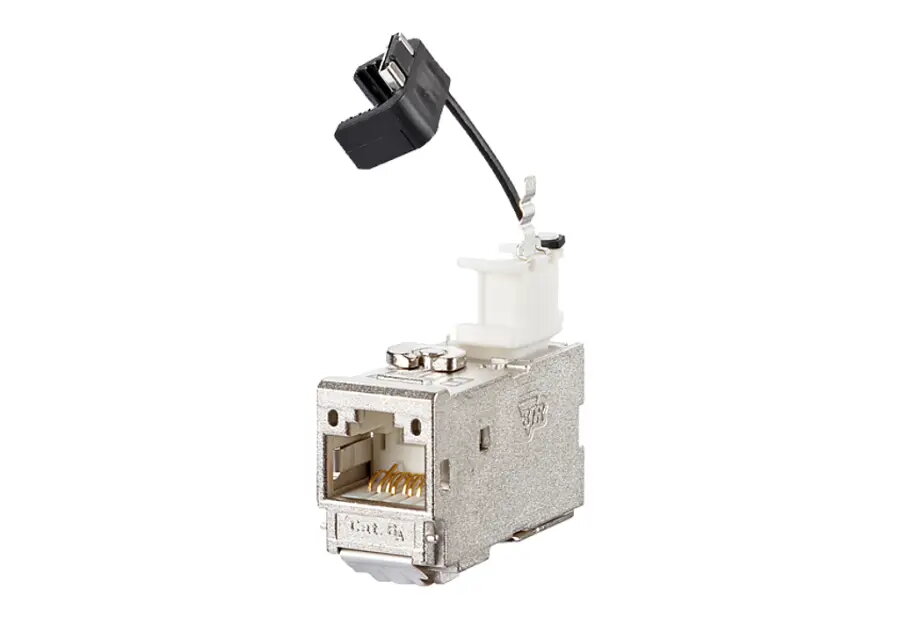

Коннектор RJ-45 MetzConnect 130B13-E, серебристый, модульный Ethernet-коннектор

MetzConnect 130B13-E — модульный RJ-45 разъем серебристого цвета с металлическим корпусом, предназначенный для профессиональных Ethernet-магистралей. Компактный корпус из цинкового литья обеспечивает стандартный интерфейс RJ-45 для структурированных кабельных систем, патч-панелей и подключения устройств. Разъем поддерживает монтаж проводников сплошного и многожильного типов и оснащён безинструментальной фиксацией и интеллектуальной крышкой для аккуратной и надёжной обжимки.

Преимущества

Корпус модуля выполнен из прочного цинкового литья и пригоден к повторному использованию, что гарантирует стабильное механическое соединение. Монтаж не требует специальных инструментов: защита от натяжения защёлкивается на крышку обжима, а схема подключения T568A/T568B нанесена прямо на крышку для быстрого и корректного монтажа. Разъем поддерживает миграцию до 25G-систем и сертифицирован для уровня Cat.6A с испытаниями компонентов в соответствии с международными стандартами. Испытан до 600 МГц (компонент) и до 800 МГц (линк), поддерживает технологии питания по кабелю и передачу HDBaseT.

Подходит для

• Структурированных кабельных систем в офисах и дата-центрах
• Патч-панелей и модульных стаканов (keystone)
• Подключения устройств с требованиями Cat.6A или 10 GBit Ethernet
• Систем с использованием PoE, PoE+, UPoE, 4PPoE и HDBaseT

Ключевые характеристики

• Тип разъема: модульный RJ-45, монтаж в модуль, подвод кабеля 90°
• Категория/класс: Cat.6A / Class EA до 500 МГц (соответствие стандартам)
• Диапазон испытаний: компонент до 600 МГц, линк до 800 МГц
• Совместимость: поддержка 10 GBit Ethernet (IEEE 802.3an) и миграция до 25G
• Поддерживаемые проводники: сплошные AWG 26/1–22/1 и многожильные AWG 26/7–22/7
• Метод обжима: IDC (изоляционно-просечной клеммой) с крышкой обжима
• Управление кабелем: интеллектуальная крышка обжима, подходит для сильно скрученных кабелей
• Материал корпуса: цинковое литье, цельный многоразовый модуль
• Стандарты и тестирование: ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51; сертифицировано GHMT
• Поддержка питания и сигналов: Remote Powering (PoE, PoE+, UPoE, 4PPoE) и HDBaseT

Как использовать

Снимите внешний слой кабеля на рекомендованную длину и разведите жилы. Расположите проводники в соответствии с выбранной схемой (T568A или T568B), ориентируясь на маркировку на крышке обжима. Вставьте проводники в соответствующие посадочные места IDC в крышке и зафиксируйте обжимом; защита от натяжения защёлкивается без использования специальных инструментов. Установите модуль в посадочное место патч-панели или keystone-панели и подключите штекер RJ-45 сетевого устройства. По необходимости проверьте целостность и характеристики линии специальным тестером.

Рекомендации по использованию

Для обеспечения заявленных характеристик Cat.6A используйте кабели, соответствующие требуемой полосе частот, и соблюдайте рекомендованные длины подготовки жил. После установки выполните тестирование на непрерывность и параметры передачи, а также проверку подачи PoE при использовании питания по кабелю.
