Соединитель RJ-45 MetzConnect 1401505012-E, черный, модульный Ethernet-адаптер

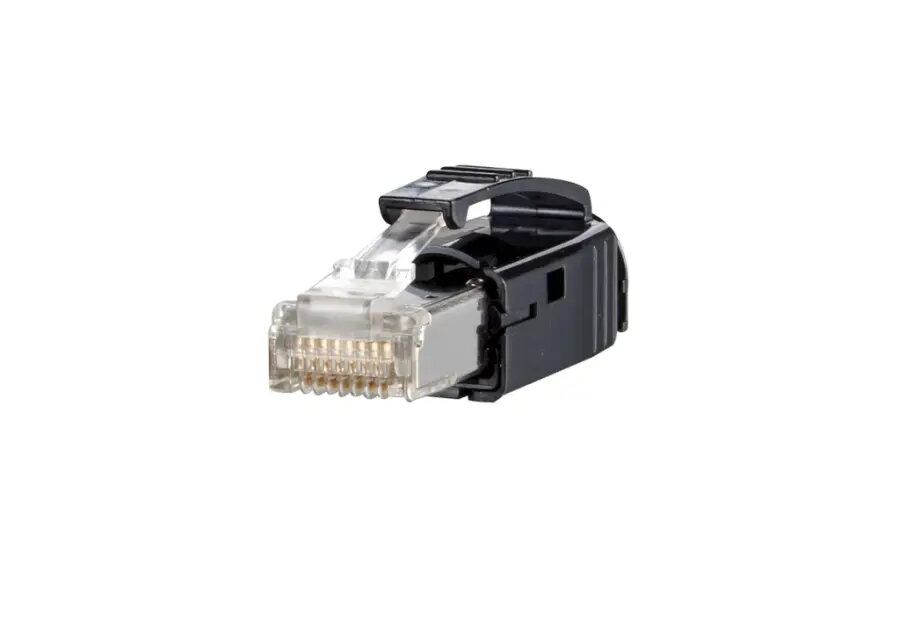

MetzConnect 1401505012-E — это черный RJ-45 разъём (модульный куплер) для Ethernet-кабелей категории, обеспечивающий компактное встраиваемое соединение для 8P8C сетевых штекеров. Устройство позволяет выполнить продление линии, подключение в панель или монтаж/ремонт кабельного соединения и рассчитано на работу в сетях высокой скорости, включая 10 GBit Ethernet и решения с удалённым питанием (PoE, PoE+ и UPoE).

Преимущества

Куплер соответствует требованиям класса EA по стандартам ISO/IEC 11801 Ed.2.2:2011-06 и DIN EN 50173-1:2011-09, что гарантирует необходимую электрическую и сигнал-ную характеристику для высокоскоростных соединений. Поддерживается широкий диапазон типов и диаметров проводников: сплошные и многожильные медные жилы, а также варианты подключения AWG 27/7 — 24/7 и AWG 26/1 — 24/1. Контакты и экран можно фиксировать одной операцией обжима, что упрощает монтаж. Наличие в вариантах изгибозащиты и воронкообразной оплётки снижает механическое напряжение на кабель.

Подходит для

• Продления Ethernet-кабелей в местах временных или стационарных соединений
• Установки в патч-панели, кейстоун-хоузинги и распределительные панели
• Полевого ремонта или замены повреждённых RJ-45 соединений
• Создания каналов для 10 GBit Ethernet и организации питания по сети (PoE/PoE+/UPoE)
• Трансмиссии HDBaseT и использования в тестировании защищённых разъёмов

Ключевые характеристики

• Тип: модульный RJ-45 куплер для 8P8C сетевых штекеров
• Класс производительности: Cat.6 class EA
• Соответствие стандартам: ISO/IEC 11801 Ed.2.2 и DIN EN 50173-1
• Поддержка скорости: пригоден для 10 GBit Ethernet (IEEE 802.3an)
• Поддержка питания: совместим с PoE, PoE+ и UPoE
• Подключение: обжим контактов и экрана в один шаг
• Поддерживаемые AWG: AWG 27/7 — 24/1 и AWG 26/1 — 24/1
• Диаметр сплошной жилы: 0,36–0,51 мм
• Диаметр многожильной жилы: 0,46–0,61 мм
• Общий диаметр проводника: 0,85–1,05 мм
• Макс. диаметр сердцевины с изоляцией: до 7,3 мм
• Изгибозащита: варианты с воронкообразной защитой; доступны цветные исполнения
• Использование в тестах: может применяться как тестовый штекер с IP67 защищёнными розетками определённых вариантов

Как использовать

Снимите внешнюю оболочку кабеля в соответствии с указанными размерами, обнажив жилы и экран. Установите обжимные контакты и при необходимости экран в корпус разъёма, затем выполните обжим одной операцией, фиксируя контакты и экран одновременно. Для вариантов с изгибозащитой наденьте воронкообразную защиту до выполнения окончательного обжима. После сборки подключите куплер к соответствующему штекеру или установите в кейстоун/панель для создания требуемого соединения.

Рекомендации по использованию

Для обеспечения надёжной работы на скоростях 10 GBit и корректного питания по PoE используйте кабели и окончания, соответствующие указанным диаметрам жил и диапазонам AWG. Применяйте специализированный инструмент для обжима, совместимый с данным куплером, чтобы гарантировать правильную фиксацию контактов и экрана. Выбирайте вариант с изгибозащитой при прохождении кабелей через узкие или нагруженные участки для снижения механического износа.
