Патч-панель OEM POE-PAN12-GB 12 портов 1U PoE распределение Ethernet

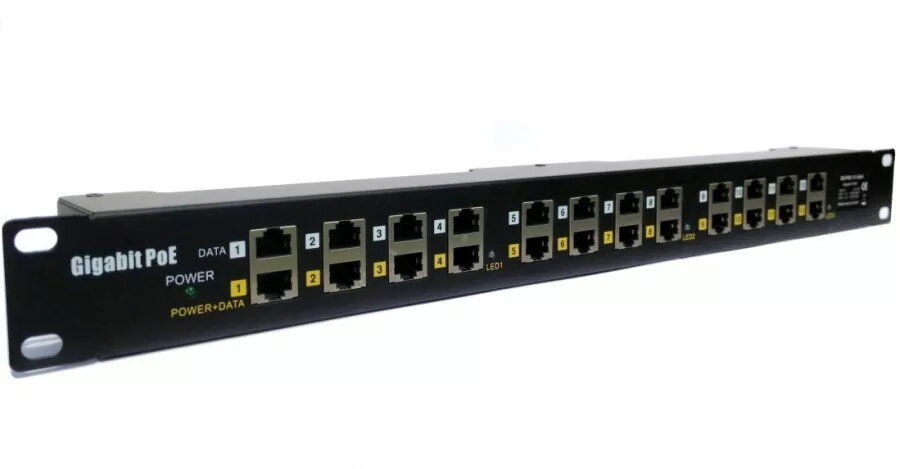

POE-PAN12-GB — это 1U панель для 19" стойки, интегрирующая 12 экранированных пассивных Gigabit PoE инжекторов с входным напряжением 24–57 В. Панель служит компактным центром распределения питания по UTP кабелю для нескольких устройств, например IP-камер, IP-телефонов и беспроводных точек доступа, устанавливается между коммутатором и существующим патч-панелем или линией.

Преимущества

Панель запитывается через два 2.1 мм 60V разъёма, оба входа одновременно питают все 12 портов. Поддерживаются два режима разводки/питания (A и B) для совместимости с различными реализations PoE у производителей. На каждом порту предусмотрена защита от перегрузки по току до 650 мА (±15%). Трёхуровневая светодиодная индикация показывает состояние тока по трём группам портов (отсутствие сигнала / зелёный / красный). Поддерживается гигабитный Ethernet по всем четырём парам.

Подходит для

• Централизованного питания IP-камер в системах видеонаблюдения
• Питания VoIP-телефонов и IP-телефонии
• Питания беспроводных точек доступа и других WLAN-устройств
• Небольших серверных комнат и телекоммуникационных шкафов для упорядоченного распределения PoE

Ключевые характеристики

• Модель: POE-PAN12-GB, 1U
• Входное напряжение: 24–57 В через два 2.1 мм 60V разъёма (оба входа питают все 12 портов)
• Максимально допустимая входная мощность: 24 В — 190 Вт (8 А); 48 В — 370 Вт (8 А)
• Защита по току на порт: до 650 мА (±15%)
• Пары данных: 1/2, 3/6, 4/5, 7/8 — передача данных по всем четырём парам (Gigabit)
• Режимы питания: A (1/2- и 3/6+) и B (4/5+ и 7/8-)
• Разъёмы: 12× экранированный RJ-45 Gigabit
• Скорость передачи данных: 10/100/1000 Мбит/с
• Стандарт: пассивный PoE
• Габариты: 482.6 × 44.3 × 52 мм; вес: 1.2 кг
• Рабочая температура: 0°C до 40°C; температура хранения: −40°C до +70°C
• Влажность: рабочая 10%–80% RH; хранение 5%–90% RH
• Сертификация: CE

Как использовать

Установите POE-PAN12-GB в 19" стойку (1U) и подключите сетевой коммутатор к соответствующим портам панели в составе патчинговой цепочки. Выберите режим A или B в соответствии с распиновкой PoE питаемых устройств (режим A — питание по 1/2- и 3/6+, режим B — по 4/5+ и 7/8-). Подайте постоянное питание на панель от внешних источников, подключив их к двум 2.1 мм 60V разъёмам; оба входа одновременно питают все 12 портов. Контролируйте состояние по трёхступенчатым светодиодам и убедитесь, что суммарная мощность источника питания соответствует потреблению подключённых устройств.

Рекомендации по использованию

Не смешивайте устройства с разным поведением PoE-портов (например, Ubiquiti 24V и Ubiquiti 48V или MikroTik) на одной панели при несовместимых схемах питания, это может привести к некорректной работе. Источник питания в комплект не входит — подбирайте его напряжение и мощность согласно суммарному потреблению и конфигурации подключённых устройств, учитывая максимальные входные значения для 24V и 48V.
