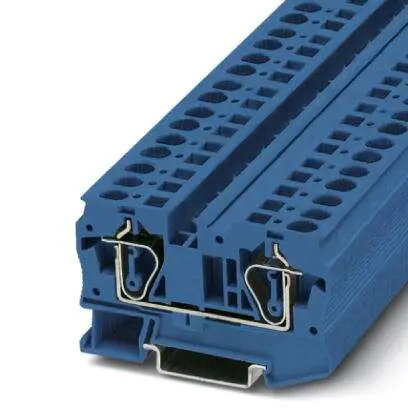

Phoenix Contact ST 6 BU Проходная клемма синяя

Проходная клемма Phoenix Contact ST 6 BU синего цвета представляет собой надежный компонент, предназначенный для организации безопасных электрических соединений в промышленных шкафах управления и системах автоматизации. Благодаря пружинной технологии подключения, эта клемма обеспечивает стабильный и устойчивый к вибрациям контакт, что упрощает монтаж и обслуживание цепей. Прочный синий корпус способствует удобной визуальной идентификации цепей в сложных электротехнических установках и оптимальному использованию пространства на DIN-рейке.

Преимущества

Пружинный метод подключения позволяет быстро и без использования специальных инструментов вставлять жесткие и гибкие проводники с наконечниками, что существенно сокращает время сборки. Высококачественные материалы гарантируют стабильный электрический контакт и долговечность в суровых условиях эксплуатации. Компактная ширина 8.2 мм помогает эффективно использовать пространство шкафа, а синий цвет облегчает дифференциацию цепей.

Подходит для

• Промышленных шкафов управления и систем автоматизации
• Электрических распределительных щитов
• Машиностроения и заводского оборудования
• Организации силовых и сигнальных цепей

Когда может не подойти

Данная проходная клемма не предназначена для открытой установки вне защитного корпуса, так как она не защищена от воздействия влаги и пыли. Она также не подходит для проводников с сечением более 10 мм² или менее 0.2 мм², поскольку в таких условиях пружинный зажим не сможет обеспечить надежную фиксацию.

Основные характеристики

• Номинальное напряжение: 1000 В
• Номинальный ток: 41 А
• Метод подключения: Пружинное соединение
• Количество подключений: 2
• Сечение проводника: от 0.2 мм² до 10 мм²
• Диапазон AWG: от 24 до 8
• Ширина: 8.2 мм
• Цвет: Синий
• Тип монтажа: DIN-рейки NS 35/7,5 и NS 35/15

Как использовать

Надежно закрепите клемму на совместимой DIN-рейке NS 35/7,5 или NS 35/15, защелкнув ее на месте. Подготовьте провод, зачистив изоляцию на рекомендованную длину; для многожильных проводов рекомендуется использовать кабельные наконечники. Вставьте подготовленный проводник в отверстие пружинного зажима до упора, пока он надежно не зафиксируется. Для извлечения провода вставьте подходящий инструмент в технологическое отверстие, чтобы открыть зажим.

Что учесть перед покупкой

• Убедитесь, что сечение используемых проводов находится в диапазоне от 0.2 мм² до 10 мм² или от 24 до 8 AWG.
• Проверьте, что электрическая нагрузка не превышает номинальное напряжение 1000 В и номинальный ток 41 А.
• Убедитесь в наличии подходящего защитного корпуса при эксплуатации в условиях запыленности или повышенной влажности.
• Проверьте совместимость монтажной рейки со стандартом NS 35/7,5 или NS 35/15.

Рекомендации по использованию

Всегда отключайте электропитание перед установкой, обслуживанием или изменением конфигурации подключений клемм. Используйте изолированный инструмент и соблюдайте действующие правила электробезопасности при монтаже.
