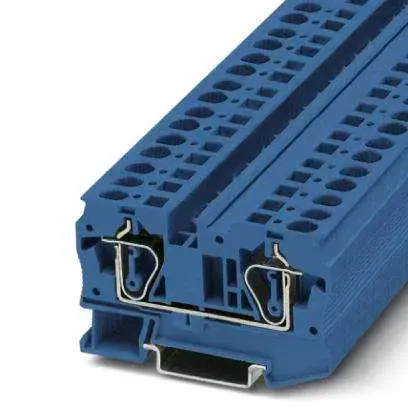

Phoenix Contact ST 6 BU spaile zila

Phoenix Contact ST 6 BU zilais spaiļu bloks ir profesionāls caurlaides spaiļu bloks, kas paredzēts uzticamiem elektrisko vadu savienojumiem rūpnieciskajos vadības panelīšos un automatizācijas sistēmās. Pateicoties efektīvajai atsperes spailes savienojuma metodei, šis komponents nodrošina drošu un stabilu elektroinstalāciju, atvieglojot efektīvu shēmu organizēšanu un apkopi.

Priekšrocības

Kompaktais dizains apvienojumā ar priekšējo pieslēgumu nodrošina lietotājam draudzīgu vadu montāžu ierobežotā telpā, ietaupot vietu uz DIN sliedes. Konsekvents dubultās funkcijas kanāls piedāvā plašas iespējas laika taupīšanai potenciālu sadalē un testa piederumu ievietošanai. Lielā vadu telpa ļauj izmantot vadus ar uzmgalēm un plastmasas apvalkiem nominālā šķērsgriezuma robežās, turklāt izstrādājums ir testēts dzelzceļa lietojumiem.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Automatizācijas un sadales sistēmām
• Dzelzceļa lietojumu elektroinstalācijai
• Ķēžu organizēšanai un potenciāla sadalei

Šis produkts var nebūt piemērots projektiem, kur nepieciešams cita veida savienojums vai vadu parametri ārpus norādītā šķērsgriezuma diapazona.

Galvenie parametri

• Nominālais spriegums: 1000 V
• Nominālā strāva: 41 A
• Pievienošanas metode: Atsperes spailes savienojums
• Pieslēgumu skaits: 2
• Šķērsgriezums: 0,2 mm² - 10 mm²
• AWG diapazons: 24 - 8
• Platums: 8,2 mm
• Dziļums: 69,5 mm
• Krāsa: Zila
• Montāžas veids: NS 35/7,5, NS 35/15

Kā lietot

Lai uzstādītu spaiļu bloku, droši nostipriniet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes vadības panelī. Sagatavojiet vadītāju, noņemot izolāciju nepieciešamajā garumā, un ievietojiet to tieši atsperes spailes savienojuma vietā, līdz tas ir pilnībā nofiksēts. Izmantojiet dubultās funkcijas kanālu potenciāla sadalei vai testēšanai atbilstoši shēmas prasībām.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vada šķērsgriezums atbilst diapazonam no 0,2 mm² līdz 10 mm²
• Pārbaudiet, vai 1000 V sprieguma un 41 A strāvas rādītāji atbilst jūsu sistēmas prasībām
• Pārliecinieties par saderību ar NS 35 tipa DIN sliedēm
• Pārliecinieties, ka zilā krāsa atbilst jūsu shēmas marķēšanas prasībām

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka pirms instalēšanas, vadu pievienošanas vai apkopes darbu veikšanas strāva ķēdē ir pilnībā atslēgta.
