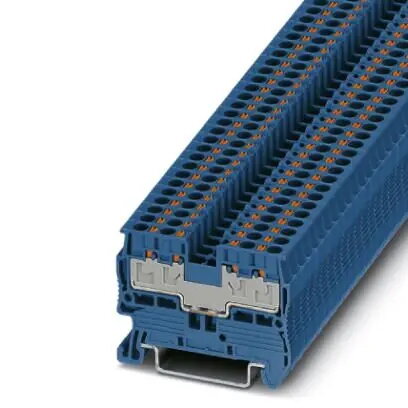

Клеммник PHOENIX-CONTACT 3211022, 4-полюсный, синий

PHOENIX-CONTACT 3211022 — это четырехпозиционный синего цвета проходной клеммник, предназначенный для надежных и компактных электрических соединений в шкафах управления и распределительных системах. Он подходит для сигналной и силовой проводки в модулях с DIN-рейкой и обеспечивает совместимость с модульными клеммными системами. Клеммник рассчитан на сечение проводников от 0.14 мм² до 2.5 мм² (AWG 26–12) и оснащён механикой Push-in для быстрого подключения без инструментов.

Преимущества

Система Push-in обеспечивает быструю и надёжную установку проводников без применения инструментов, сокращая время монтажа. Компактная ширина 5.2 мм и фронтальный доступ к соединениям позволяют экономить место в плотных сборках. Наличие испытательного отверстия в комбинированном функциональном гнезде и дополнительного тестового контакта упрощает проверку цепей при вводе в эксплуатацию и обслуживании. Клеммник предназначен для установки на стандартные DIN-рейки NS 35/7.5 и NS 35/15 и интеграции в модульные системы.

Подходит для

• Монтажа на DIN-рейку в шкафах управления
• Сигнальной и низковольтной распределительной проводки
• Плотных схем прокладки проводов при ограниченном пространстве
• Сценариев, требующих подключения без инструментов и возможности тестирования

Ключевые характеристики

• Число позиций: 4
• Номинальное напряжение: 500 В
• Номинальный ток: 17.5 А
• Метод подключения: Push-in
• Сечение проводников: 0.14 мм² – 2.5 мм²
• Диапазон AWG: 26 – 12
• Ширина: 5.2 мм
• Высота: 35.3 мм
• Цвет: синий
• Тип крепления: DIN-рейка NS 35/7.5, NS 35/15

Как использовать

Зафиксируйте клеммник на совместимой DIN-рейке NS 35/7.5 или NS 35/15 защёлкиванием. Подготовьте проводники, зачистив их до рекомендуемой длины, и вставьте в push-in соединение до фиксации. Для проверки цепей используйте встроенные тестовые точки или комбинированное функциональное отверстие. При групповой прокладке поддерживайте аккуратность, чтобы обеспечить доступ к точкам тестирования и обслуживанию.

Рекомендации по использованию

Применяйте проводники в пределах указанного сечения и соблюдайте местные правила монтажа. При использовании трубчатых наконечников (гильз) убедитесь, что они совместимы с push-in соединениями. Для измерений используйте подходящие щупы и инструменты, соответствующие тестовым контактам, чтобы избежать повреждений и получить корректные показания.
