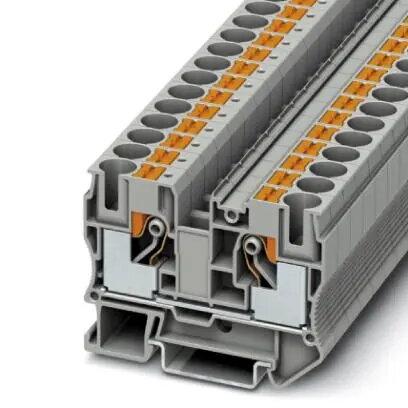

Клеммная колодка Phoenix Contact PT 10 Серая Номинальное напряжение 1000 В

Клеммная колодка Phoenix Contact PT 10 серго цвета с номинальным напряжением 1000 В представляет собой профессиональный проходной клеммный элемент, разработанный для надежного и безопасного соединения электрических проводников в промышленных шкафах управления и монтажных системах. Разработанная компанией PHOENIX, эта серая клемма обеспечивает оптимальную производительность в требовательных приложениях распределения электроэнергии. В ней используется эффективный метод подключения Push-in, облегчающий быструю установку проводов.

Преимущества

Данная проходная клемма обеспечивает высокое номинальное напряжение 1000 В и поддерживает номинальный ток до 57 А, что делает ее исключительно пригодной для работы с высокими электрическими нагрузками. Интегрированная технология подключения Push-in существенно сокращает время монтажа, сохраняя при этом надежный и устойчивый к вибрациям контакт. Компактный корпус оптимизирует пространство на монтажной рейке внутри шкафа.

Подходит для

• Промышленных панелей управления
• Систем распределения питания
• Электромонтажных установок
• Профессионального производства распределительных устройств

Когда устройство может не подойти: данный компонент может оказаться неэффективным в тех случаях, когда требуется прямой монтаж на панель без использования стандартной DIN-рейки, поскольку изделие предназначено исключительно для реек NS 35/7,5 и NS 35/15. Кроме того, оно не рассчитано на токовые нагрузки, превышающие указанные номинальные пределы.

Основные характеристики

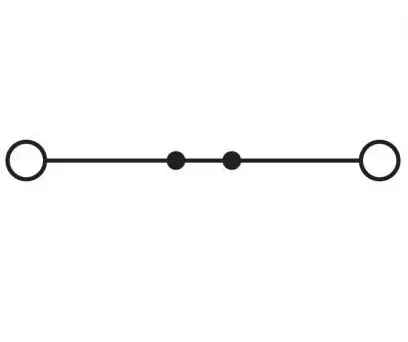

• Проходная клеммная колодка
• Номинальное напряжение: 1000 В
• Номинальный ток: 57 А
• Метод подключения: Push-in подключение
• Количество подключений: 2
• Сечение проводника: 0,5 мм² - 16 мм²
• Диапазон AWG: 20 - 6
• Ширина: 10,2 мм
• Высота: 49,5 мм
• Цвет: серый
• Тип монтажа: NS 35/7,5, NS 35/15

Инструкция по применению включает установку клеммного блока на совместимую DIN-рейку NS 35/7,5 или NS 35/15 внутри распределительного щита. Подготовьте электрический провод, зачистив его на необходимую длину, а затем вставьте твердый или опрессованный наконечником проводник в точку подключения Push-in до надежной фиксации. Перед подачей питания проверьте правильность монтажа.

Что следует учесть перед покупкой

• Убедитесь, что параметры напряжения и тока соответствуют требованиям вашей электросети
• Проверьте совместимость со стандартными DIN-рейками NS 35/7,5 или NS 35/15
• Убедитесь, что сечение проводника находится в диапазоне от 0,5 мм² до 16 мм²
• Учитывайте габаритные размеры устройства и ширину 10,2 мм при расчете свободного пространства в шкафу

Рекомендации по использованию: Всегда отключайте электропитание перед началом монтажа или обслуживанием клеммных колодок. Убедитесь, что проводники зачищены и вставлены в соответствии с техническими требованиями для поддержания безопасности и целостности соединения.
