Сетевой передатчик и приемник PLANET WGS-E304PT Industrial PoE+ 1-Port до 4-Port

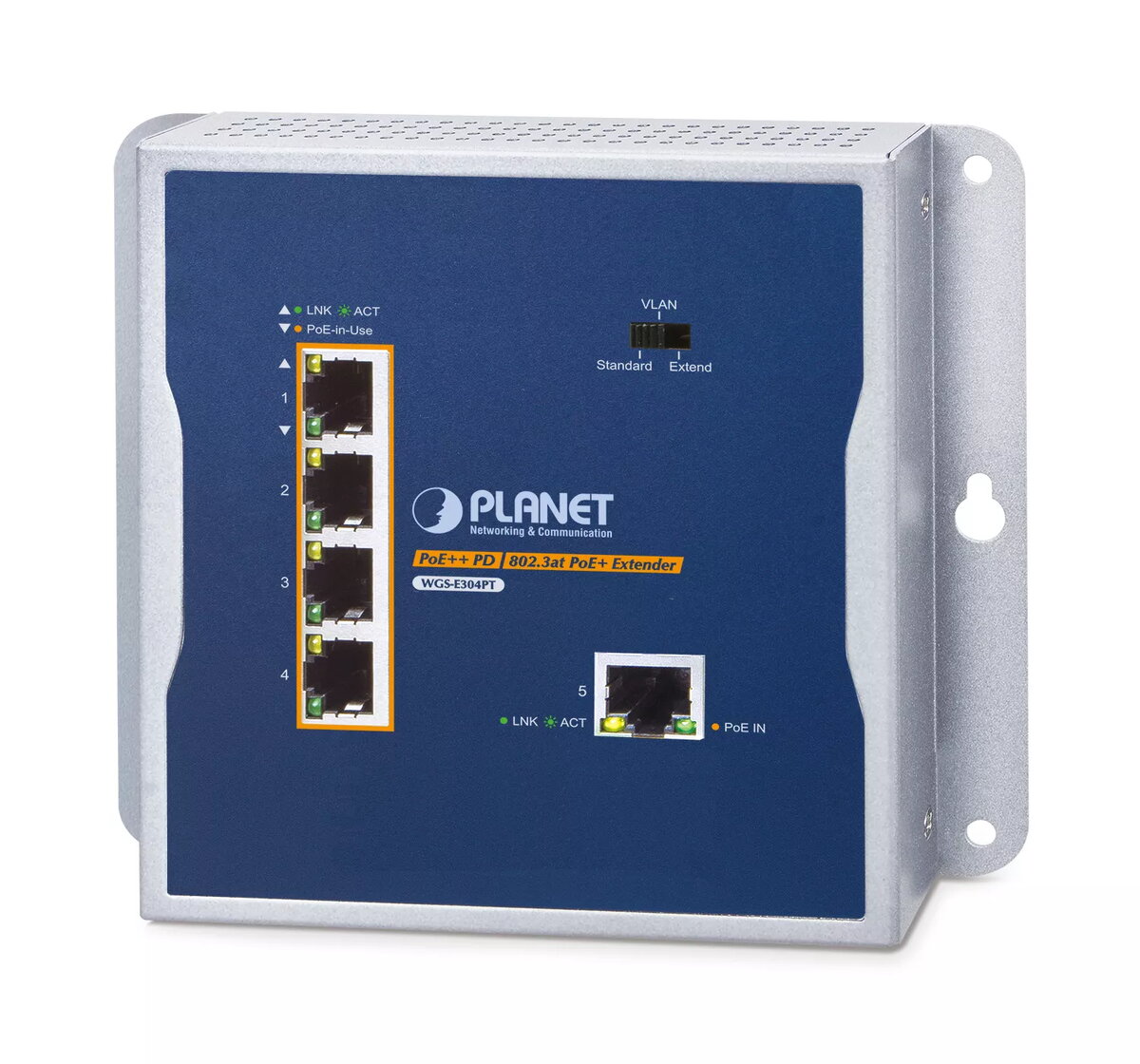

PLANET WGS-E304PT — промышленный PoE-удлинитель, превращающий один вход 802.3bt PoE++ в четыре выхода 802.3af/at с гигабитной передачей данных. Устройство принимает до 95 Вт по входу PoE++ и предоставляет суммарный бюджет питания до 70 Вт для четырёх PoE-выходов, одновременно удлиняя передачу данных и питания IEEE 802.3at по кабелю Cat 5/5e/6 UTP с обычного предела 100 м до 250 м. Компактный металлический корпус с фронтальным доступом предназначен для монтажа на стену, магнитного крепления или DIN-рейку и устраняет необходимость в дополнительных локальных блоках питания при подключении PoE-устройств на увеличенной дальности.

Преимущества

WGS-E304PT обеспечивает расширение зоны работы PoE-инфраструктуры и преобразование одного высокомощного входа PoE++ в несколько выходов PoE/PoE+, позволяя питать до четырёх устройств по одной PoE-линии. Металлический корпус с уровнем защиты IP30 повышает помехозащищённость и устойчивость к скачкам напряжения, а широкий температурный диапазон работы (-40 до 75 °C) допускает эксплуатацию в суровых условиях. Фронтальный доступ облегчает монтаж, прокладку кабелей и обслуживание в ограниченных пространствах.

Подходит для

• Удлинения питания и подключения IP-камер и точек доступа за пределы 100 м
• Преобразования одного PoE++ источника в несколько PoE/PoE+ выходов в промышленных шкафах
• Точечно-множественных PoE-развёртываний в транспортных системах, видеонаблюдении и автоматизации
• Монтажа на стену или в корпусах с ограниченным пространством

Ключевые характеристики

• Модель: WGS-E304PT (PLANET)
• Порты: 1 × вход 802.3bt PoE++ (PoE IN), 4 × выхода 802.3af/at Gigabit PoE (PoE OUT)
• Максимальная мощность на входе: до 95 Вт (802.3bt)
• Бюджет PoE на выходе: до 70 Вт суммарно для четырёх портов
• Скорость передачи: гигабит на порт; режим Extend — 10 Mbps дуплекс для увеличенного радиуса
• Дальность удлинения: до 250 м по Cat 5/5e/6 в режиме Extend
• Корпус: металлический, IP30
• Диапазон рабочих температур: -40 до 75 °C
• Таблица MAC-адресов: 2000 записей
• Крепление: настенный, магнитный или на DIN-рейку

Как использовать

Установите WGS-E304PT в выбранное место и подключите источник питания PoE++ (PSE) к порту PoE IN RJ45. Подключите до четырёх потребителей питания (PD) к PoE OUT портам кабелем Cat 5/5e/6 UTP. С помощью DIP-переключателя выберите режим работы: «Standard» для обычного гигабитного коммутатора, «VLAN» для сегментации портов и предотвращения трансляции широковещательного/мультикастового трафика между клиентами, или «Extend» для переключения каждого порта в 10 Mbps дуплекс и увеличения длины линии до 250 м. При наличии достаточной мощности от PSE внешние блоки питания не требуются.

Рекомендации по использованию

Для приложений на максимальной дистанции включайте режим Extend и применяйте качественные кабели Cat 5e/6. Убедитесь, что PSE может обеспечить до 95 Вт на входе и что суммарное энергопотребление подключённых PD не превышает 70 Вт. Размещайте устройство в проветриваемом корпусе или месте в пределах допустимого температурного диапазона и используйте фронтальный доступ для удобства прокладки и обслуживания.
