Шина уравнивания потенциалов Pokój SWP-G2 A14-6208 для систем заземления

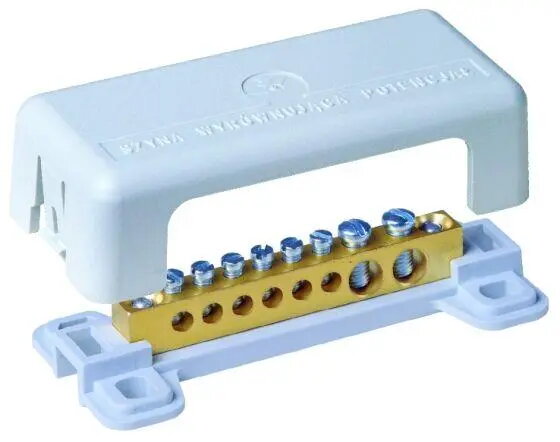

Шина уравнивания потенциалов Pokój SWP-G2 A14-6208 — компактная токопроводящая сборка для создания общего пункта уравнивания потенциалов в электрических установках. Предназначена для подключения защитных проводников, клемм заземления и соединительных перемычек, обеспечивая электрическую непрерывность заземления и снижение разности потенциалов между металлическими частями. Шина рассчитана на монтаж внутри распределительных щитов, потребительских блоков и электрических панелей в жилых, коммерческих и легких промышленных объектах.

Преимущества

Шина Pokój SWP-G2 обеспечивает надежную точку соединения с низким электрическим сопротивлением для множества защитных проводников и упрощает аккуратную укладку проводки и идентификацию точек уравнивания потенциалов. Конструкция обеспечивает прочное механическое и электрическое соединение, поддерживая непрерывность заземления в нормальном режиме и при обслуживании. Компактные габариты позволяют устанавливать изделие в ограниченном пространстве щитов, сохраняя доступность для проверки и измерений.

Подходит для

• Создания общего пункта уравнивания потенциалов в бытовых распределительных щитах
• Соединения защитных проводников и клемм заземления в коммерческих установках
• Централизации заземляющих соединений в легкопромышленных панелях и шкафах
• Случаев, когда необходимо подключить несколько проводников к единой доступной точке заземления

Когда может не подойти

Данная шина предназначена для внутренней установки в корпусах и может не подходить для наружных работ или условий, требующих повышенной степени защиты от внешних воздействий; в таких ситуациях следует выбирать шину или корпус с соответствующим классом защиты. Если требуются очень большие сечения проводников или повышенная устойчивость к токам короткого замыкания, рекомендуется использовать более мощные или специализированные решения.

Ключевые характеристики

• Назначение: уравнивание потенциалов / точка заземления
• Тип монтажа: внутрищитовое крепление (DIN-рейка или панель — уточнить перед установкой)
• Материал и покрытие: токопроводящий металл, пригодный для постоянного соединения (уточняется у производителя)
• Тип соединений: несколько клемм для подключения защитных проводников и перемычек
• Области применения: жилые, коммерческие и легкие промышленные электрические панели

Как использовать

Установите шину уравнивания потенциалов внутри распределительного щита или панели в соответствии с планировкой и требованиями по зазорам. Закрепите шину механически в соответствии с инструкциями по монтажу и убедитесь в надежности крепежа. Подключите защитные проводники и перемычки к клеммам шины, применяя наконечники или опрессовку подходящего сечения при необходимости. После выполнения подключений проверьте электрическую непрерывность и сопротивление с помощью измерительных приборов, и убедитесь в соответствии выполненных работ местным правилам и требованиям по заземлению.

Что учитывать перед покупкой

• Совместимость с размерами и способом крепления в вашем корпусе
• Количество и сечение проводников, которые необходимо подключить
• Необходимые электрические и механические характеристики для условий эксплуатации
• Соответствие местным нормам электромонтажа и требованиям к заземлению

Рекомендации по использованию

Используйте шину для централизации заземляющих соединений и снижения риска появления разности потенциалов. Обеспечьте чистоту и правильный размер зачищенных клемм, соблюдайте требуемый момент затяжки при обжиме. Периодически проверяйте состояние соединений в рамках планового обслуживания электрооборудования.
