Мультикор Q-LANTEC KML5001: 2x U/UTP Cat5e + 2x RG6 коаксиал + 2x волокно G.657.A1, LSOH, 500 м, серый

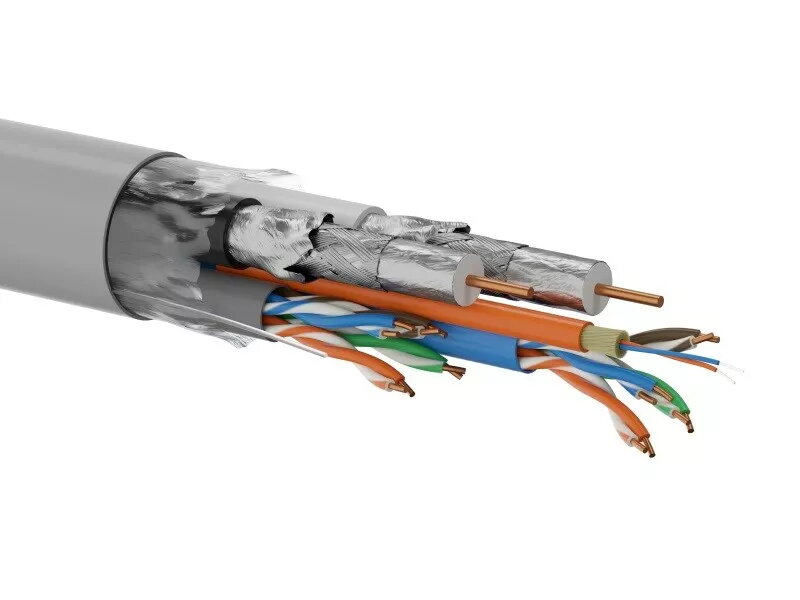

Комбинированный кабель Q-LANTEC KML5001 объединяет в одном LSOH-оболочке два неэкранированных витых пары U/UTP Cat5e, два коаксиальных ядра RG6 для ТВ/спутникового или RF-сигнала и две одномодовые оптические волокна стандарта G.657.A1. Кабель поставляется на барабане длиной 500 м в сером исполнении и предназначен для структурированных сетей, систем видеонаблюдения и гибридных решений с медными и оптическими линиями.

Преимущества

Интеграция нескольких типов линий в одном кабеле упрощает прокладку и снижает потребность в отдельных трассах для Ethernet, коаксиала и оптики. LSOH-оболочка уменьшает выделение дыма и токсичных газов при пожаре, что важно для общественных и жилых помещений. Волокна G.657.A1 обеспечивают улучшенную гибкость и устойчивость к малым радиусам изгиба, а пары Cat5e обеспечивают стабильную передачу данных для Fast Ethernet и совместимы с большинством PoE-решений в пределах стандартных ограничений. Коаксиальные элементы RG6 подходят для передачи телевизионных и RF-сигналов без дополнительной прокладки кабелей.

Применение

• Структурированные кабельные системы с объединением медной и оптической магистрали
• Системы видеонаблюдения и распределения видео, где требуются коаксиал и оптика
• Гибридные инсталляции при ограниченном пространстве или сечения канала прокладки
• Внутренние установки в офисах, жилых комплексах и общественных зданиях с требованием LSOH

Ключевые характеристики

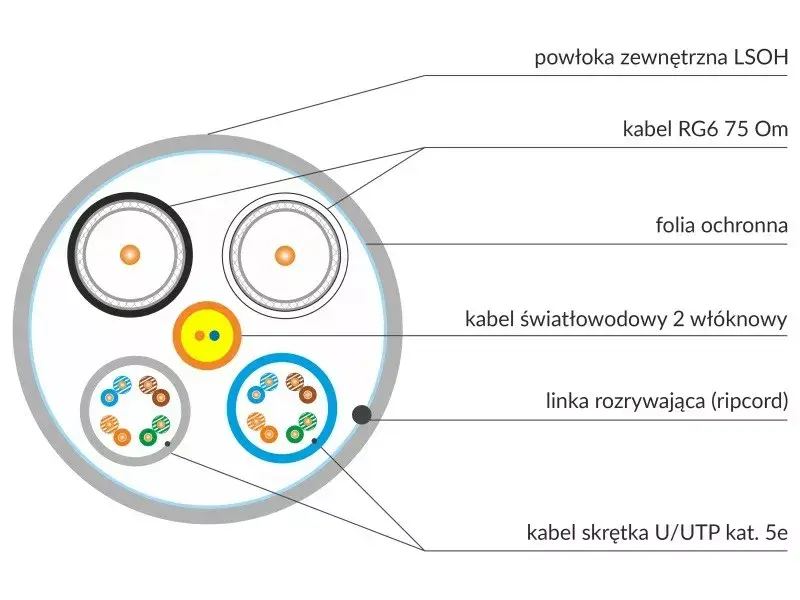

• Состав кабеля: 2 × U/UTP Cat5e витые пары, 2 × RG6 коаксиальные ядра, 2 × одномодовые волокна G.657.A1
• Оптическое волокно: одномодовое G.657.A1 с повышенной гибкостью
• Медные пары: U/UTP Cat5e, поддержка до Fast Ethernet и совместимость с PoE в рамках спецификации Cat5e
• Коаксиал: RG6 для ТВ, спутника и RF
• Оболочка: LSOH (низкое дымовыделение, без галогенов)
• Длина: 500 м на барабане
• Цвет наружный: серый

Как использовать

Прокладывайте кабель по кабель-каналам или лоткам до точек распределения. Завершайте U/UTP Cat5e на RJ45-розетках или патч-панелях согласно стандартной схеме обжимки. Коаксиальные RG6 подключайте к разъёмам F или BNC в зависимости от оборудования. Оптические волокна G.657.A1 присоединяйте методом сварки или с использованием соответствующих коннекторов, соблюдая требования по чистоте и обращению с волокном. Во время монтажа соблюдайте допускаемый радиус изгиба для волокон и фиксируйте кабель, чтобы исключить механическое растяжение на местах соединений.

Рекомендации по эксплуатации

Соблюдайте рекомендуемый производителем минимальный радиус изгиба для кабеля и отдельных волокон; избегайте острых перегибов, пережатий и чрезмерных растягивающих нагрузок. Для оптических соединений используйте сертифицированные инструменты и методы (сварка или заводские разъёмы) для минимизации потерь. Держите медные пары на расстоянии от силовых кабелей при прокладке; при использовании PoE проверяйте тепловой и электрический бюджет в соответствии с Cat5e. В помещениях с особыми требованиями к пожарной безопасности учитывайте локальные нормы и правила при выборе кабеля с LSOH-оболочкой.
