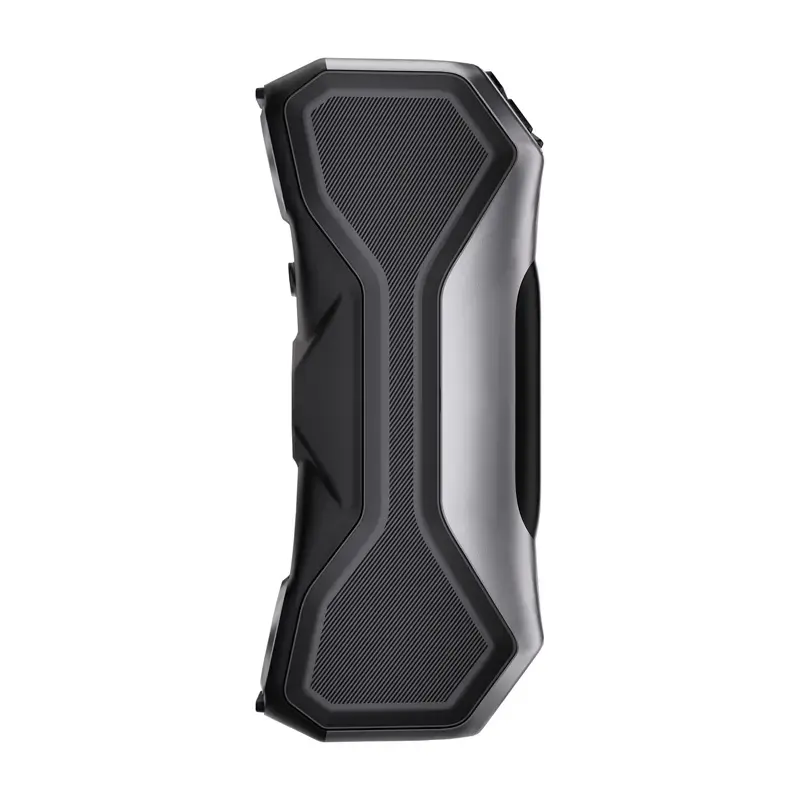

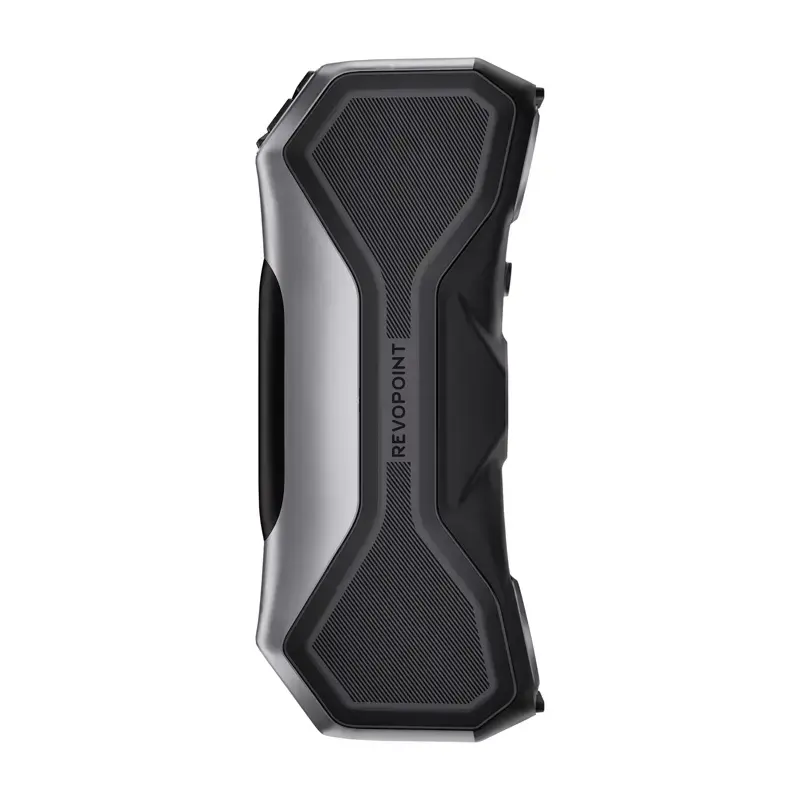

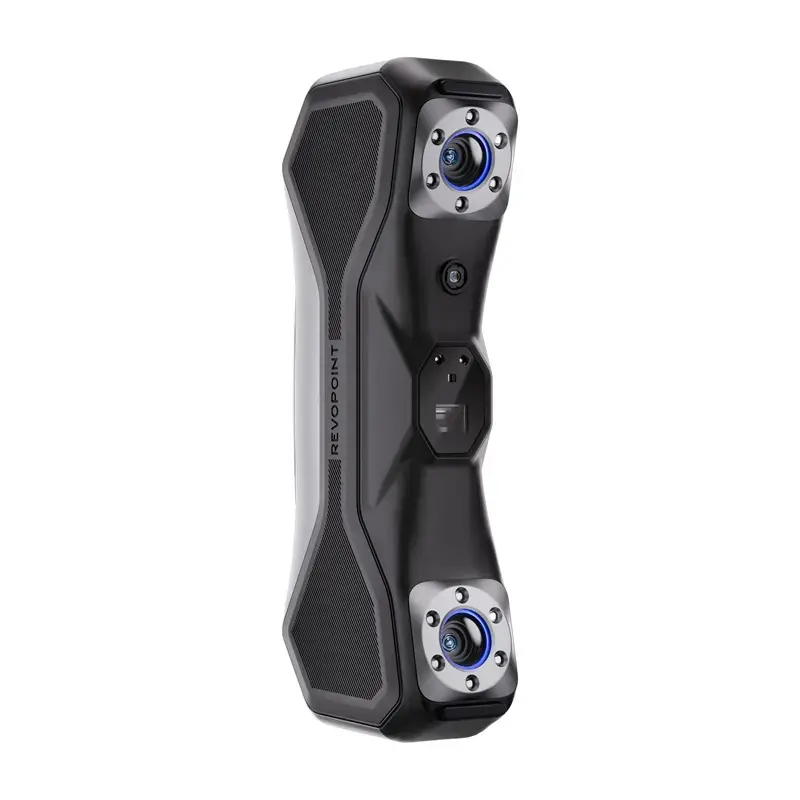

3D-сканер Revopoint Metrox advanced — портативный высокоточный 3D-сканер (Metrox advanced)

Revopoint MetroX Advanced — портативный высокоточный 3D-сканер, сочетающий гибридный многополосный лазер и полноэкранный структурированный синий свет для съёмки детализированных 3D-моделей мелких и средних объектов. Устройство собирает до 7 000 000 точек в секунду, обеспечивает точность одного кадра до 0,01 мм и общую точность до 0,03 мм. В комплекте с продвинутой версией поставляются двухосный поворотный стол, программное обеспечение Revo Scan и комплект маркеров (Marker Block Kit), что позволяет быстро получить модели для экспорта в CAD, контроля качества, обратной разработки, 3D-печати и прототипирования.

Преимущества

MetroX Advanced сочетает многолинейный лазер и полноэкранное структурированное освещение, позволяя фиксировать как тонкую геометрию, так и цвет поверхности без необходимости нанесения матирующего спрея на глянцевые или тёмные объекты. Устройство предлагает изменяемую область захвата (от 160 × 70 мм при 200 мм до 320 × 215 мм при 400 мм), высокую скорость съёмки (до 800 000 точек/с в режиме многолинейного лазера и до 7 000 000 точек/с в режиме структурированного света) и встроенную RGB-камеру для точной передачи цвета. Включённый комплект маркеров и автоматический двухосный поворотный стол ускоряют настройку и выравнивание сканов.

Подходит для

• Обратная разработка и рабочие процессы scan-to-CAD
• 3D-печать и создание цифровых двойников для аддитивного производства
• Контроль качества и размерная инспекция
• Быстрое прототипирование и разработка изделий
• Выездная ручная съёмка мелких и средних деталей

Ключевые характеристики

• Производитель: Revopoint
• Модель: MetroX Advanced
• Технология: многолинейное лазерное сканирование и полноэкранное структурированное освещение
• Точность одного кадра: 0,01 мм
• Точность (один кадр / объёмная): 0,03 мм; объёмная: 0,03 мм + 0,1 мм × L (м)
• Расстояние между точками анастомоза: 0,05 мм
• Диапазон работы: 200–400 мм
• Область захвата: 160 × 70 мм (при 200 мм) до 320 × 215 мм (при 400 мм)
• Минимальный объём сканирования: 10 × 10 × 10 мм
• Максимальный объём сканирования: 1 × 1 × 1 м
• Скорость сканирования: 800 000 точек/с (многолинейный лазер); 7 000 000 точек/с (структурированный свет)
• Источник 3D-света: 14 пересекающихся синих лазерных линий, 7 параллельных синих линий, 62 линии синего структурированного света
• Разрешение камер: 2 МП глубинная камера, 2 МП RGB-камера
• Процессор: ARM 4‑ядра, 2,0 ГГц
• Подсветка глубинной камеры: 12 синих светодиодов
• Размеры: 209 × 88 × 44 мм
• Вес: 508 г

Как использовать

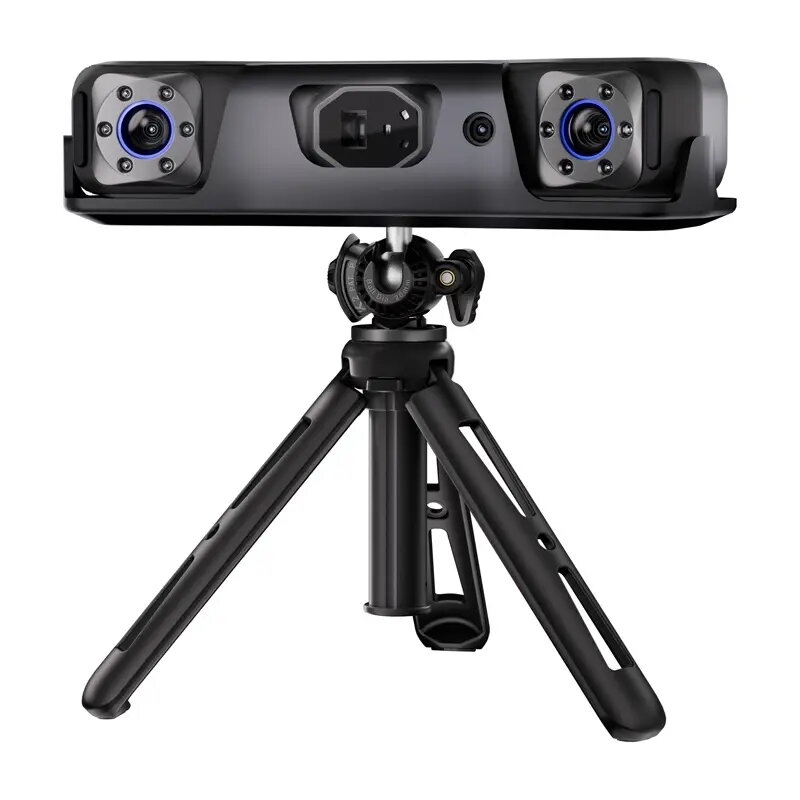

Установите сканер на поставляемую подставку или держите его в руках на расстоянии 200–400 мм от объекта. Для полного захвата объекта используйте автоматический двухосный поворотный стол: разместите деталь на столе и запустите сеанс сканирования в Revo Scan. Выберите режим сканирования: многолинейный лазер — для тёмных, отражающих или бедных на особенности областей; полноэкранный структурированный свет — для максимальной детализации и скорости. При необходимости настройте экспозицию глубинной камеры и цифровой зум с помощью панели управления. Обработайте облака точек в Revo Scan: объедините частичные сканы, удалите лишние данные, выполните сглаживание и заполнение полостей, затем экспортируйте модели в PLY, OBJ, STL, ASC, 3MF, GLTF или FBX для дальнейшей обработки в CAD или подготовке к 3D-печати.

Рекомендации по использованию

Для оптимального результата выбирайте режим съёмки в зависимости от свойств поверхности: используйте многолинейный лазер для тёмных, отражающих или малодетализированных участков, а полноэкранный структурированный свет — когда требуется максимальная детализация и скорость. Применяйте Marker Block Kit при сканировании объектов с малым количеством геометрических ориентиров для улучшения выравнивания. Перед точными измерениями выполните калибровку с помощью прилагаемой калибровочной пластины и держите расстояние в пределах 200–400 мм.
