Роговая антенна RF Elements HG3-CC-S30

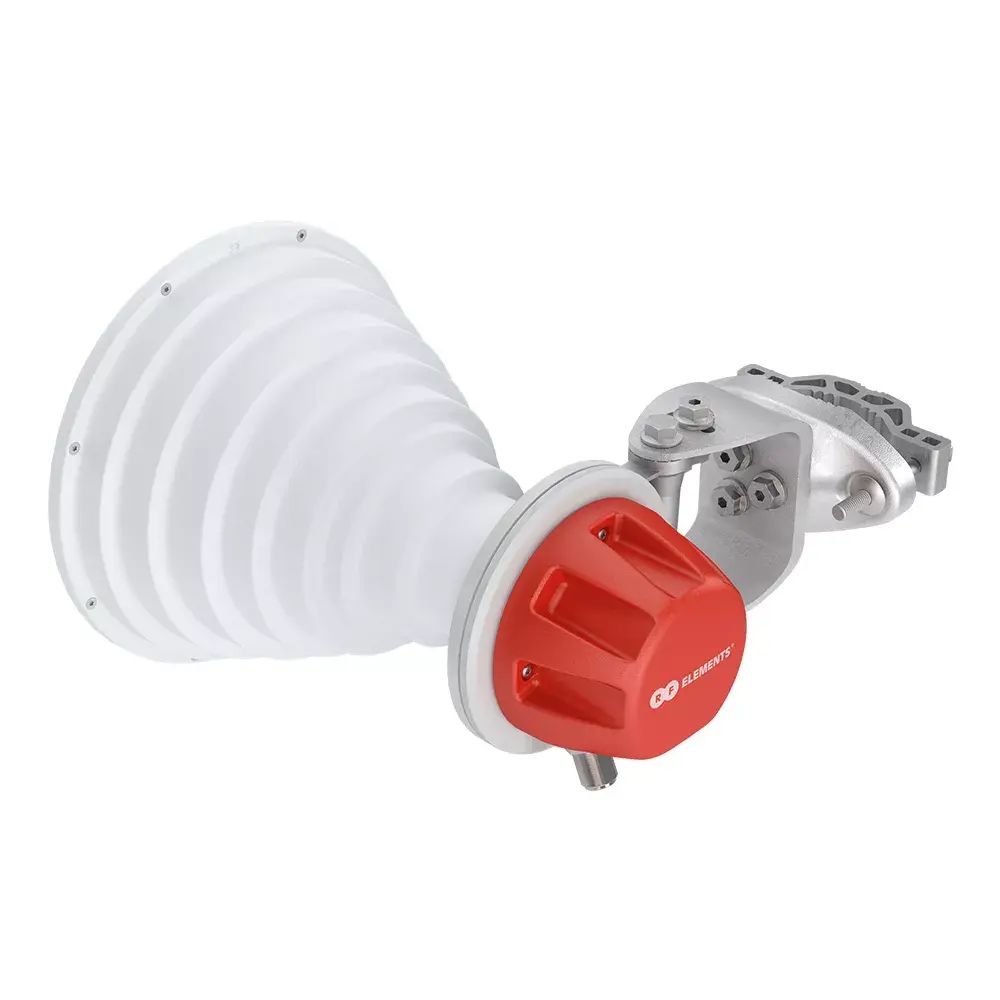

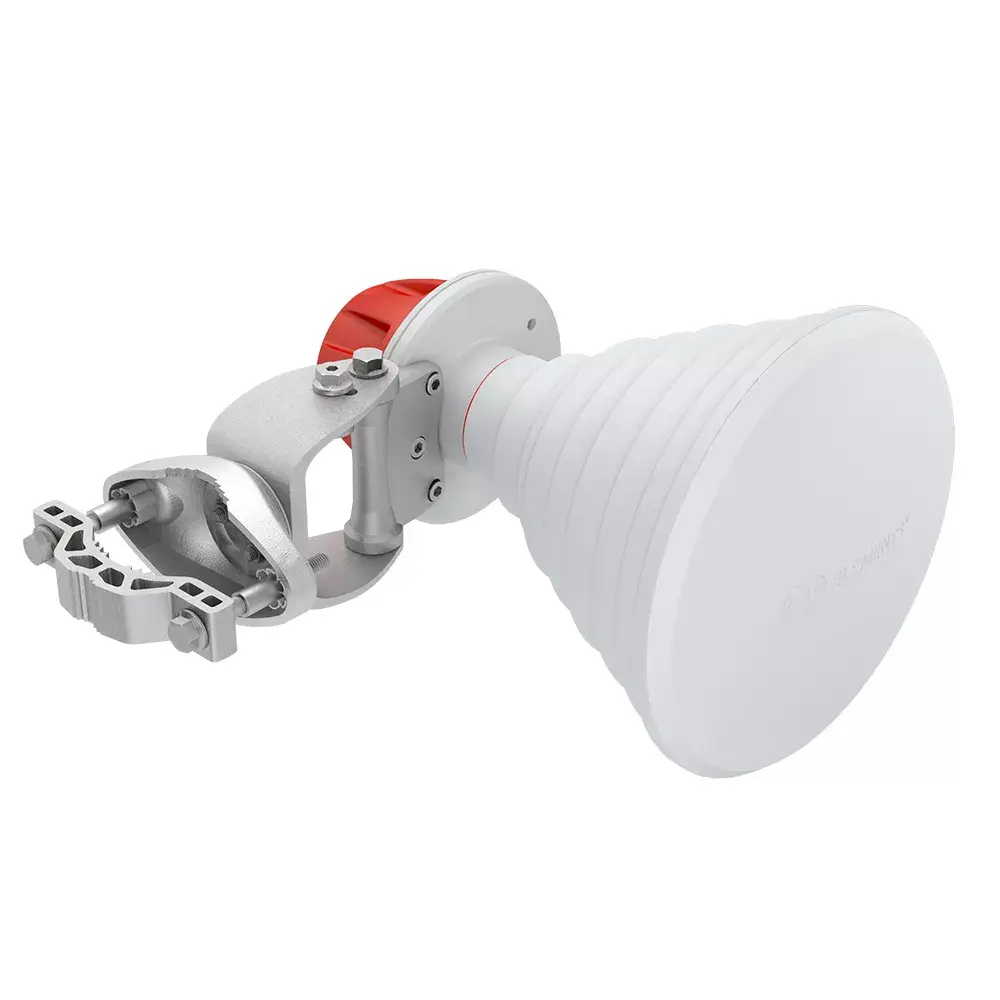

Антенна RF Elements HG3-CC-S30 Symmetrical Horn Carrier Class Gen2 — скалярный рупорный секторный элемент для частот 5.18–6.40 ГГц с N-тип разъёмом и импедансом 50 Ω. Основной лепесток излучения имеет симметричную круглую форму (одинаковая ширина по азимуту и углу места), усиление стабильно по всему рабочему диапазону. Корпус выполнен из алюминия; габариты: 345 × 301 × 217 мм, масса 2.4 кг. Модель S30 обеспечивает основной луч 30° и максимальное усиление 18.4 dBi.

Преимущества

Symmetrical Horn CC Gen2 не имеет боковых лепестков и концентрирует энергию в одном основном луче, что снижает уровень помех и повышает эффективность использования спектра. Частотно-независимый ДН и стабильное усиление по всей полосе 5.18–6.40 ГГц обеспечивают предсказуемую работу в разных каналах. Компактные размеры (20–25% площади обычных секторов), прочные материалы и N-тип разъёмы позволяют гибко интегрировать антенну с различными радиомодулями и экономить место на мачте.

Подходит для

• Плотных секторных развёртываний с узкими лучами и высокой плотностью ко-локации
• Точек доступа и магистральных соединений в диапазоне 5.18–6.40 ГГц
• Сценариев, требующих низкого уровня помех и высокой спектральной эффективности
• Установок с коннекторизованными радиоустройствами: Mimosa, Cambium PMP450, LigoWave, MikroTik и пр.

Ключевые характеристики

• Модель: HG3-CC-S30 (Symmetrical Horn Carrier Class Gen2)
• Диапазон частот: 5.18–6.40 ГГц
• Максимальное усиление: 18.4 dBi
• Ширина луча: 30° (симметрично по азимуту и углу места)
• Импеданс: 50 Ω
• Разъём: N-type female
• Габариты (Ш × Г × В): 345 × 301 × 217 мм
• Масса: 2.4 кг
• Цвет: белый, красный

Как использовать

Закрепите HG3-CC-S30 на мачте или опоре подходящим крепежом и ориентируйте антенну так, чтобы 30° основной луч покрывал требуемый сектор. Подключите радиомодуль через кабель с N-type разъёмом или используйте коаксиальный порт радиоустройства, если он доступен. Убедитесь, что в направлении основного луча отсутствуют преграды, затяните все крепления согласно рекомендациям и настройте радиоканал на диапазон 5.18–6.40 ГГц. Выполните проверку RF для подтверждения покрытия и изоляции.

Рекомендации по использованию

Для достижения высокой плотности и повторного использования спектра используйте узкие соседние сектора и обеспечьте прямую видимость в пределах основного луча — это максимально раскрывает преимущества отсутствия боковых лепестков и стабильного усиления.
