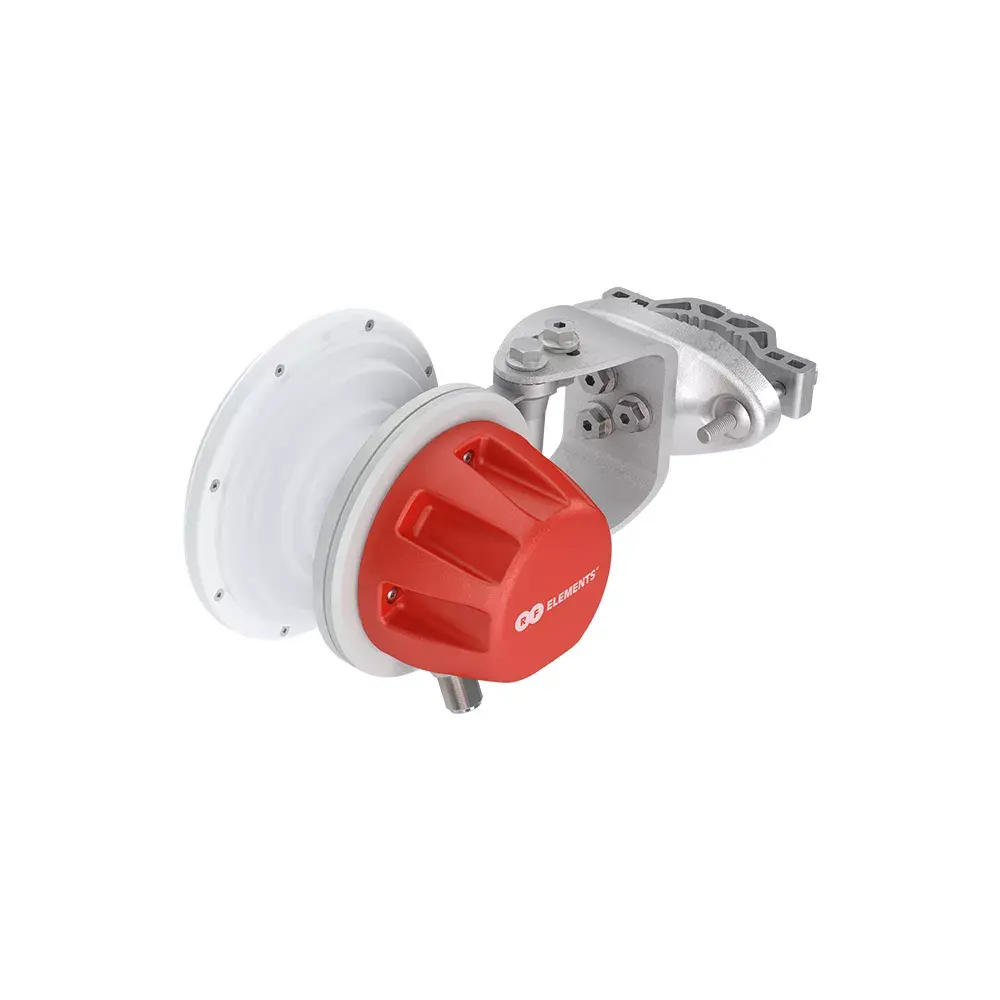

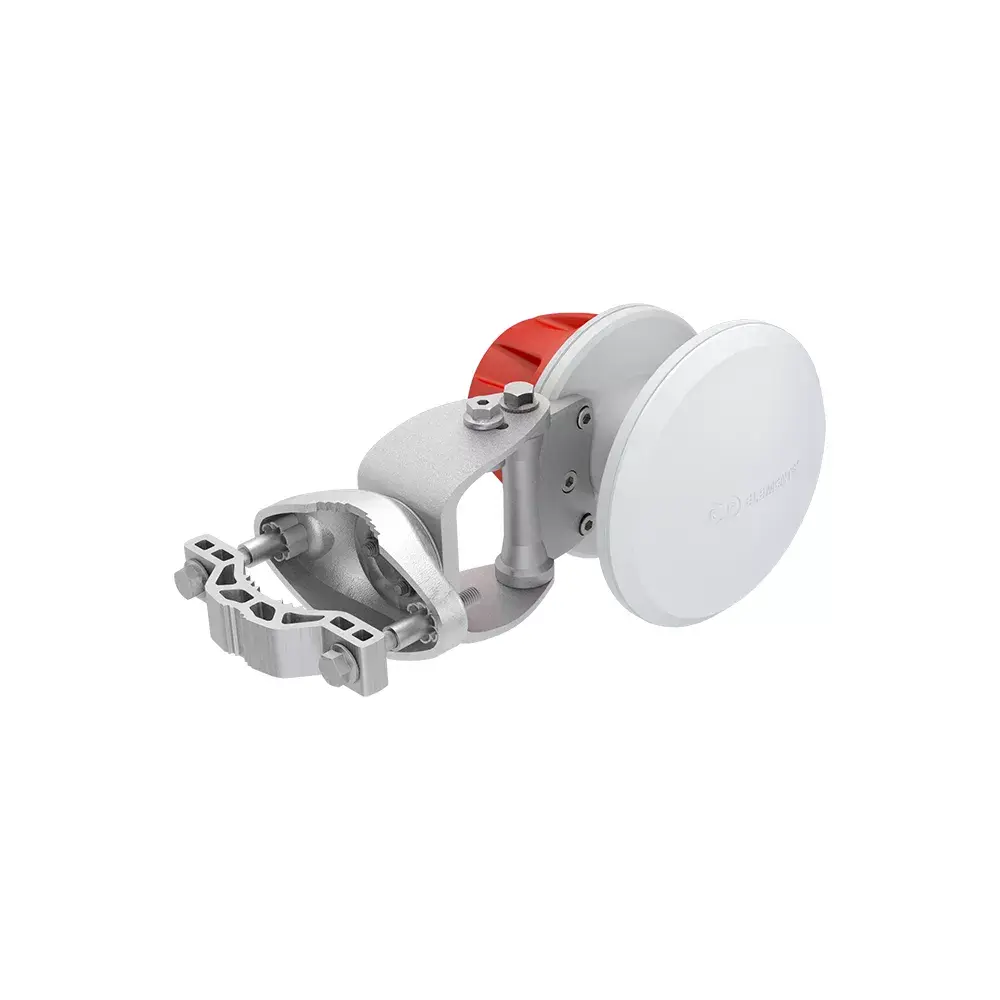

Роговая антенна RF Elements HG3-CC-S70

RF Elements HG3-CC-S70 — симметричная рупорная антенна Carrier Class Gen2 для полосы 5.18–6.4 ГГц. Это компактная скалярная рупорная антенна с одинаковой шириной основного лепестка в азимутальной и вертикальной плоскостях, N-type female разъёмом и максимальным усилением 11.5 dBi. Антенна разработана для плотных беспроводных развёртываний, обладает частотно-независимой диаграммой направленности, низким уровнем помех и прочным алюминиевым корпусом (габариты: 312×162×152 мм, вес: 1.8 кг).

Преимущества

HG3-CC-S70 формирует круговой основной лепесток без боковых диаграмм, что снижает приём шума и повышает эффективность спектра по сравнению с традиционными секторными антеннами. Широкополосная характеристика обеспечивает стабильное усиление по всей рабочей полосе 5.18–6.4 ГГц. Компактный размер уменьшает занимаемую площадь на мачте, а качественные материалы (литьё под давлением, экструдированный алюминий, устойчивая к УФ пластмасса, нержавеющая фурнитура) гарантируют долговечность. Точные углы раскрыва и хорошая изоляция при со-локализации поддерживают плотную установку секторов.

Подходит для

• Наружного секторного покрытия в сетях 5.18–6.4 ГГц
• Плотных установок с высокой плотностью секторов
• Замены традиционных секторов при необходимости снижения боковых лепестков и уровня шума
• Совместной работы с радиоустройствами с N-type разъёмами (например Mimosa, Cambium PMP450, LigoWave и др.)

Ключевые характеристики

• Модель: RF Elements HG3-CC-S70
• Полоса частот: 5.18–6.4 ГГц
• Макс. усиление: 11.5 dBi
• Импеданс: 50 Ω
• Разъём: N-type female
• Угол раскрыва: 70° симметричный (азимут = высота)
• Габариты (Ш×Г×В): 312 × 162 × 152 мм
• Вес: 1.8 кг
• Цвета: белый, красный

Как использовать

Установите HG3-CC-S70 на соответствующей мачте или опоре с использованием подходящего крепежа и ориентируйте антенну так, чтобы её основной лепесток перекрывал требуемый сектор. Подключите радио через низкопотерйный коаксиальный кабель к N-type female разъёму. Настройте радиоустройство на полосу 5.18–6.4 ГГц, укажите допустимую мощность и план каналов. Контролируйте выравнивание по приёму сигнала и при необходимости скорректируйте азимут/угол наклона для оптимального покрытия и минимизации перекрытий.

Рекомендации по использованию

Применяйте HG3-CC-S70 там, где требуется эффективное использование спектра и плотная секторизация. Выбирайте 70° модель для сбалансированного покрытия и изоляции. Используйте совместимые коннекторизированные радиомодули и соблюдайте местные требования к частотам и уровням мощности.
