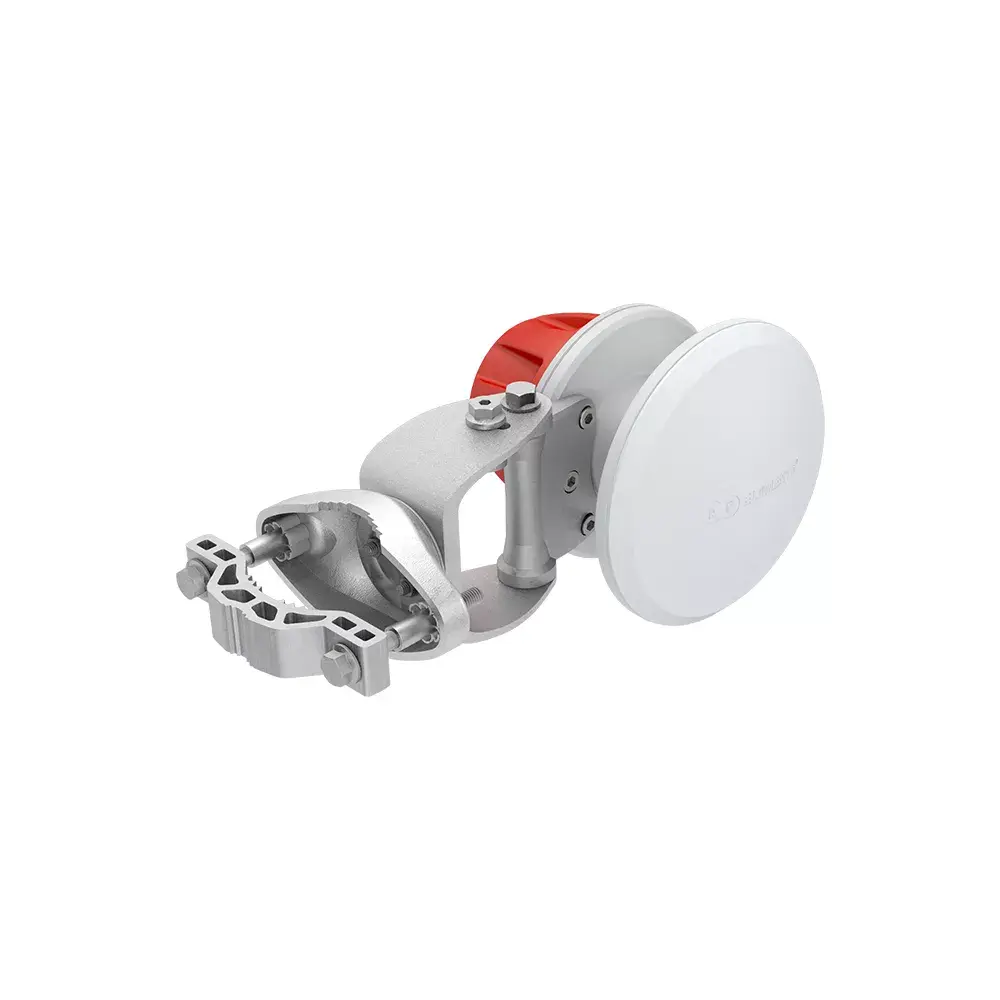

Роговая антенна RF Elements HG3-CC-S80

RF Elements HG3-CC-S80 — компактная симметричная рупорная антенна Carrier Class Gen2 для диапазона 5.18–6.4 ГГц. Антенна формирует круговое основное пятно излучения с одинаковой шириной в азимуте и угле склонения, обеспечивает стабильный коэффициент усиления по всему широкому диапазону и оснащена разъёмами N-female. Корпус выполнен из устойчивого к коррозии алюминия и качественных полимеров; небольшие габариты облегчают монтаж и экономят место на башне.

Преимущества

HG3-CC-S80 характеризуется отсутствием боковых лепестков, что снижает уровень принимаемых и передаваемых помех и повышает эффективность использования спектра. Частотно-независимая диаграмма излучения обеспечивает стабильный усиление до 10.4 dBi в пределах 5180–6400 МГц. Компактные размеры (приблизительно 312 × 160 × 152 мм) и прочные материалы дают гибкость установки и уменьшают плату за занимаемое место на мачте. Разъёмы N-type female обеспечивают совместимость с широким рядом коннекторизованных радиоустройств.

Подходит для

• Организации секторного покрытия на открытых площадках в диапазоне 5.18–6.4 ГГц
• Плотных установок с совмещёнными секторами и высокоплотных зон
• Модернизации традиционных секторальных антенн при проблемах с помехами из боковых лепестков
• Использования с радиостанциями, имеющими N-type female интерфейсы

Ключевые характеристики

• Модель: RF Elements HG3-CC-S80
• Диапазон частот: 5.18–6.4 ГГц (5180–6400 МГц)
• Максимальное усиление: 10.4 dBi
• Импеданс: 50 Ω
• Разъем: N-type female
• Угол излучения: 80° (симметричное в азимуте и по возвышению)
• Габариты (Ш × Г × В): 312 × 160 × 152 мм
• Вес: 1.8 кг
• Цвета: белый, красный

Как использовать

Установите HG3-CC-S80 на мачте или башне с использованием подходящих креплений и ориентируйте антенну так, чтобы симметричное 80° основное пятно закрывало нужный сектор. Подключите коаксиальный кабель к N-type female разъёму и подсоедините радиомодуль с импедансом 50 Ω или соответствующий адаптер. Обязательно выполните заземление и следуйте инструкциям производителя радиостанции при выравнивании и обеспечении безопасности. Из-за минимальных боковых лепестков настройка ориентирована на точное направление основного луча.

Рекомендации по использованию

Используйте HG3-CC-S80 при необходимости стабильного широкополосного покрытия в диапазоне 5.18–6.4 ГГц и при плотной совмещённой установке с требованием хорошей изоляции между секторами. Подбирайте ширину луча согласно плану сектора (этот прибор обеспечивает 80°) и применяйте качественные низкопотерянные кабели и разъёмы для минимизации потерь на фидере.
